Poder a granel industrial IBF AC/DC de las telecomunicaciones de la alimentación de Eltek con el sistema eléctrico de la salida 2KW-16KW de 24-220 VDC (número de parte: CIO20405.xxx
sistema de abastecimiento de la base del poder 19inch
La unidad a granel industrial de la alimentación (IBF) se diseña para los sistemas con la salida 24-220VDC, de 2-16KW de potencia de salida.
La base del poder se construye alrededor de los rectifeirs Flatpack2, y se diseña para los usos tales como dispositivo de distribución, telecomunicaciones, alumbrado de seguridad y sistemas de alarma,
Su diseño compacto e instalación simple le hace un paquete potente de la fuente de alimentación de 19 pulgadas.
La unidad de IBF se puede utilizar como sistema independiente o como unidad integrada en nuestros sistemas de IBB así como los rectificadores Flatpack2.
CARACTERÍSTICAS DOMINANTES:
• DISEÑO COMPACTO
• INSTALACIÓN SIMPLE
• 85-300 VAC DE ENTRADA
• CASA HASTA 8 RECTIFICADORES
• 2-16 KILOVATIO DE LA SALIDA
• SALIDA A GRANEL DE LA ALIMENTACIÓN
• MÁXIMO 300 UNA SALIDA DE DC
• 3,2" GRÁFICO TFT
• ETHERNET PARA EL TELECONTROL
• PROTOCOLO DEL SNMP CON LAS TRAMPAS
• 6 SALIDAS DE LA RETRANSMISIÓN DE DIGITAL
• 6 ENTRADAS DE DIGITAL
• CONFORMIDAD GLOBAL
• PATENTADO ÉL TECNOLOGÍA
USOS
UTILIDADES DE PODER
• Dispositivo de distribución bajo y de alto voltaje
• Transformador y subestaciones
• Producción y distribución de energía
• Control y protección
• Sistema de Scada
• Equipo de comunicación
INFRAESTRUCTURA DEL FERROCARRIL Y DEL METRO
• Control y protección
• Señalización
• Sistemas de seguridad
TELECOM-MOBILE/WIRELESS
• LTE/4G/WiMAX
• Sistema distribuido de la antena
• Banda ancha
• Estaciones base/sitios de radio de la célula
Datos de Techinical:
| ESPECIFICACIONES TÉCNICAS |
| |
Modelo |
IBF-AC/DC-1PR-Std.Basic |
IBF-AC/DC-2PR-Std.Basic |
IBF-AC/DC-1PR-Ind.Basic |
IBF-AC/DC-2PR-Ind.Basic |
|
| |
Número de parte |
CIO20405.xxx |
CIO20806.xxx |
CIO20405.xxx |
CIO20806.xxx |
|
| |
DATOS ENTRADOS |
|
|
|
|
|
| |
Voltaje (gama) |
85 - CA 300 |
|
| |
Protección contra sobrecargas |
Clase 2 de OVP |
|
| |
La CA entró la red del TN de la protección |
3*25 Un MCB (solo político) |
3*40 Un MCB (solo político) |
3*25 Un MCB (solo político) |
3*40 Un MCB (solo político) |
|
| |
La CA entró la red de la protección las TIC |
1*32 Un MCB (político tres) |
1*63 Un MCB (político tres) |
1*32 Un MCB (político tres) |
1*63 Un MCB (político tres) |
|
| |
Protección entrada en rectificadores |
Fusible individual en módulos del rectificador |
|
| |
Conexión |
Terminal de tornillo individual 6 milímetro2
Terminal de tornillo del PE, 6 milímetros máximos2 y estirón del cable M5 directamente al chasis
|
|
| |
DATOS HECHOS SALIR |
|
|
|
|
|
| |
Voltaje (defecto) |
24-125 VDC |
24-220 VDC |
|
| |
Entrada nominal del poder (máximo) @ |
8000 W |
16000 W |
8000 W |
16000 W |
|
| |
(Máximo) @ entrada nominal actual |
Vea la página anterior o la ficha técnica aplicable Flatpack2 |
|
| |
Salida a granel desprotegida |
• |
|
| |
Salida de bulto de la conexión |
Perno M8 |
|
| |
Construido en la desviación de la batería |
• |
|
| |
Protección de la salida en rectificadores |
Bloqueo del FET del anillo o o del fusible, de la prueba del cortocircuito y de la protección da alta temperatura |
|
| |
CONTROL Y SUPERVISIÓN |
|
|
|
|
|
| |
Unidad de supervisión |
Sistema de control de Smartpack 2 con básico estándar |
Sistema de control de Smartpack 2 con básico industrial |
|
| |
Operación local |
Exhibición y llaves, interfaz de la WEB vía el navegador estándar |
|
| |
Operación remota |
WebPower (interfaz de la WEB, protocolo del SNMP y correo electrónico) |
|
| |
La alarma retransmite (conexión: ≤ 1,5 milímetro2de la abrazadera) |
6 contactos libres potenciales de x (NO, NC, C) [75 VDC/1,0 máximos A] |
|
| |
La alarma retransmite (conexión: ≤ 1,5 milímetro2de la abrazadera) |
- |
3 contactos libres potenciales de x (NO, NC, C) [300 VDC/0,1 máximos A] |
|
| |
Entradas de Digitaces |
6x NO/NC |
|
| |
MODBUS |
TCP/IP |
TCP/IP Y RTU |
|
| |
Puertos de comunicación |
RJ45 |
RJ45, RS232, RS485 |
|
| |
Medidas de la simetría de la batería |
- |
• |
|
| |
Medidas actuales |
Corriente del rectificador, de la batería y de la carga |
|
| |
Alarmas |
La alarma baja y de alto rendimiento de la falta de tierra de las alarmas del voltaje (niveles de menor importancia e importantes), alarma de la temperatura, CA entró la alarma de la caída del sistema, triturador de la carga y alarma y mucha del triturador de la batería más |
|
| |
OTRAS ESPECIFICACIONES |
|
|
|
|
|
| |
Aislamiento |
3,0 kVAC - entrada a hacer salir
1,5 kVAC - entrada a conectar a tierra
0,5 kVDC - salida a conectar a tierra (kVDC 1,5 para 110 y 220 rectificadores de V)
|
|
| |
Temperatura de funcionamiento |
-40 a +45°C (- 40 a +113°F), humedad de potencia de salida sin condensación el derecho de 5 - del 95% reduce la capacidad normal en la temperatura alta, ve la ficha técnica para el rectificador aplicable |
|
| |
Temperatura de almacenamiento |
-40 a +85°C (- 40 a +185°F), humedad derecho de 0 - del 99% sin condensación |
|
| |
Dimensiones [WxDxH] |
482*432*222m m (5U) |
482*432*267m m (6U) |
482*432*222m m (5U) |
482*432*267m m (6U) |
|
| |
Peso (sin rectificadores) |
17 kilogramos |
16 kilogramos |
17 kilogramos |
16 kilogramos |
|
| |
ESTÁNDARES DE DISEÑO |
|
|
|
|
|
| |
Seguridad eléctrica |
EN 60950-1 |
|
| |
EMC |
EN 300 DE LA ETSI 386 V.1.6.1
EN 61000-6-1/-2/-3/-4/-5 (dependiendo del módulo)
|
|
| |
Ambiente |
EN 300 019, EN 300 132 - 2 DE LA ETSI DE LA ETSI |
|
| |

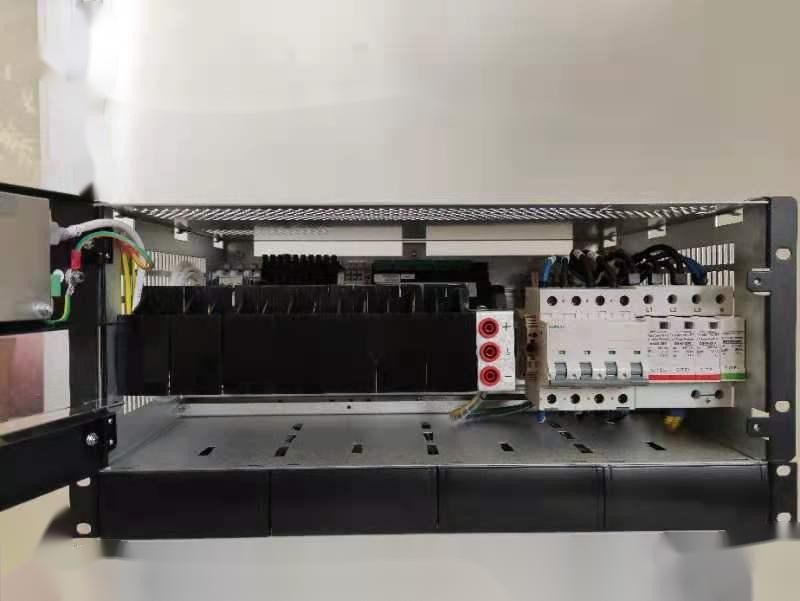

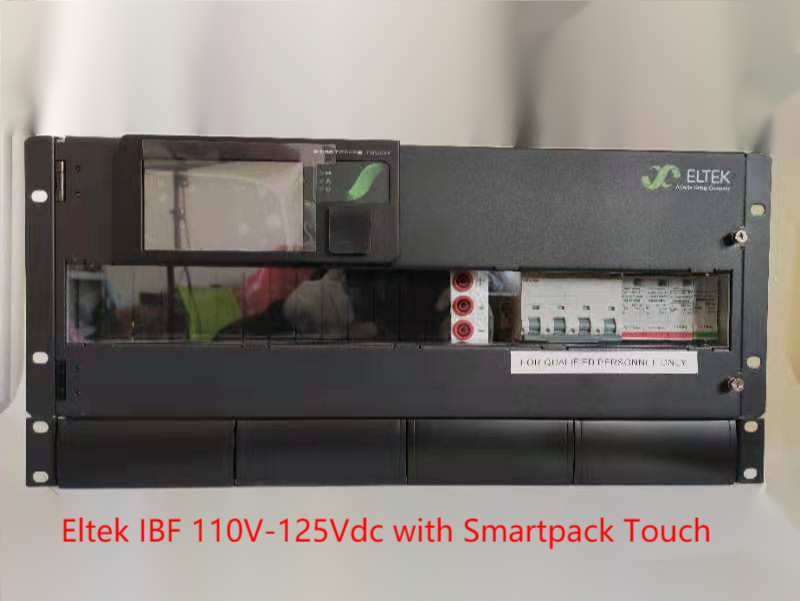

Front View:
