H2: Antecedentes del caso y limitaciones del sitio

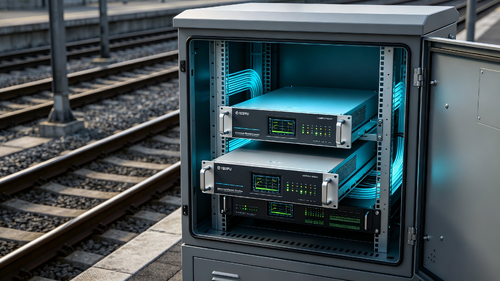

En la señalización del tránsito ferroviario, las comunicaciones de las cajas de grasa y la infraestructura de monitoreo en las vías, un suministro de energía ininterrumpida de CA altamente confiable sirve como punto crítico para la seguridad operativa. Este estudio de caso se implementó en un nodo de gabinete al aire libre a lo largo de una línea de transporte público en América del Sur. El entorno del sitio presentó severos desafíos de ingeniería: el diseño interno del gabinete era muy restringido (déficit de espacio) y, debido a la mala ventilación en la vía, las temperaturas de verano dentro del gabinete frecuentemente alcanzaban cerca de 60°C (tensión térmica y mala disipación). Los sistemas UPS monolíticos heredados eran incompatibles debido a su tamaño voluminoso y sus elevadas tasas de falla bajo calor elevado, no cumpliendo con los puntos de referencia paramétricos de la industria en cuanto a redundancia y tiempo de actividad a largo plazo.
H2: Análisis de los puntos débiles del cliente
- Severas restricciones espaciales: Los diseños internos de los gabinetes de señalización exterior ya estaban altamente integrados, lo que dejaba cero margen para torres heredadas o hardware de alimentación grande montado en bastidor.
- Fallos de gestión térmica: Los recintos mal ventilados en las vías expusieron a los inversores convencionales a una reducción de temperatura excesiva, amenazando con fallos repentinos de energía en los nodos de señalización.
- Logística de mantenimiento difícil: Las estaciones en vía están geográficamente dispersas. Cualquier pinchazo de hardware provocado por el entorno daría lugar a un tiempo medio de reparación (MTTR) prolongado, poniendo en peligro directamente la seguridad de la programación de trenes.
H2: Solución técnica paramétrica basada en Bravo 25
Para contrarrestar estos cuellos de botella heredados, el equipo de ingeniería pasó por alto las topologías de energía convencionales e implementó un sistema inversor modular configurado con elBravo 25 - 48/230-277. Respaldada por rigurosas especificaciones técnicas, la implementación in situ proporcionó una estabilidad de ingeniería definitiva:
- Diseño estructural compacto 2RU: Utilizando un factor de forma estándar montado en bastidor de 19 pulgadas, cada módulo inversor pesa solo 4,3 kg. Lograr la integración de energía de alta densidad en tan solo2RUenvolvente, el sistema se encajó perfectamente en los gabinetes de señalización confinados, resolviendo por completo los déficits de espacio.
- 96% de alta eficiencia alivia la tensión térmica: Impulsado por la tecnología Enhanced Cycle Inverter (ECI), el sistema logra una eficiencia de conversión de CA a CA que excede(96%)en modo EPC. Esto minimizó las pérdidas directas de energía y el autocalentamiento, mitigando fundamentalmente la acumulación de calor en los recintos mal ventilados.
- La rigidez dieléctrica de 4300 VCC contrarresta las sobretensiones de la red: Las líneas catenarias de transporte público sufren frecuentes transitorios de alto voltaje. El inversor ofrece una rigidez dieléctrica (DC/AC) de4300 Vcc, presentando una barrera de aislamiento físico de alto estándar que aísla las cargas de señalización críticas contra fallas de energía por sobretensión.
- El tiempo de transferencia de 0 segundos minimiza las anomalías del sistema: Durante las transferencias dinámicas entre la red primaria y los bancos de almacenamiento de baterías de 48 Vcc,Tanto la interrupción de voltaje máxima como la duración transitoria total son estrictamente 0 segundos.. Esta capacidad de onda sinusoidal pura y sin interrupciones garantiza cero caídas de datos durante los apagones de servicios públicos.
- Carcasa de Aluzinc y MTBF de 240.000 horas: La carcasa del chasis está estampada con material resistente a la corrosión.Acero aluzinc, cumpliendo con los estándares para exteriores GR3108 Clase 2. Medido mediante MIL-217-F a una temperatura ambiente de 30 °C y una carga del 80 %, el sistema logra unMTBF de 240.000 horas, lo que garantiza la estabilidad físico-química a largo plazo en un amplio rango de temperaturas (de -20 °C a 65 °C).
H3: Resumen de especificaciones operativas y de ingeniería
H2: Perspectivas operativas y conclusiones
Esta implementación demuestra que en vías industriales B2B de alto riesgo, como el transporte ferroviario, donde el espacio, la ventilación y el aislamiento eléctrico son intransigentes, la implementación de tecnología de inversor modular con alta eficiencia de conversión (>96 %) y barreras dieléctricas robustas (4300 V CC) neutraliza los riesgos de degradación ambiental. La arquitectura central admite configuraciones paralelas de hasta 32 módulos, lo que permite a los técnicos reemplazar componentes en vivo mediante intercambio en caliente sin perder la carga de CA crítica. Esto reduce el MTTR a minutos, transformando con éxito el mantenimiento reactivo heredado en una defensa proactiva basada en datos.
