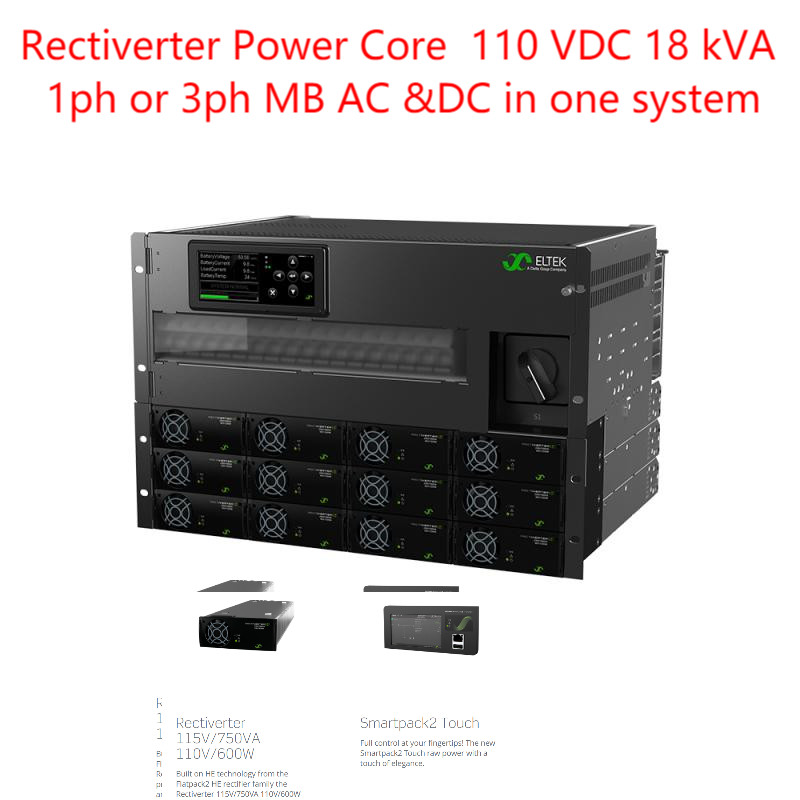

Eltek Rectiverter Power Core 110 VCC 18 kVA 1ph o 3ph Hasta 18Kva CA y 14.4kw
Salida de 110Vdc (N.º de pieza CIOR1207.1xxx)
El núcleo de alimentación Rectiverter combina alimentación de CA y CC en
una unidad común que proporciona energía de respaldo de CA para
cargas de CA trifásicas o monofásicas, y alimentación de 110 VCC para cargas de CC
y carga de batería.
La potencia de salida total para la salida de CA y CC está limitada a
máximo 24 kW. Los límites de salida de CA y CC se pueden establecer de acuerdo con la
carga conectada.
Módulo Rectiverter:
El convertidor de 3 puertos simultáneamenteproporciona energía para cargas de CA y CC.
Durante una interrupción de la red, el Rectiverter110/1200 HE alimenta las cargas de CA utilizando energía
almacenada en la batería.
Características principales:
ENTRADA/SALIDA DE 230/400 VCA
ENTRADA/SALIDA TRIFÁSICA (Y)
ENTRADA/SALIDA MONOFÁSICA
ENTRADA/SALIDA DE 110 VCC
SALIDA TOTAL DE 24 KW CA + CC
SALIDA MÁXIMA DE CA DE 18 KVA
SALIDA MÁXIMA DE CC DE 14,4 KW
OPCIÓN DE DISTRIBUCIÓN DE CA MONOFÁSICA
OPCIÓN DE DISTRIBUCIÓN DE CA TRIFÁSICA
INTERRUPTOR DE DERIVACIÓN MANUAL INTEGRADO
TECNOLOGÍA DE TRANSFERENCIA INTEGRADA
CAPACIDAD DE SOBRECARGA DEL 150 %, 15S
CORRIENTE DE DISPARO RÁPIDO DEL 600 %, 20MS
CONECTABLE EN CALIENTE
CONTROLADOR SMARTPACK 2
PUEDE FUNCIONAR EN PARALELO CON
RECTIFICADORES FLATPACK2
CUMPLIMIENTO GLOBAL
TECNOLOGÍA HE PATENTADA
Datos técnicos:
| |
| Modelos / información de pedido | 24 kW, 400 V 3ph |
| Familia de productos CIOR1207.1xxx |
| DATOS DE SALIDA DE CA |
| Tensión (predeterminada) / (rango ajustable)1) 230 VCA / 200 - 240 VCA 400 VCA trifásica (Y) / 346-415 VCA |
| Frecuencia (modo inversor predeterminado) 50 Hz (adaptable) |
| Frecuencia (modo inversor ajustable) 50 Hz, 60 Hz o última sincronizada 50/60 Hz (adaptable) |
| Potencia máxima (continua / sobrecarga (<15s) ) 14,4 kW (18 kVA) / 24 kVA |
| Corriente máxima/fase (continua / sobrecarga (<15s) ) 78ARMS / 104,4ARMS | 26ARMS / 34,8ARMS |
| Corriente (máxima) Disparo rápido/fase (20 ms) 384 A (6 x nominal) | 128 A (6 x nominal) |
| Tiempo de espera (caídas de tensión) (antes de cambiar a batería) > 5 ms a carga de 14,4 kW |
| THD < 1,5 % a carga resistiva |
| Características de salida Fusible en L y N, Conectable en caliente |
| DATOS DE SALIDA DE CC |
| Tensión (predeterminada) / (rango ajustable) 122,5 VCC / 97 - 145 VCC |
| Potencia (máxima @entrada nominal) 14,4 kW 2) |
| Corriente (máxima @VOUT ≤ 108 VCC) 133 A 2) |
| Tiempo de espera, potencia de salida máxima >10 ms; VOUT > 41 VCC |
| Características de salida A prueba de cortocircuitos, Apagado por sobretensión, Conexión de salida de CC a perno M8 |
| DATOS DE ENTRADA |
| Tensión de entrada de CA (trifásica Y) 185 - 275 VCA, (monofásica) 320 - 475 VCA, (trifásica Y) |
| Corriente de CA/fase (a tensión de salida nominal) (según el tipo de módulo) 84-144 ARMS 4) | 28-48 ARMS 4) |
| Frecuencia (predeterminada: rango de sincronización) 47-53 y 57-63 Hz |
| Frecuencia (ajustable: rango de sincronización) 47-53 Hz, 57-63 Hz o ambas (adaptable) |
| Factor de potencia / THD > 0,99 a una carga del 50 % o más / < 3,5% |
| Tensión de CC nominal / rango extendido (sin sobrecarga)3) 102 - 145 VCC / 90 - 102 VCC |
| Corriente de CC (máxima) 150 A / 216 A durante la sobrecarga (15 s) |
Fusible en L y N, Conectable en caliente, Varistor, Conectable en caliente Características de entrada Terminales de tornillo individuales de entrada de CA de 10 mm2 para L1, L2, L3, o L1, L1, L1 + N y PE Conexión de entrada de CC a perno M8 Conexión de batería de CC a perno M8 |
| OPCIONES |
| Control y supervisión (consulte la hoja de datos de Smartpack2) Smartpack2, incluido el tipo de monitor básico industrial y de E/S 2 |
| Distribución de CA de 1 polo (conexión L directamente en MCB) 1-18 piezas, 2-20A, características C o B | 1-18 piezas, 2-20A, características C o B |
| Distribución de CA de 3 polos (conexión L1-L3 directamente en MCB) - | 1-6 piezas, 2-20A, características C o B |
