| Las especificaciones técnicas |
| Modelo |

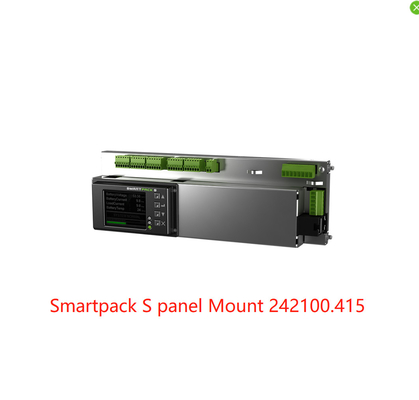

Smartpack S |
| Número de la parte |
242100.415 |
| Datos de entrada |
|
|
| Voltado (nominal) |
10 - 75 VDC |
| Conexión a tierra de salida del sistema |
Soporta distribuciones positivas, flotantes y negativas. |
| Consumo de energía, máximo - no hay relés con energía máxima - todos los relés con energía |
3,1W (display en estado de reposo) 5,5W (display encendido) |
| Conexiones del sistema - Monitores del sistema |
|
| Sensor de tensión, soporte de tensión del sistema |
El valor de las emisiones de CO2 emitidas por los conductores eléctricos de las instalaciones eléctricas se calculará en función de las emisiones de CO2 emitidas por los conductores eléctricos de las instalaciones. |
| Sentido de corriente, apoyo de derivación |
0 - 20 mV y 0 - 60 mV |
| Monitoreo de los fusibles de las baterías |
Interruptor auxiliar NO/NC, elevación/bajación |
| Monitoreo de los fusibles de carga |
Interruptor auxiliar NO/NC, Diodo de matriz Tirar hacia arriba/abajo |
| Detección de fallas en tierra |
Detección de circuito de puente simple [Tolerancia: ±10%, rango de alarma: 25 kΩ 500 kΩ] |
| Control de la velocidad del ventilador |
El sensor de velocidad 0 - 65000 rpm [entrada máxima 15V] |
| Las conexiones del sistema - LVD CONTROL |
|
|
| Se desconecta la batería |
1 (con o sin cerradura) |
| Se desconecta la carga |
1 (con o sin cerradura) |
| INPUTOS y salidas |
|
|
| Configuraciones digitales, entradas #1 -6 |
Interruptor auxiliar: NO/NC
Temperatura (para la sonda NTC)
|
| Configuraciones analógicas, entradas #1 -4 |
La tensión analógica [±0 - 10V]
Medida de corriente ±4-20mA (a través de una resistencia externa de 470k Ω)
|
| Configuraciones analógicas, entradas #5 -6 |
Válvulas de presión en el interior de las cámaras |
| Configuraciones de salida, salidas #1 -6 (alarmas) |
6x Relay Dry/ Formulario C
Configurable Normalmente abierto/cerrado [Capacidad máxima 75V/2A/60W]
|
| Control del ventilador |
Válvula de salida de la corriente de salida de la corriente de salida
Impedancia de entrada del ventilador mínima 10 k Ω
|
| Potencia del CAN disponible para los nodos del CAN de Eltek |
500 mA |
| Interfaz de usuario |
|
| Localidad |
2.2 TFT 65k Pantalla a color, resolución QVGA, 4 teclas |
| Puerto Ethernet |
10/ 100 BASE-T (HP Auto MDI/ MDI-X)
Protocolos IP: HTTP / SSL, SNMP v3, MODBUS TCP y pComm UDP (PowerSuite) Los protocolos IP incluyen:
|
| Puerto de serie |
RS-232 y RS-485 en el conector RJ11
Protocolos de serie: MODBUS RTU, Modem de respuesta de llamadas/reporte de SMS (PSTN o GSM), COMLI, CSCP y pComm (PowerSuite)
|
| Las especificaciones generales |
|
| Las dimensiones (WxHxD*) * profundidad detrás del panel |
232.2 x 76,2 x 33,0 mm (9,1 x 3 x 1,3 ′′) |
| Rango de temperatura |
Funcionamiento de -20 a +65 ̊C (-40 a 149 ̊F) |
| Normas de diseño |
|
| Seguridad eléctrica |
Se aplicarán las siguientes medidas: |
| CEM |
ETSI EN 300 386 V. Las emisiones de gases de efecto invernadero y de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero y de gases de efecto invernadero.1.4.1
Se aplican las siguientes medidas:
La parte 15 y la subparte 109 de la FCC
|
| Medio ambiente |
ETSI EN 300 019: 2-1 (clase 1.2), 2-2 (clase 2.3) y 2-3 (clase 3.2)
Compatible con el Reglamento (CE) n.o 1907/2006
|
|
