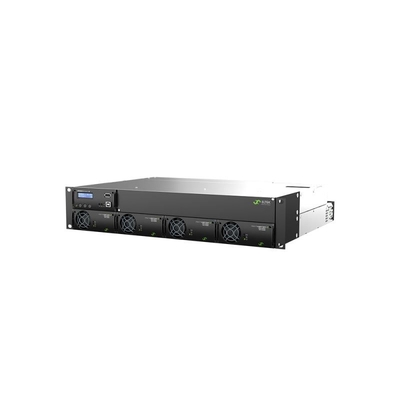

Rectificador de corriente alterna 2U núcleo de alimentación 6kVA AC 4,8KW controlador de corriente alterna Smartpack R (número de parte: CTOR0402.1xxx)
El núcleo de alimentación del rectificador 2U combina la alimentación CA y CC en una unidad compacta de 2U. Proporciona energía de respaldo CA para cargas de 230Vac o 115Vac; y energía de 48Vdc para cargas de CC y carga de la batería.
La potencia de salida total tanto para CA como para CC se limita a un total de 8 kW, los límites de salida CA y CC se pueden establecer de acuerdo con la carga conectada,donde la limitación para la carga CA está fijada en mas 6kVA y para la carga CC en max 4KW o 8KW.
Aplicaciones:
Las empresas de telecomunicaciones deben tener en cuenta los siguientes requisitos:
· LTE/4G/WiMAX
· Sistema de antenas distribuidas
· Banda ancha
· Estaciones base de radio/sitios de celulares
Servicios eléctricos
· Dispositivos de alta y baja tensión
· Estaciones de transformadores y subestaciones
· Control y protección
· Sistema SCADA
Infraestructuras ferroviarias y de metro
· Control y protección
· La señalización
Características clave:
L Diseño compacto y instalación sencilla
L Entrada y salida de 230 o 115 VAC de fase única
Entrada y salida de 48 Vdc
L Hasta 4 módulos de rectificador
L 8KW total de salida CA+CC
I Max 6kVA de salida de CA
I Max. salida de corriente continua de 4 kW/ 8 kW
Opciones de distribución AC de 1 o 2 polos
Opción de distribución de corriente continua en 1 polo
Construido en tecnología de transferencia
Datos técnicos:
|
| Modelos |
8 kW, 230 VEl aire acondicionado |
4 kW, 115 VEl aire acondicionado |
| Familia de productos |
CTOR0402.1xxx |
CTOR0402.1xxx |
| Datos de salida de CA |
| Voltado (por defecto) / (rango ajustable)1) el |
Las emisiones de gases de efecto invernadero se calcularán en función de la temperatura del aire. |
115 VAC / 100-127 VAC |
| Frecuencia (modo del inversor) |
50 Hz (adaptable) |
60 Hz (adaptable) |
| Frecuencia (modo del inversor) |
50 Hz, 60 Hz o el último sincronizado 50 / 60 Hz (adaptable) |
| Potencia máxima (continua / sobrecarga < 15 s) |
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. |
| Se aplicará una corriente máxima (continua / sobrecarga < 15 s) |
26 ARMS / 34,8 ARMS y el resto de los activos |
| Cambio rápido actual (máximo) (20 ms) |
128 A (6 veces el valor nominal) |
| El valor de la corriente de voltaje se calculará en función de la corriente de voltaje de la batería. |
5 ms |
5 ms |
| THD |
< 1,5% a carga resistiva |
| Protección |
Fusiles en L, enchufable en caliente, Varistor |
| Datos de salida de CC |
| Voltado (por defecto) / (rango ajustable) |
53,5 VDC / 43-58 VDC |
| Potencia (entrada máxima @nominal) |
4800 W2) el |
Las demás:2) el |
| La corriente (máximo @VOUT ≤ 108 VDC) |
100 A2) el |
50 A2) el |
| Compartición de corriente (10 - 100% de carga) |
± 5% de la corriente máxima de 10 a 100% de carga |
| Protección |
Prueba de cortocircuito, apagado por sobre tensión, polaridad invertida y fusible |
| Datos de entrada |
| Voltado de entrada de corriente alterna (rango / desconexión LV) |
La velocidad de rotación de la corriente es igual o superior a la velocidad de rotación de la corriente |
95-140 VAC / 85 VAC |
| Corriente CA (máximo - dependiendo del tipo de módulo) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Frecuencia (por defecto: rango de sincronización) |
47-53 y 57-63 Hz |
57-63 y 47-53 Hz |
| Frecuencia (ajustable: rango de sincronización) |
47-53 Hz, 57-63 Hz o ambos (adaptable) |
| Factor de potencia / THD |
> 0,99 a una carga igual o superior al 70% / < 3,5 % |
| Tensión nominal / rango extendido de corriente continua4) el |
La velocidad máxima de descarga de la unidad será de: |
| Corriente continua (máximo) |
128 A / 180 A durante la sobrecarga (15 s) |
64 A / 90 A durante la sobrecarga (15 s) |
| Características de entrada |
Fusiles en L y N, enchufable en caliente, Varistor
Entrada de CA con terminales de tornillo individuales de 4 mm2para L, N y PE (4x fase única)
|
| Las opciones |
| Unidad de control |
El paquete inteligente R |
| Conexión de alarma |
Tarjeta de alarma de extensión (6x entradas digitales y 6x relés) |
| Distribución de las baterías |
No más de 2x 100 A o 1x 150 A |
| El valor de las pérdidas |
Se aplicará el método de ensayo. |
| Distribución de CA |
MCBs de 3x 16 A (1 polo) o 1x 16 A (2 polos) máximo |
| Distribución de la corriente continua |
MCBs de 3x60 A (1 polo) como máximo |
| Otras especificaciones |
| Eficiencia |
> 96 % (modo principal), > 94 % (modo inversor) |
> 92 % (modo principal), > 91 % (modo inversor) |
| Temperatura de funcionamiento |
-40 a +55 °C (-40 a +131 °F), humedad 5-95 % RH no condensante |
| Temperatura de almacenamiento |
-40 a +85 °C (-40 a +185 °F), humedad 0-99 % RH no condensante |
| Las dimensiones [W x D x H] |
483 x 386 x 97 mm (19 x 15,2 x 3,8 pulgadas) |
|
| Peso |
9,9 kg (21,8 libras) |
|
| Normas de diseño |
| Seguridad eléctrica |
EN 60950-1, EN 62040-1 Seguridad de las UPS |
|
|
CEM
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Parte 15
Se aplican las siguientes condiciones:
La norma EN 61000-6-1/-2/-3/-4 también se aplica.
|
|
|
Medio ambiente
|
ETSI EN 300 019: 2-1 (clase 1.2), 2-2 (clase 2.3) y 2-3 (clase 3.2)
Condiciones normales de funcionamiento según la cláusula 4 de la norma IEC 62040-3:2011.2. Otras condiciones de funcionamiento de acuerdo con la cláusula 4 de la norma IEC 62040-3:20113, debe ser informado
Se aplican las normas de seguridad de la Directiva 2014/24/UE del Parlamento Europeo y del Consejo, del Consejo y de la Comisión, así como las normas de seguridad de la Directiva 2014/24/UE del Parlamento Europeo y del Consejo.
|
