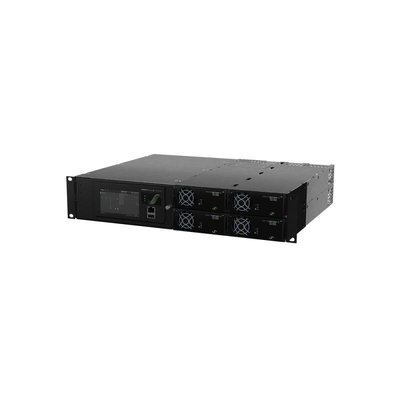

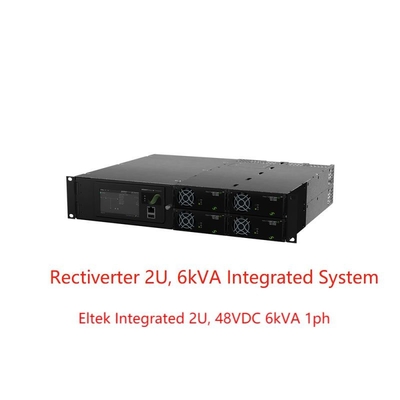

Eltek 2U integrado Rectiverter, sistemas de 48VDC 6kVA 1ph con el tacto de Smartpack 2 y básico (número de parte .CIOR0402)
Usos:
El sistema integrado del rectiverter 2U 19inch se puede utilizar como sistema solo del soporte con salida a granel de la CA &DC en usos industiral donde está necesario un respaldo /115Vac y 110Vdc de 230.
El total de potencia de salida para la CA y DC se limita a un 8KW total, CA y los límites de la salida de DC se pueden establecer según la carga conectada, donde la limitación para la carga de CA se fija a 6kVA máximo y para la carga de DC a 4KW máximo, 8KW.
Como opciones adicionales, la medición y la señalización se pueden ampliar extensamente con los nodos de la PODER del monitor de I/Q o del monitor de Flexi.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Sistema distribuido de la antena
· Banda ancha
· Estaciones base/sitios de radio de la célula
UTILIDADES DE PODER
· Dispositivo de distribución bajo y de alto voltaje
· Transformador y estaciones SUB
· Control y protección
· Sistema de SCADA
INFRAESTRUCTURA DEL FERROCARRIL Y DEL METRO
· Control y protección
· Señalización
Características dominantes:
l diseño compacto e instalación simple
entrada l monofásico 230 o 115VAC y salida
l entrada y salida de 48Vdc
l hasta 4 módulos del rectiverter
l total AC+DC de 8KW hizo salir
l salida máxima de la CA 6kVA
l salida máxima de 4KW/8KW DC
opciones de la distribución de CA del polo de l 1 o 2
l 1 opción de la distribución de poste DC
l construyó en tecnología de la transferencia
Datos de Techinical:
| |
| Modelos |
8 kilovatios, 230 VAC |
4 kilovatios, 115 VAC |
| Familia de producto |
CIOR0402.1xxx |
CIOR0402.1xxx |
| LA CA HIZO SALIR DATOS |
| Voltaje ()/(del defecto gama ajustable) 1) |
230 VAC/200-240 VAC |
115 VAC/100-127 VAC |
| Frecuencia (modo del inversor – defecto) |
50 herzios (de adaptante) |
60 herzios (de adaptante) |
| Frecuencia (modo del inversor – settable) |
50 herzios, 60 herzios o el último synced 50/60 herzios (de adaptante) |
| Máximo del poder (continuo/sobrecarga <15s>
| 4800 W (6000 VA VA)/8000 |
2400 W (3000 VA VA)/4000 |
| Máximo actual (continuo/sobrecarga <15s>
| 26 BRAZOS/34,8 BRAZOS |
| Viaje rápido (máximo) actual (20ms) |
128 A (nominal de 6 x) |
| Soporte (inmersiones del voltaje) (antes de la transferencia a la batería) |
ms 5 |
ms 5 |
| THD |
< 1="">
|
| Protección |
Fusible en L, enchufable caliente, varistor |
| DC HIZO SALIR DATOS |
| Voltaje ()/(del defecto gama ajustable) |
53,5 VDC/43-58 VDC |
| Poder (entrada máxima del @nominal) |
4800 W 2) |
2400 W 2) |
| Actual (≤ máximo de @VOUT 48 VDC) |
100 A 2) |
50 A 2) |
| Distribución actual (carga de 10 - del 100%) |
± el 5% de la carga máxima de la corriente de 10 a 100% |
| Protección |
Prueba del cortocircuito, sobre cierre del voltaje, polaridad invertida y el fusible |
| DATOS ENTRADOS |
| Voltaje entrado de las tuberías de la CA (desconexión de la gama/LV) |
185-275 VAC/170 VAC |
95-140 VAC/85 VAC |
| CA actual (máximo - depende de tipo del módulo) |
32,8-46 BRAZOS 3) |
36,8-45,2 BRAZOS 3) |
| Frecuencia (defecto: gama de la sincronización) |
herzios 47-53 y 57-63 |
herzios 57-63 y 47-53 |
| Frecuencia (settable: gama de la sincronización) |
47-53 herzios, herzios 57-63 o ambo (adaptante) |
| Factor de poder/THD |
> 0,99 en del 70% la carga o más/ < 3="">
|
| Nominal del voltaje de DC/rango extendido 4) |
45-58 VDC/40-45 VDC |
| DC actual (máximo) |
128 A A/180 durante la sobrecarga (15 s) |
64 A A/90 durante la sobrecarga (15 s) |
| Características entradas |
Fusible en L y N, enchufable caliente, varistor
La CA entró los terminales de tornillo individuales 4 milímetros2 para L, N y PE (la monofásico 4x)
|
| OPCIONES |
| Control y supervisión (unidad principal) |
Tacto Smartpack2 |
| Control y supervisión (unidad básica) |
Smartpack2 básico |
| El regulador PUEDE nodo |
T2 del monitor de la entrada-salida |
| Distribución de CA |
La CA hizo salir los terminales de tornillo individuales 10 milímetros2 para L, N y PE (la monofásico 1x) |
| Distribución de DC |
Conexión del bulto de DC en el perno de 2x M6 |
| LA OTRA ESPECIFICACIÓN |
| Eficacia |
> el 96% (modo de las tuberías), el > 94% (modo del inversor) |
> el 92% (modo de las tuberías), el > 91% (modo del inversor) |
| Temperatura de funcionamiento |
°C -40 a +55 (- 40 a +131 °F), derecho de la humedad 5 el 95% sin condensación |
| Temperatura de almacenamiento |
°C -40 a +85 (- 40 a +185 °F), humedad 0 derecho del 99% sin condensación |
| Dimensiones [W x D x H] |
482 X.400 x 89 milímetros (2U) (19 x 15,7 x 3,5 pulgadas) |
|
| Peso |
9,4 kilogramos (20,7 libras) |
|
| ESTÁNDARES DE DISEÑO |
| Seguridad eléctrica |
EN 60950-1, seguridad del EN 62040-1 UPS |
|
|
EMC
|
EN 300 de la ETSI 386 V2.1.1, parte 15 de la FCC CFR 47
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Ambiente
|
EN 300 019 de la ETSI: 2-1 (clase 1,2), 2-2 (clase 2,3) y 2-3 (clase 3,2)
Condiciones de funcionamiento normales según la cláusula 4,2 del 62040-3:2011 del IEC. Otras condiciones de funcionamiento según la cláusula 4,3 del 62040-3:2011 del IEC, deben ser aconsejadas
RoHS 3 (2015/863/EU) y WEEE (2008/98/EC) obediente
|
|
1) Las gamas del voltaje de salida configuraron en fábrica y tienen cerrar individual en chasis superior
3) Si el puerto de DC se sobrecarga que tira del voltaje debajo de 43 V la corriente de entrada puede aumentar sobre este nivel.
|
2) La carga de CA tiene prioridad. DC disponible máximo de potencia de salida y actual es dependiente en voltaje inmediato de la carga de CA y de entrada de la CA;
i.e. máximo 3200 con 66,4 A en la corriente ALTERNA completa y la entrada nominal para el vacío 230.
4) Funcionamiento reducido - no sobre ayuda de la carga, y para 200-240 VAC de salida THD de potencia de salida creciente y máximo rates (a 970 W para 230 VAC @ 40 VDC)
|
