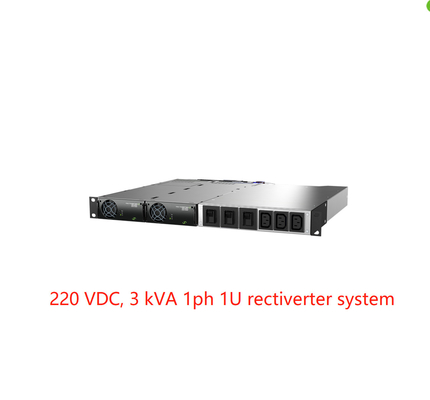

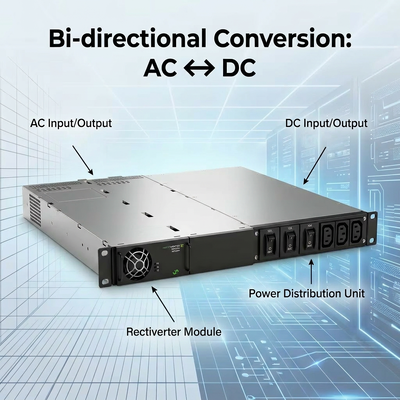

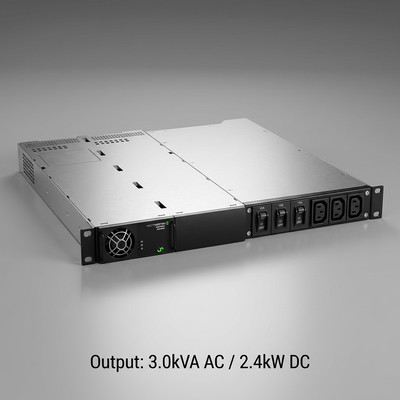

Sistema independiente integrado Eltek Recectiverter 3kVA monofásico 220 VDC (N.º de pieza:CTOR0201.003 CTOR0201.006)
Aplicaciones:
El sistema independiente integrado del reciverter se puede utilizar en aplicaciones donde
Se necesita 1 respaldo de 230/115 Vac en paralelo con el respaldo de 220 Vdc.
El sistema puede integrarse en un sistema Eltek DC y conectarse al mismo controlador que los sistemas de 220 Vdc.
También se puede utilizar como un sistema independiente conectado a cualquier fuente de 220 V CC disponible.
La potencia de salida total para la salida de CA y CC está limitada a un máximo de 4 kW, los límites de salida de CA y CC se pueden configurar de acuerdo con la carga adjunta, donde la limitación para la carga de CA se establece en un máximo de 3 Kva.
TELECOMUNICACIONES/INALÁMBRICAS
lLTE/4G/WiMAX
l sistema de antena distribuida
banda ancha
l Estaciones base de radio/sitios celulares
yo ·
l INFRAESTRUCTURA FERROVIARIA Y METRO
lControl y protección
l Señalización
GSM-R
l sistemas de seguridad
yo ·
l SERVICIOS PÚBLICOS DE ENERGÍA
lControl y protección
l sistema SCADA
Características clave:
Diseño compacto e instalación sencilla.
Entrada y salida monofásica de 230 o 115 VCA
l Entrada y salida de 48Vcc
l Hasta 4 módulos recivertores
l Salida total de CA + CC de 8 KW
l Salida de CA máxima de 6 kVA
l Salida máxima de CC de 4KW/8KW
l Opciones de distribución de CA de 1 o 2 polos
l Opción de distribución CC de 1 polo
l Tecnología de transferencia incorporada
Datos técnicos:
|
| Modelos/información para realizar pedidos |
|
4kW, 230V |
2kW, 115V |
| Número de pieza |
|
CTOR0201.003 |
CTOR0201.006 |
| DATOS DE SALIDA DE CA |
| Voltaje (predeterminado) / (rango ajustable)1) |
230 VCA / 200 - 240 VCA |
115 VCA / 100 - 127 VCA |
| Frecuencia (modo inversor predeterminado) |
|
50 Hz (adaptativo) |
60 Hz (adaptativo) |
| Frecuencia (modo inversor configurable) |
|
50 Hz, 60 Hz o última sincronización 50/60 Hz (adaptable) |
| Potencia máxima (continua/sobrecarga (<15s)) |
2400 W (3000 VA) / 4000 VA |
1200W (1500VA) / 2000VA |
| Máximo actual (continuo/sobrecarga (<15s)) |
|
13BRAZOS / 17,4BRAZOS |
| Actual (máximo) Viaje rápido (20 ms) |
|
64 A (6 x nominales) |
| Espera (caídas de voltaje) (antes de cambiar a batería) |
|
5 ms |
| THD |
|
< 1,5 % con carga resistiva |
| Funciones de salida |
|
Fusible en L y N, conectable en caliente |
| DATOS DE SALIDA CC |
| Voltaje (predeterminado) / (rango ajustable) |
|
245 VCC / 194 - 290 VCC |
| Potencia (entrada máxima @nominal) |
|
2400 vatios 2) |
1200 vatios 2) |
| Corriente (máxima @salida nominal VCC) |
|
11,1 A 2) |
5,5 A 2) |
| Tiempo de espera, máxima potencia de salida |
|
>10 ms; VSALIDA > 95 VCC |
| Funciones de salida |
A prueba de cortocircuitos, apagado por sobretensión, conexión de salida de CC masiva al perno M6 |
| DATOS DE ENTRADA |
| Voltaje de entrada de red CA (monofásico) |
|
185 - 275 VCA |
95 - 140 VCA |
| Corriente CA (a tensión de salida nominal) (según el tipo de módulo) |
14-24 BRAZOS 4) |
| Frecuencia (predeterminada: rango de sincronización) |
|
47-53 y 57-63 Hz |
57-63 y 47-53 Hz |
| Frecuencia (configurable: rango de sincronización) |
|
47-53 Hz, 57-63 Hz o ambos (adaptativo) |
| Factor de potencia/THD |
|
> 0,99 al 50 % de carga o más / < 3,5 % |
| Tensión CC nominal/rango ampliado (sin sobrecarga)3) |
|
204 - 290 VCC / 180 - 204 VCC |
| Corriente CC (máxima) |
13,3 A / 18 A durante sobrecarga (15s) |
6,4 A / 9 A durante sobrecarga (15s) |
|
Funciones de entrada
|
|
Fusible en L y N, Conectable en caliente, Varistor, Conectable en caliente
Terminales de tornillo individuales de entrada de CA de 6 mm2 para L, N y PE Conexión de entrada de CC masiva al perno M6
|
| OTRAS ESPECIFICACIONES |
| Soporte para conexión al siguiente controlador (RJ45) |
Controladores Smartpack2, Smartpack S y Compak |

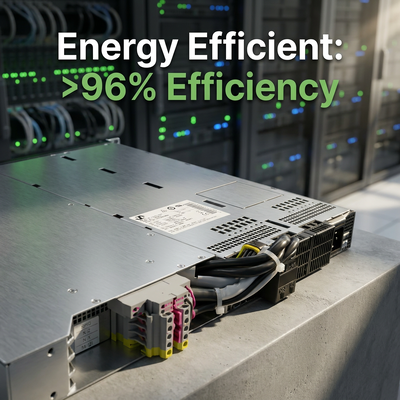

| Eficiencia |
>96% (modo red (AC/AC y AC/DC)), >94% (modo inversor (DC/AC)) |
| Distribución CA de 2 polos (conexión a tomas IEC 320-C13) |
3 piezas, 10 A, características OP (disyuntor opcional de 4-8 A con características CS disponibles) |
| Clase de protección |
IP 20 |
|
|
| Temperatura de funcionamiento |
-40 a +55°C (+40 a +131°F), humedad 5 - 95% RH sin condensación |
| Temperatura de almacenamiento |
-40 a +85°C (-40 a +185°F), humedad 0 - 99% HR sin condensación |
| Dimensiones [AnxPrxAl] / Peso |
482 x 395 x 44 mm (1U) (19 x 17 x 1,8”) / 6 kg (13 libras) |
| ESTÁNDARES DE DISEÑO |
| Seguridad electrica |
EN 60950-1, EN 62040-1 |
|
| CEM |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15 EN 61000-6-1/-2/-4/-5
EN62040-2 (emisiones Cat C1, inmunidad Cat C2/C3)
|
|
Ambiente
|
ETSI EN 300 019: 2-1 (Clase 1.2) y 2-2 (Clase 2.3)
Condiciones normales de funcionamiento según IEC/EN 62040-3:2011 cláusula 4.2.
Se deben informar otras condiciones de funcionamiento según IEC 62040-3:2011 cláusula 4.3 2011/65/EU (RoHS) y 2012/19/EU (WEEE)
|
|
1) Rangos de voltaje de salida configurados en fábrica y con codificación individual en el chasis superior
3) Rendimiento reducido: sin aumento de potencia y aumento del THD de voltaje en la salida de CA.
|
2) La carga de CA tiene prioridad. MáximodisponibleLa potencia y la corriente de salida de CC dependen de la CA instantánea
carga y voltaje de entrada de CA; es decir, un máximo de 1600 W a plena potencia de CA y entrada nominal para 230 VCA.
4) Si el voltaje de CC se reduce por debajo de 194 V, la corriente de entrada puede aumentar por encima de este nivel.
|

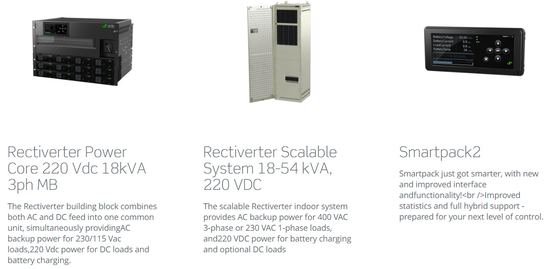

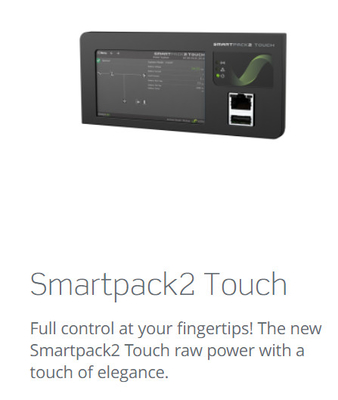

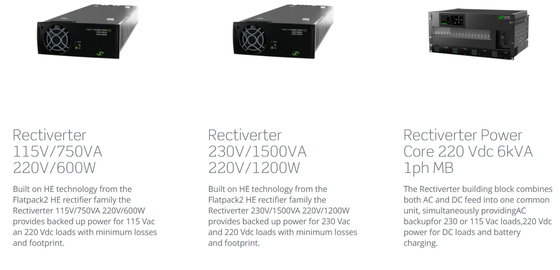

Productos relacionados:
