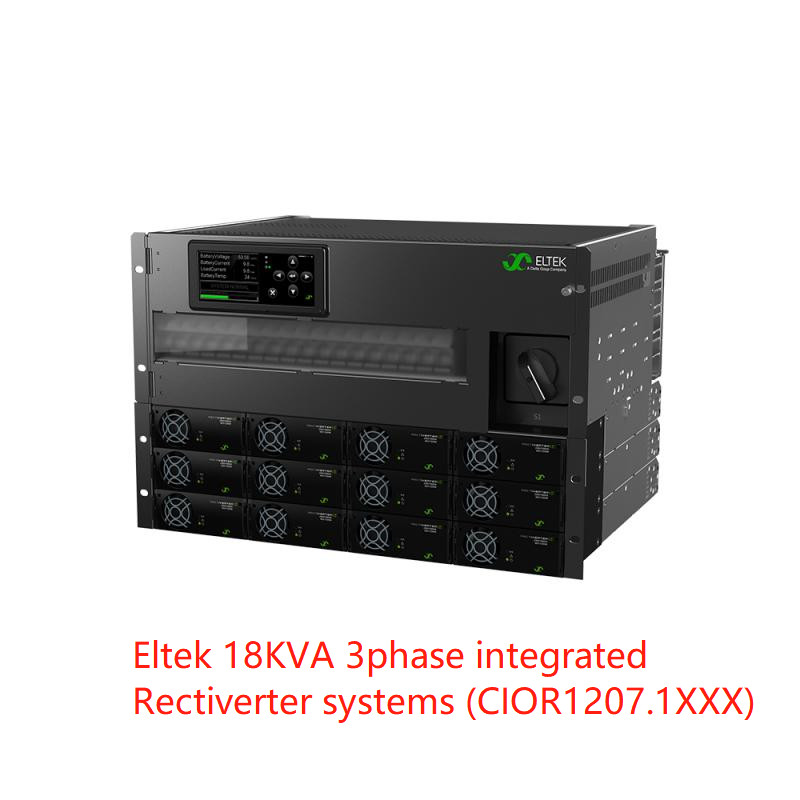

Núcleo de potencia del Rectificador Eltek 110 VDC 18 kVA 1h o 3h Hasta 18 Kva AC y 14.4kw 110Vdc de salida (número de parte CIOR1207.1xxx)
Aplicaciones:
El sistema integrado de rectificador 2U de 19 pulgadas se puede utilizar como un sistema independiente con salida de CA y CC a granel en aplicaciones industriales donde se necesita un respaldo de 230 / 115Vac y 110Vdc.
La potencia de salida total tanto para CA como para CC está limitada a un total de 8 kW, los límites de salida CA y CC pueden establecerse de acuerdo con la carga conectada,donde la limitación para la carga CA está fijada en 6kVA como máximo y para la carga CC en 4KW como máximo 8KW.
Como opciones adicionales, la medición y la señalización se pueden extender ampliamente con los nodos CAN del monitor I/Q o del monitor Flexi.
Las empresas de telecomunicaciones deben tener en cuenta los siguientes requisitos:
· LTE/4G/WiMAX
· Sistema de antenas distribuidas
· Banda ancha
· Estaciones base de radio/sitios de celulares
Servicios eléctricos
· Dispositivos de alta y baja tensión
· Estaciones de transformadores y subestaciones
· Control y protección
· Sistema SCADA
Infraestructuras ferroviarias y de metro
· Control y protección
· La señalización
Características clave:
- L Diseño compacto y instalación sencilla
- L Entrada y salida de 230 o 115 VAC de fase única
- Entrada y salida de 48 Vdc
- L Hasta 4 módulos de rectificador
- L 8KW total de salida CA+CC
- I Max 6kVA de salida de CA
- I Max. salida de corriente continua de 4 kW/ 8 kW
- Opciones de distribución AC de 1 o 2 polos
- Opción de distribución de corriente continua en 1 polo
- Construido en tecnología de transferencia
Datos técnicos:
| |
| Modelos / información de pedido 24 kW, 230 V 1h |
24 kW, 400 V 3 horas |
| Familia de productos CIOR1207.1xxx |
| Datos de salida de CA |
| Voltado (por defecto) / (rango ajustable) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 fases (Y) / 346-415 VAC |
| Frecuencia (modo inversor predeterminado) 50 Hz (adaptable) |
| Frecuencia (modo inversor ajustable) 50 Hz, 60 Hz o 50/60 Hz sincronizados por última vez (adaptable) |
| Potencia máxima (continua / sobrecarga (< 15 s)) 14,4 kW (18 kVA) / 24 kVA |
| La corriente máxima/fase (continua/sobrecarga (< 15 s)) 78ARMS / 104,4ARMS |
26 ARMS / 34,8 ARMS |
| Corriente (máxima) de salida rápida/fase (20 ms) 384 A (6 x nominal) |
128 A (6 veces el valor nominal) |
| Se aplicará el método siguiente: |
| THD < 1,5% con carga resistiva |
| Características de salida Fuse en L y N, conectable a caliente |
| Datos de salida de CC |
| La tensión (por defecto) / (rango ajustable) 122,5 VDC / 97 - 145 VDC |
| Potencia (entrada máxima @nominal) 14,4 kW 2) |
| La corriente (máximo @VOUT ≤ 108 VDC) 133 A2) el |
| Tiempo de espera, potencia de salida máxima > 10 ms; VOUT > 41 VDC |
| Características de salida Prueba de cortocircuito, apagado por sobre tensión, conexión de salida masiva de CC al perno M8 |
| Datos de entrada |
| Voltado de entrada de corriente alterna principal ((3 fase Y) 185 - 275 VAC, ((una fase) 320 - 475 VAC, ((3 fase Y) |
| Corriente de CA/fase ((a tensión de salida nominal) (dependiendo del tipo de módulo) 84-144 ARMS 4) |
28 a 48 ARMS 4) |
| Frecuencia (por defecto: rango de sincronización) 47-53 y 57-63 Hz |
| Frecuencia (ajustable: rango de sincronización) 47-53 Hz, 57-63 Hz o ambos (adaptable) |
| Factor de potencia / THD > 0,99 a una carga igual o superior al 50% / < 3,5% |
| Tensión nominal / rango extendido de corriente continua (sin sobrecarga)3) elLa velocidad máxima de la corriente de corriente es la velocidad máxima de la corriente. |
| Corriente continua (máximo) 150 A / 216 A durante la sobrecarga (15 s) |
|
Fusiles en L y N, enchufable caliente, Varistor, enchufable caliente
Características de entrada de entrada AC terminales de tornillo individuales de 10 mm2 para L1, L2, L3 o L1, L1, L1 + N & PE Conexión de entrada de CC a granel al perno M8
Conexión de batería de CC a granel al perno M8
|
| Las opciones |

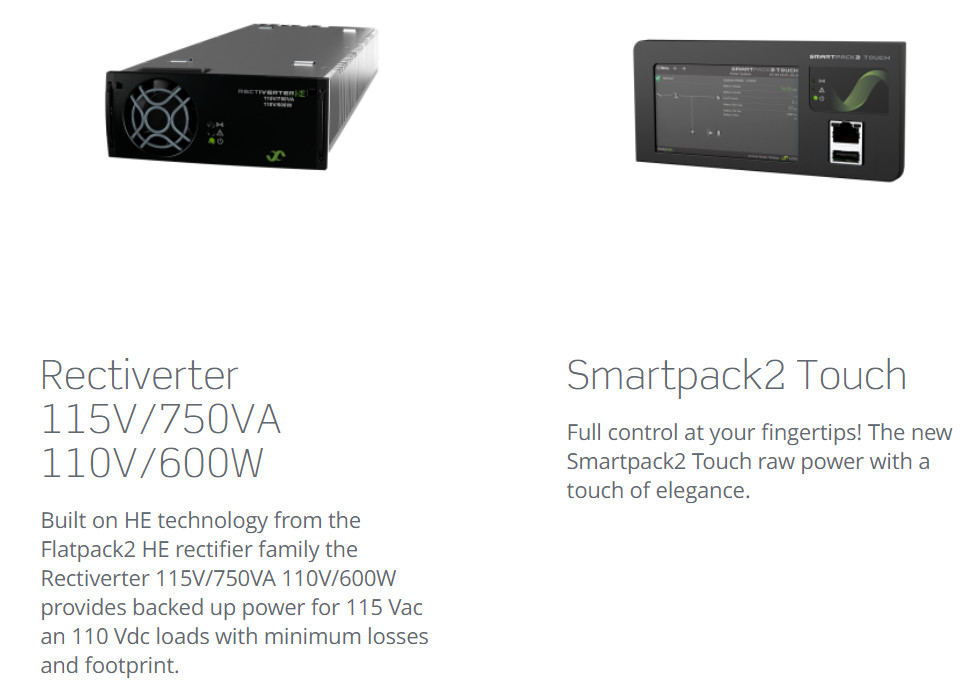

| Control y seguimiento (véase la ficha de datos Smartpack2) Smartpack2, incluido el monitor industrial básico de E/S tipo 2 |
| Distribución AC de 1 polo (conexión L directamente en MCB) 1-18 pc, 2-20A, C o B |
Características de 1 a 18 pc, 2 a 20 A, C o B |
| Distribución de CA de 3 polos (conexión L1-L3 directamente en MCB) |
Características de 1-6 pc, 2-20A, C o B |
| Otras especificaciones |
| Eficiencia > 96% (modo principal (AC/AC y AC/DC)), > 94% (modo inversor (DC/AC)) |
| Interruptor de derivación manual 63 A (hacerlo antes de la interrupción) |
| Clase de protección IP 20 |
| Temperatura de funcionamiento -40 a +55°C (-40 a +131°F), humedad 5 - 95% RH no condensante |
| Temperatura de almacenamiento -40 a +85°C (-40 a +185°F), humedad 0 a 99% RH no condensante |
| Dimensiones [WxDxH] / Peso 482 x 432 x 311 mm (7U) (19 x 17 x 12,3 ¢) / 27 kg (60 libras) |
| Normas de diseño |
| Seguridad eléctrica EN 60950-1, EN 62040-1 Seguridad de las UPS |
|
La norma EN 300 386 V de la ETSI para la EMC se aplicará a las emisiones de gases de efecto invernadero.1.6.1, FCC CFR 47 Parte 15
En el caso de los productos de la categoría N1 y N2, el valor de los productos de la categoría N2 será el valor de los productos de la categoría N3.
|
|
ETSI EN 300 019: 2-1 (clase 1.2), 2-2 (clase 2.3)
Medio ambiente Condiciones de funcionamiento normales que deben cumplir las disposiciones de la norma IEC/EN 62040-3:2011 cláusula 4.1 RoHS (2011/65/UE) y RAEE (2002/96/CE)
|
|
1) Los rangos de voltaje de salida se configuran en fábrica y tienen una clave individual en el chasis superior 2) La carga de CA tiene prioridad.DisponibleLa potencia de salida y la corriente de corriente continua dependen de
3) 90-102 VDC: rendimiento reducido - sin aumento de potencia y aumento de voltaje THD en salida CA. carga AC instantánea y voltaje de entrada CA; es decir, máximo 9600W/87 A a plena potencia CA y nominal
entrada para 230 VAC.
4) Si la tensión de corriente continua se reduce a menos de 97 V, la corriente de entrada puede aumentar por encima de este nivel
|
