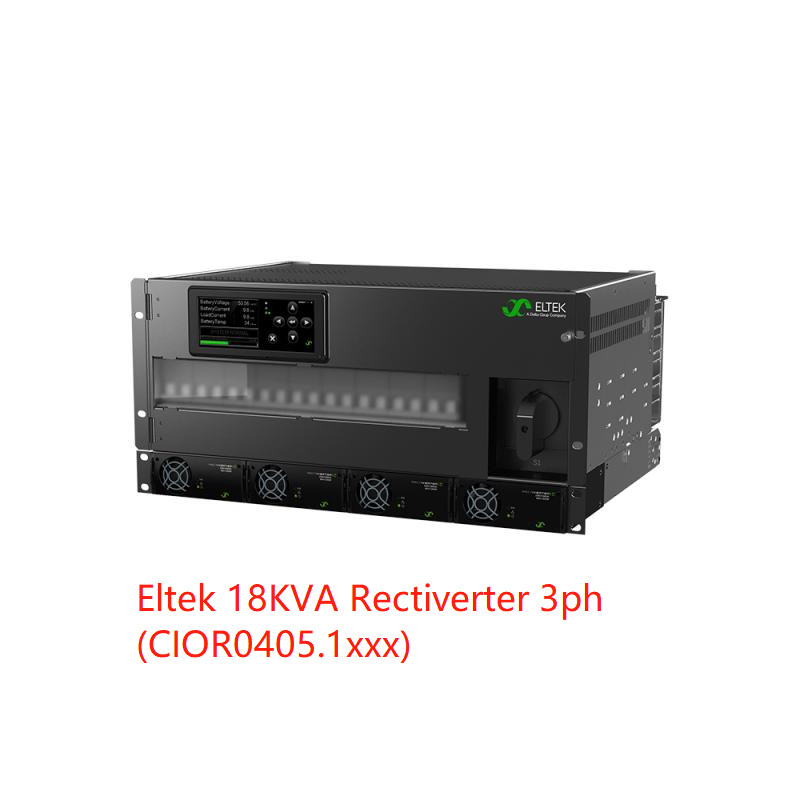

La CA DC de la base del poder de Eltek Rectiverter hizo salir 18 KVA 1ph o 3ph MB 18Kva 14.4Kva DC (número de parte CIOR1207)
USOS
UTILIDADES DE PODER
· Dispositivo de distribución bajo y de alto voltaje
· Transformador y estaciones SUB
· Producción y distribución de energía
· Control y protección
· Sistema de SCADA
INDUSTRIA COSTERA Y DE PROCESO
· Sistemas de la seguridad y de la automatización
(SAS)
INFANTE DE MARINA
· Naves a bordo de la comunicación
INFRAESTRUCTURA DEL FERROCARRIL Y DEL METRO
· Control y protección
· Señalización
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Sistema distribuido de la antena
· Banda ancha
Características dominantes:
de ENTRADA-SALIDA de l 230 O 115 VAC
l · ENTRADA-SALIDA LA MONOFÁSICO
l · 110 VDC DE ENTRADA-SALIDA
l · TOTAL DE 8 KILOVATIOS CA + SALIDA DE DC
l · EL MAX CA DE 6 KVA HIZO SALIR
l · EL KILOVATIO DC DEL MAX 4,8 HIZO SALIR
l · 1 OPCIÓN DE LA DISTRIBUCIÓN DE CA DE POSTE
l · OPCIÓN DE LA DISTRIBUCIÓN DE CA DE 2 POSTES
l · CONSTRUIDO EN INTERRUPTOR DE PUENTE MANUAL
l · CONSTRUIDO EN TECNOLOGÍA DE LA TRANSFERENCIA
l · CAPACIDAD de la SOBRECARGA del 150%, 15S
l · CORRIENTE RÁPIDA DEL VIAJE DEL 600%, 20MS
l · ENCHUFABLE CALIENTE
l · REGULADOR DE SMARTPACK 2
l · PUEDE ACTUAR PARALELAMENTE A LOS RECTIFICADORES FLATPACK2
l · CONFORMIDAD GLOBAL
l · PATENTADO ÉL TECNOLOGÍA
Datos de Techinical:
| |
| Modelos/información el ordenar 24 kilovatios, 230 V 1ph |
24 kilovatios, 400 V 3ph |
| Familia de producto CIOR1207.1xxx |
| LA CA HIZO SALIR DATOS |
| Voltaje ()/(del defecto gama ajustable) 1) 230 VAC/200 - 240 fase del VAC 400 VAC 3 (y)/346-415 VAC |
| Frecuencia (modo) del inversor del defecto 50Hz (adaptante) |
| Frecuencia (modo sistema-capaz) del inversor 50Hz, 60Hz o 50/60Hz synced pasados (adaptantes) |
| Máximo del poder (continuo/sobrecarga (<15s>
|
| Máximo/fase actuales (continua/sobrecarga (<15s>
| 26ARMS/34,8ARMS |
| Viaje/fase rápidos (máximos) actuales (20ms) 384 A (nominal de 6 x) |
128 A (nominal de 6 x) |
| Soporte (inmersiones del voltaje) (antes de la transferencia a la batería) > al ms 5 @ carga de 14,4 kilovatios |
| THD < 1="">
|
| Las características de la salida se funden en L y N, enchufable caliente |
| DC HIZO SALIR DATOS |
| Voltaje ()/(del defecto gama ajustable) 53,5 VDC/43 - 58 VDC |
| Poder (entrada máxima del @nominal) 14,4 kilovatios 2) |
| (≤ máximo de @VOUT 48 VDC) 300 actuales A 2) |
| Soporte el tiempo, >10ms de potencia de salida máximo; VOUT > 41 VDC |
| Las características de la salida cortocircuitan la prueba, sobre cierre del voltaje, conexión a granel de la salida de DC al perno M8 |
| DATOS ENTRADOS |
| Las tuberías de la CA entraron el voltaje (3 fase Y) 185 - 275 VAC, (monofásico) 320 - 475 VAC, (3 la fase Y) |
| CA actual/fase (en el voltaje de salida nominal) (dependiendo de tipo del módulo) 84-144 BRAZOS 4) |
28-48 BRAZOS 4) |
| Frecuencia (defecto: gama) de la sincronización 47-53 y herzios 57-63 |
| Frecuencia (sistema-capaz: herzios 47-53, herzios de la gama de la sincronización) 57-63 o ambo (adaptante) |
| Factor de poder/THD > 0,99 en del 50% la carga o más/ < 3="">
|
| Nominal del voltaje de DC/rango extendido (ninguna sobrecarga) 3) 45 - 58 VDC/40 - 45 VDC |
| DC 384 (máximos) actuales A A/540 durante la sobrecarga (15s) |
|
Fusible en L y N, enchufable caliente, varistor, enchufable caliente
La CA entrada de las características entró los terminales de tornillo individuales 10 mm2 para el L1, L2, L3, o el L1, el L1, el L1 + N y PE abultan conexión de la entrada CC al perno M8
Conexión de batería a granel de DC al perno M8
|
| OPCIONES |
| Control y supervisión (véase la ficha técnica Smartpack2) Smartpack2, incluyendo el tipo básico y de la entrada-salida industrial del monitor - 2 |
| LVBD 350 A |
| 1 PC 1-18 de la distribución de CA del polo (L conexión directamente en MCB), 2-20A, característica de C o de B |
1-18 PC, 2-20A, características de C o de B |
| distribución de CA de 3 polos (conexión L1-L3 directamente en MCB) - |
1-6 PC, 2-20A, características de C o de B |
| LA OTRA ESPECIFICACIÓN |
| Eficacia el >96% (modo de las tuberías (AC/AC y AC/DC)), el >94% (modo del inversor (DC/AC)) |
| Interruptor de puente manual 63 A (haga antes de rotura) |
| IP 20 de la clase de la protección |
| Temperatura de funcionamiento -40 a +55°C (- 40 a +131°F), humedad derecho de 5 - del 95% sin condensación |
| Temperatura de almacenamiento -40 a +85°C (- 40 a +185°F), humedad derecho de 0 - del 99% sin condensación |
| Dimensión []/peso de WxDxH de 482 x 432 x 311m m (7U) (19 x 17 x 12,3")/27kg (60 libras) |
| ESTÁNDARES DE DISEÑO |
| EN eléctrico 60950-1, seguridad de la seguridad del EN 62040-1 UPS |
|
EN 300 de la ETSI del EMC 386 V.1.6.1, parte 15 de la FCC CFR 47
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
EN 300 019 de la ETSI: 2-1 (clase 1,2), 2-2 (clase 2,3)
Condiciones de funcionamiento normales del ambiente a estar según la cláusula 4,1 RoHS (2011/65/EU) y WEEE (2002/96/EC) del 62040-3:2011 de IEC/EN obediente
|
| |
