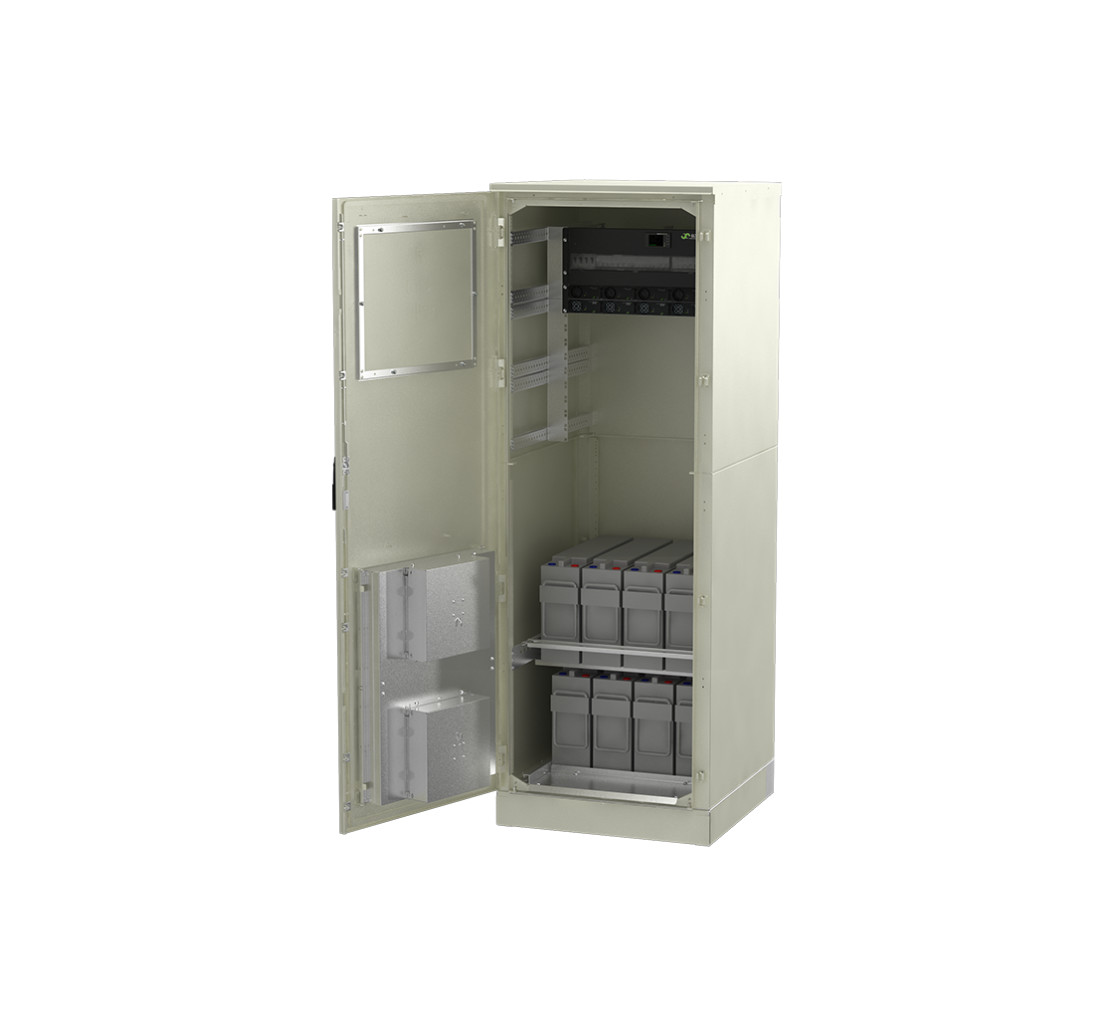

| Modelos / información de pedido 6kVA+12,8 kW DC |
6kVA+16,8kW DC |
6kVA+ 16,0 kW DC |
6kVA+21,0kW DC |
| Número de pieza CTEJ0834.4000 |
CTEJ0834.4001 |
CTE20834R1.4000 |
CTE30834R1.4000 |
| DATOS DE SALIDA AC |
| Voltaje (predeterminado) / (rango ajustable) 230 VAC / 200 - 240 VAC |
| Frecuencia (modo inversor predeterminado) 50 Hz (adaptable) |
| Frecuencia (modo inversor ajustable) 50Hz, 60Hz o última sincronización 50/60Hz (adaptable) |
| Potencia máxima (continua / sobrecarga (<15s) ) 4800 W (6000 VA) / 8000 VA |
| Corriente máxima (continua / sobrecarga (<15s) ) 26ARMS / 34,8ARMS |
| Corriente (máxima) Disparo rápido (20ms) 120A (6 x nominal) |
|
Tiempo de retención (caídas de tensión) (antes de cambiar a > 5 ms @ carga de 4800W
batería)
|
| THD < 1.5 % a carga resistiva |
| Características de salida Fusible en L y N, Conectable en caliente |
| DATOS DE SALIDA DC |
| Voltaje (predeterminado) / (rango ajustable) 53.5 VDC / 43 - 58 VDC |
| Potencia (máxima @entrada nominal) 12,8 kW 1) |
16,8 kW 1) |
16,0 kW 1) |
21,0 kW 1) |
| Corriente (máxima @VOUT ≤ 48 VDC) 267 A 1) |
350 A 1) |
333 A 1) |
437 A 1) |
| Tiempo de retención, potencia de salida máxima >10ms; VOUT > 41 VDC |
| Características de salida A prueba de cortocircuitos, Apagado por sobretensión |
| DATOS DE ENTRADA |
| Voltaje de entrada de red AC (3 fases Y) 400 VAC |
| Protección contra sobretensiones OVP Clase 2 |
| Corriente AC/Fase (a voltaje de salida nominal) (dependiendo del tipo) 28-58 ARMS 3) |
| Frecuencia (predeterminada: rango de sincronización) 47-53 Hz |
| Frecuencia (ajustable: rango de sincronización) 47-53 Hz, 57-63 Hz o ambos (adaptable) |
| Factor de potencia / THD > 0.99 a 50% de carga o más / < 3.5% |
|
Voltaje DC nominal / rango extendido (sin 45 - 58 V / 40 - 45 V
sobrecarga)2) DC DC
|
| Corriente DC (máxima) 128 A / 180A durante sobrecarga (15s) |
|
Fusible en L y N, Conectable en caliente, Varistor, Conectable en caliente
Características de entrada Terminales de tornillo individuales de entrada AC 10 mm2 para L1, L2, L3, N y PE Interruptor de batería (tipo enchufable), LVBD predeterminado
|
| DISTRIBUCIÓN DE CARGA 6kVA+12,8kW DC |
6kVA+16,8kW DC |
6kVA+16,0 kW DC |
6kVA+21,0 kW DC |
| LVLD 150 A |
- |
| Distribución AC de 1 polo (conexión L en MCB) 2*6A, 2*10A C |
| -48 VDC distribución (carga prioritaria) 2*10A,2*16A,2*32A,2*63A |
2*10A, 2*32A,2*63A |
2*10A,2*16A,2*32A,2*63A |
2*10A,2*16A,3*32A,3*63A |
| -48 VDC distribución (sin carga prioritaria) 2*10A, 2*32A, 2*63A |
- |
| Interruptor de batería 2*100 A, D (enchufable) |
2*200 A, D (enchufable) |
2*200 A, D (enchufable) |
2*250 A, D (enchufable) |
| OTRAS ESPECIFICACIONES |
| Control y monitoreo (ver hoja de datos Smartpack2) Montaje en panel Smartpack S |
Smartpack 2 |
| Eficiencia >96% (modo red (AC/AC y AC/DC)), >94% (modo inversor (DC/AC)) |
| Temperatura de funcionamiento -40 a +55°C (-40 a +131°F), humedad 5 - 95% RH sin condensación |
| Temperatura de almacenamiento -40 a +85°C (-40 a +185°F), humedad 0 - 99% RH sin condensación |
| Dimensiones[AnxPrxAl] / Peso 700 x 823x 1800mm (27,6 x 32,4 x 71”) / 250kg (551 lbs) |
| Clase de protección IP 55 |
| Color RAL 7035 |
| NORMAS DE DISEÑO |
| Seguridad eléctrica EN 60950-1, EN 62040-1 Seguridad UPS |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15
EN 61000-6-1 /-2/-3/-4
|
| Medio ambiente ETSI EN 300 019: 2-1 (Clase 1.2), 2-2 (Clase 2.3) & 2-3 (Clase 3.2) Cumple con RoHS (2011/65/EU) y WEEE (2002/96/EC) |
|
1) La carga AC tiene prioridad. Máximo disponible La potencia y corriente de salida DC dependen de 3) Si el voltaje DC se reduce por debajo de 43V, la corriente de entrada puede aumentar por encima de este nivel, carga AC instantánea y voltaje de entrada AC; es decir, máximo 10,9 kW/18,9 kW a plena potencia AC y
entrada nominal para 230VAC.
2) 40 - 45 VDC: rendimiento reducido - sin aumento de potencia y mayor THD de voltaje en AC
salida
|
