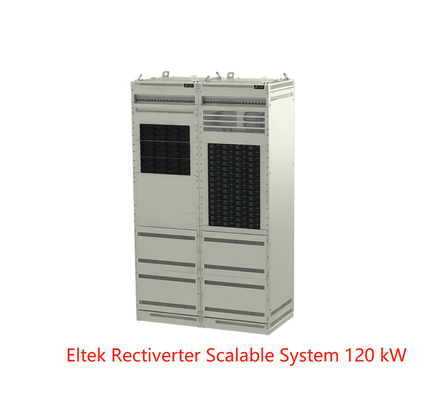

Sistema Eltek Rectiverter-Indoor Sistema escalable de 120 kW con entrada de CA A + B opcional (CDEJ6042.xxxx)
El sistema interno Rectiverter escalable proporciona energía de respaldo para cargas de 3 fases de 400 VAC o 230 VAC de 1 fase, y 48 VDC para cargas de CC y carga de la batería.
Sistema escalable para el rectificador 120 kW
El sistema tiene una capacidad de carga máxima de 108 kW, que es dinámicamente variable para proporcionar salidas de CA de hasta 90 kVA / 72 kW y también alimentar cargas de CC de hasta 72 kW con una distribución de CA y CC integrada.
Cuando se utilice en combinación con la entrada B opcional (entrada doble CA) que elimina la necesidad de un ATS tradicional (interruptor de transferencia automática),El sistema de interior Rectiverter representa lo último en flexibilidad y escalabilidad.
Principales características
Entrada de 400 VAC en 3 fases (Y)
400 VAC de salida en 3 fases (Y)
48 entradas/salidas VDC
Producción máxima de 90 kVA / 72 kW de CA
Producción máxima de corriente continua de 72 kW
Distribución de CA
Opción de distribución de CC
Opción A+B (entrada doble de CA)
Opción LVBD
Hasta 4 cuerdas de batería
Construido en tecnología de transferencia
Capacidad de sobrecarga del 150%, 15S
600% de corriente de salida rápida 20 ms
Con conexión en caliente

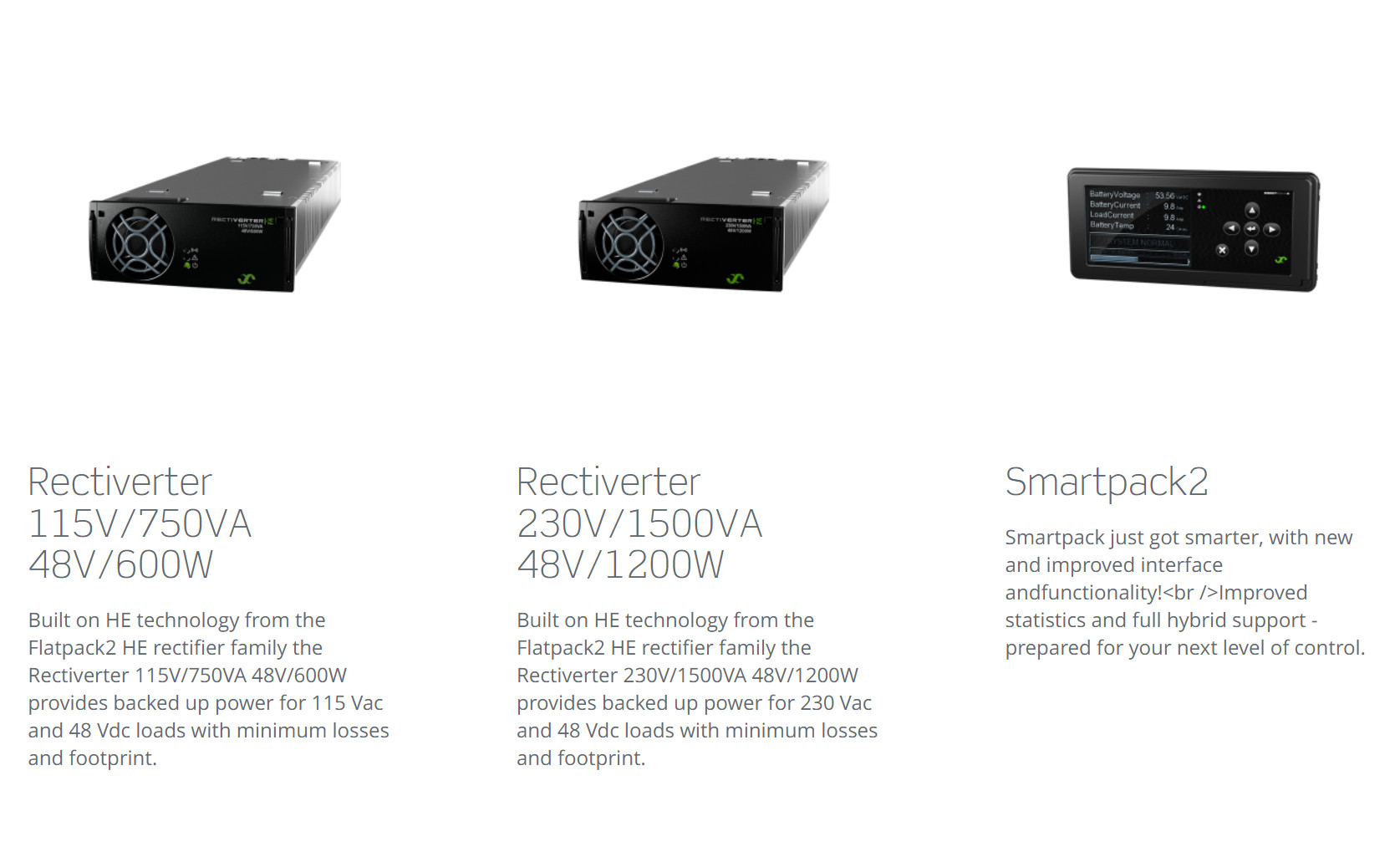

Controlador Smartpack2
Funciona en paralelo con los rectificadores Flatpack2
Cumplimiento global
Tecnología HE patentada
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Parámetros:
|
| Modelos / información de pedido |
|
El valor de la potencia de entrada de la corriente de corriente de la corriente de corriente de la corriente de corriente de la corriente de corriente de la corriente de corriente |
| Familia de productos |
|
Se aplicará el procedimiento siguiente: |
| Datos de salida de CA |
| La tensión (por defecto) / (rango ajustable) 1) |
|
Se aplicará una presión de presión de 40 VAC a la presión de presión de la máquina. |
| Frecuencia (modo del inversor predeterminado) |
|
50 Hz (adaptable) |
| Frecuencia (modo del inversor ajustable) |
|
50 Hz, 60 Hz o el último sincronizado 50/60 Hz (adaptable) |
| La potencia máxima (continua / sobrecarga (< 15 s)) |
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| La corriente máxima/fase (continua/sobrecarga (< 15 s)) |
|
En el caso de las entidades de crédito, el importe de las pérdidas se calcula de acuerdo con el método de cálculo de las pérdidas. |
| Corriente (máxima) salida rápida/fase (20 ms) |
|
640 A (6 veces el valor nominal) |
| El valor de la corriente de voltaje se calculará en función de la corriente de voltaje de la batería. |
|
Carga > 5 ms @ 72 kW |
| THD |
|
< 1,5% a carga resistiva |
|
Características de salida
|
Módulo: fusible en L y N, enchufable en caliente
Distribución AC de 1 polo o de 3 polos (conexión directa en MCB)
Capacidad máxima del interruptor de acuerdo con la capacidad máxima del interruptor recomendada para el módulo del rectificador
|
| Datos de salida de CC |
| Voltado (por defecto) / (rango ajustable) |
|
53.5 VDC / 43 - 58 VDC |
| Potencia (entrada máxima @nominal) |
|
72 kW 2) |
| La corriente (máximo @VOUT ≤ 48 VDC) |
|
1500 A 2) |
| Tiempo de espera, potencia de salida máxima |
|
Las emisiones de CO2 de los motores de combustión renovable se calcularán en función de las emisiones de CO2 de los motores de combustión renovable. |
| Características de salida |
|
A prueba de cortocircuito, sobre tensión apagado |
| Datos de entrada |
| Voltado de entrada de corriente alterna principal ((3 fase Y) |
|
con una capacidad de transmisión superior a 300 W |
| Corriente de CA/fase ((a voltaje de salida nominal) (dependiendo del tipo de módulo) |
140 a 240 ARMS 4) |
| Frecuencia (por defecto: rango de sincronización) |
|
47-53 y 57-63 Hz |
| Frecuencia (se puede ajustar: rango de sincronización) |
|
47-53 Hz, 57-63 Hz o ambos (adaptable) |
| Factor de potencia / THD |
|
> 0,99 a una carga igual o superior al 50% / < 3,5% |
| Válvula nominal de tensión continua/rango extendido (sin sobrecarga) (3) |
|
La velocidad máxima de la corriente de corriente es la velocidad máxima de la corriente. |
| Corriente continua (máximo) |
|
1920 A / 2700 A durante la sobrecarga (15s) |
| Características de entrada |
|
Módulo: fusible en L y N, conector caliente, varistor, conector caliente
Entrada de CA con terminales de tornillo individuales de 150 mm2 para L1-L3, N & PE
|
| El sistema de batería |
| Disminución de la batería de un polo |
2*TPS 2 (800-1600 A) |
4*TPS 00 soporte (250-600 A) |
| Las opciones |
| Potencia máxima de entrada B (con FP2 HE, rectificadores de 2 kW) |
|
72 kW |
| Potencia máxima de entrada B (con FP2 HE, rectificadores de 3 kW) |
|
108 kW |
| Distribución de corriente continua (conexión directamente en el interruptor) |
|
1-125 A, 1 interruptor de postes (máximo 30 pc 18 mm, máximo 20 pc 27 mm) |
| El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
|
1800 A |
| Otras especificaciones |
| Eficiencia |
> 96% (modo principal (AC/AC y AC/DC)), > 94% (modo inversor (DC/AC)) |
| Clase de protección |
IP 20 |
|
|
| Temperatura de funcionamiento |
-40 a +55°C (-40 a +131°F), humedad 5 - 95% RH no condensante |
| Temperatura de almacenamiento |
-40 a +85°C (-40 a +185°F), humedad 0 - 99% RH no condensante |
| Dimensiones [WxDxH] / Peso |
Se aplican las siguientes medidas: |
| Normas de diseño |
| Seguridad eléctrica |
EN 60950-1, EN 62040-1 Seguridad de las UPS |
|
| CEM |
ETSI EN 300 386 V. Las emisiones de gases de efecto invernadero y de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero y de gases de efecto invernadero.1.6.1, FCC CFR 47 Parte 15
En el caso de los productos de la categoría N1 y N2, el valor de los productos de la categoría N2 será el valor de los productos de la categoría N3.
|
|
|
Medio ambiente
|
ETSI EN 300 019: 2-1 (clase 1.2), 2-2 (clase 2.3)
Las condiciones normales de funcionamiento deberán cumplir los requisitos de la norma IEC/EN 62040-3:2011 cláusula 4.1 RoHS (2011/65/UE) y RAEE (2002/96/CE)
|
|
1) Los rangos de tensión de salida se configuran en fábrica y tienen una llave individual en el chasis superior
3) 40 - 45 VDC: rendimiento reducido - no hay aumento de potencia y aumento de voltaje THD en la salida CA.
|
2) La carga de CA tiene prioridad.DisponibleLa potencia de salida y la corriente de corriente continua dependen de la corriente instantánea
carga CA y voltaje de entrada CA, es decir, un máximo de 48 kW/1000 A a plena potencia CA y entrada nominal para 230 VAC.
4) Si la tensión de corriente continua se reduce a menos de 43 V, la corriente de entrada puede aumentar por encima de este nivel
|
* El Rectiverter interior gabinete con alimentación AC & DC en un gabinete
