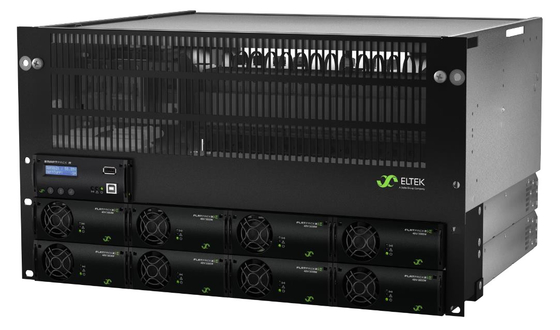

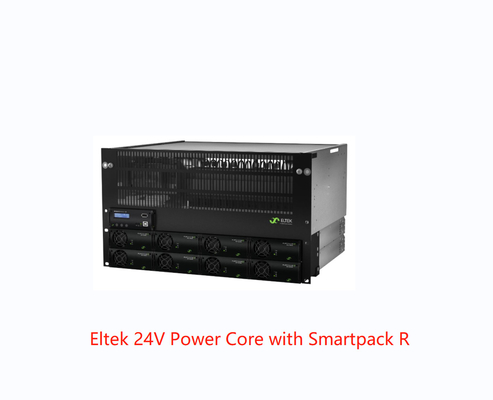

Eltek integró 24V el sistema eléctrico 5U/8U 300A/600A con el regulador de Smartpack R y el módulo de Flatpack2 48/1800HE
La combinación de diseño, de densidad de poder y de confiabilidad rentables hace el Flatpack2 una familia de producto que se destaque verdad y proporcione disponibilidad incomparable de la red. T
él flexibilidad del rectificador Flatpack2 significa eso
puede ser utilizado en una amplia variedad de usos 48VDC y 24VDC a través del globo
USOS
TELECOMUNICACIONES – MÓVILES/RADIO
· Sitios de radio de la célula de las estaciones de base
· LTE/4G/WiMax
· Sistemas distribuidos de la antena
· Microonda
· Banda ancha
TELECOMUNICACIONES – FIJAS
· Servidores/interruptores de la telefonía
· Fibras ópticas/FTTx
· Microonda
· Cable
· Banda ancha
CARACTERÍSTICAS DOMINANTES
l · SISTEMA COMPLETO
l · REGULADOR DE SMARTPACK R
l · CONTROL AVANZADO Y
l SUPERVISIÓN A TRAVÉS DEL PUERTO ETHERNET
l · EL USB MECANOGRAFÍA UN ANFITRIÓN PARA EL ENCHUFE
l DISPOSITIVOS (EG. WIFI; MEMORIAS USB)
l · EL USB MECANOGRAFÍA B PARA EL CONTROL
l · EFICACIA ALTA ESTUPENDA
l RECTIFICADORES
l · MÓDULOS ENCHUFABLES CALIENTES
l · POSICIONES del TRITURADOR de la BATERÍA 6X
l · LVBD
l · 18X DISTRIBUCIÓN de la CARGA MCB
l · LVLD (OPCIONAL)
l · 5U a la ALTURA 8U
l · APROBACIONES GLOBALES
Parámetros:
| |
|
|
|
|
|
|
|
|
| MODELO |
24VDC |
|
|
48VDC |
|
|
Número de parte
(Sistema eléctrico configurado de las telecomunicaciones)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
|
|
|
|
|
|
| MÓDULO DE PODER |

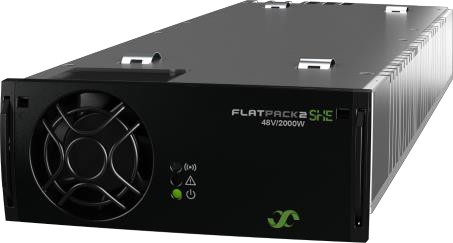

| Flatpack2 rectificador 1) |
Flatpack2 24/1800 ÉL |
|
Flatpack2 48/2000 ÉL o ELLA Flatpack2 48/3000 ÉL o ELLA |
| DATOS ENTRADOS |
| Voltaje (gama) |
85-300 VAC |
|
|
85-300 VAC (ÉL módulo) 85-264 VAC (ELLA módulo) |
| Frecuencia |
45-66 herzios |
|
|
|
|
|
| Configuración de las tuberías |
2) individual/1p230 VAC TN/3p400 VAC TN/1p230 VAC LAS TIC/3p230 VAC LAS TIC |
| Conexión |
Bloques de terminales, 16 mm2 máximos |
|
|
|
|
| DATOS HECHOS SALIR |
| Voltaje |
+24 VDC |
|
|
-48 VDC |
|
| Actual (máximo) |
600 A |
|
|
600 A |
|
|
| DISTRIBUCIÓN DE LA BATERÍA |
|
| Número de posiciones del triturador de la batería |
6x 100 A |
|
|
|
|
|
| LVBD |
Defecto 300 A A/600 |
|
150 opcionales A/500 A/600 A A/300 |
| DISTRIBUCIÓN DE CARGA |
|
| Número de posiciones de la carga MCB |
18x 18 milímetros o 9x 18 milímetro + 6x 27 milímetros |
|
|
|
| LVLD |
300 opcionales A A/600 |
|
150 opcionales A/500 A/600 A A/300 |
| Tipo del triturador de la carga |
Estruendo montado sobre carriles, 18 milímetros y 27 milímetros de ancho (13 milímetros a petición) |
|
| CONTROL Y SUPERVISIÓN |
|
| Unidad del control y de supervisión 3) |

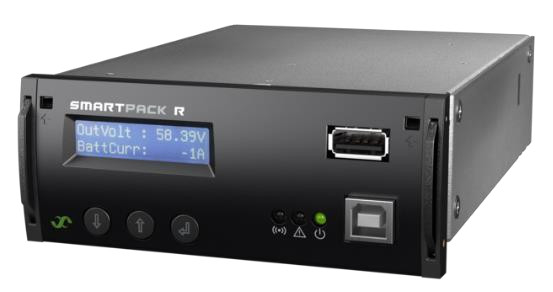

Smartpack R |
|
|
|
|
|
| Entradas |
entradas de 6x Digitaces (para supervisar del equipo externo) |
|
| Salidas |
retransmisiones de la alarma 6x |
|
|
|
|
|
| OTRAS ESPECIFICACIONES |
|
| Aislamiento |
3,0 kVAC – entrada a hacer salir
1,5 kVAC – entrada a conectar a tierra
0,5 kVDC – salida a conectar a tierra
|
|
|
|
|
| Temperatura de funcionamiento |
°C -40 a +60 [- °F 40 a +140] |
|
|
|
|
| Temperatura de almacenamiento |
°C -40 a +85 [- °F 40 a +185] |
|
|
|
|
| Dimensiones (W x D x H) 4) |
482 x 380 altura de x H milímetros [19 x pulgada 14,9 de x H] (h):
- 5U: 222 milímetros [8,8 pulgadas]
- 6U: 267 milímetros [10,5 pulgadas]
|
482 x 380 altura de x H milímetros [19 x pulgada 14,9 de x H] (h):
- 5U: 222 milímetros [8,8 pulgadas]
- 6U: 267 milímetros [10,5 pulgadas]
- 7U: 311 milímetros [12,3 pulgadas]
- 8U: 356 milímetros [14 pulgadas]
|
| Peso (excepto los módulos) |
Aproximadamente 5 kilogramos [11 libras] |
|
|
|
|
| ESTÁNDARES DE DISEÑO |
|
| Seguridad eléctrica |
IEC/UL 60950-1
CSA 22,2
|
|
|
|
|
|
| EMC |
EN 300 de la ETSI 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Ambiente |
EN 300 019-2-1 (clase 1,2) /-2 (clase 2,3) /-3 (clase 3,2) de la ETSI
EN 300 132-2 DE LA ETSI
Condiciones de funcionamiento normales según la cláusula 4,2 del 62040-5-3:2016 del IEC. Otras condiciones de funcionamiento según la cláusula 4,3 del 62040-5-3:2016 del IEC, deben ser aconsejadas
|
|
1) Vea la ficha técnica del rectificador Flatpack2 para los detalles
2) Cuando el sistema se configura sin la opción del dispositivo del SPD
|
3) Vea la ficha técnica del regulador de Smartpack R para los detalles
4) La profundidad mínima recomendada del gabinete es 400 milímetros [15,7 pulgadas]
|
