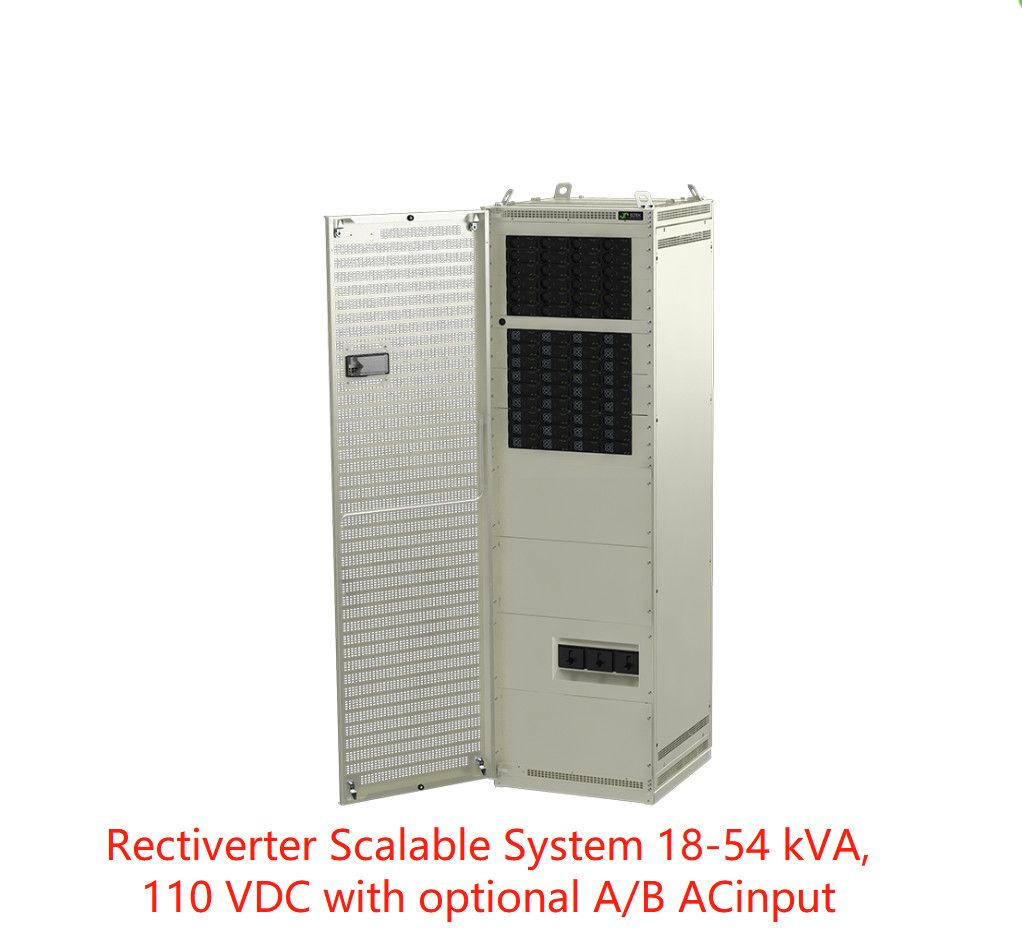

Sistema escalable Eltek Rectiverter Indoor 18-54 kVA, entrada A+B de 110 VCC (CIEJ3643.4xxx)
Sistema escalable Eltek Rectiverter Indoor 18-54 kVA, entrada A+B de 110 VCC (CIEJ3643.4xxx)
El sistema interior Rectiverter escalable proporciona energía de respaldo para cargas trifásicas de 400 VCA o monofásicas de 230 VCA, y energía de 48 VCC para cargas de CC y carga de baterías.
El sistema interior Rectiverter escalable proporciona energía de respaldo de CA para cargas trifásicas de 400 VCA o monofásicas de 230 VCA, y energía de 110 VCC para la carga de baterías y cargas de CC opcionales
En combinación con la entrada B opcional (entrada de CA dual) elimina la necesidad de un ATS (Interruptor de Transferencia Automática) tradicional. Donde el cambio de la entrada A a la B, es una operación fluida sin interrupción en la carga de CA.
Cuando se configura con entrada de CA dual para usar como un SAI de CA, se clasifica como - VFI SS 111 según EN 62040-3
Características principales
- Entrada trifásica de 400 VCA (Y)
- Salida trifásica de 400 VCA (Y)
- Entrada/salida de 110 VCC
- Salida de CA máx. 54 kVA / 43,2 kW
- Salida de CC máx. 43,2 kW
- Salida de CA a granel protegida
- Opción A+B (entrada de CA dual)
- Opción de derivación manual
- Hasta 4 cadenas de baterías
- Tecnología de transferencia incorporada
- Capacidad de sobrecarga del 150%, 15S
- Corriente de disparo rápido del 600% 20 ms
- Conectable en caliente
- Controlador Smartpack2
- Funciona en paralelo con los rectificadores Flatpack2
- Cumplimiento global
- Tecnología HE patentada

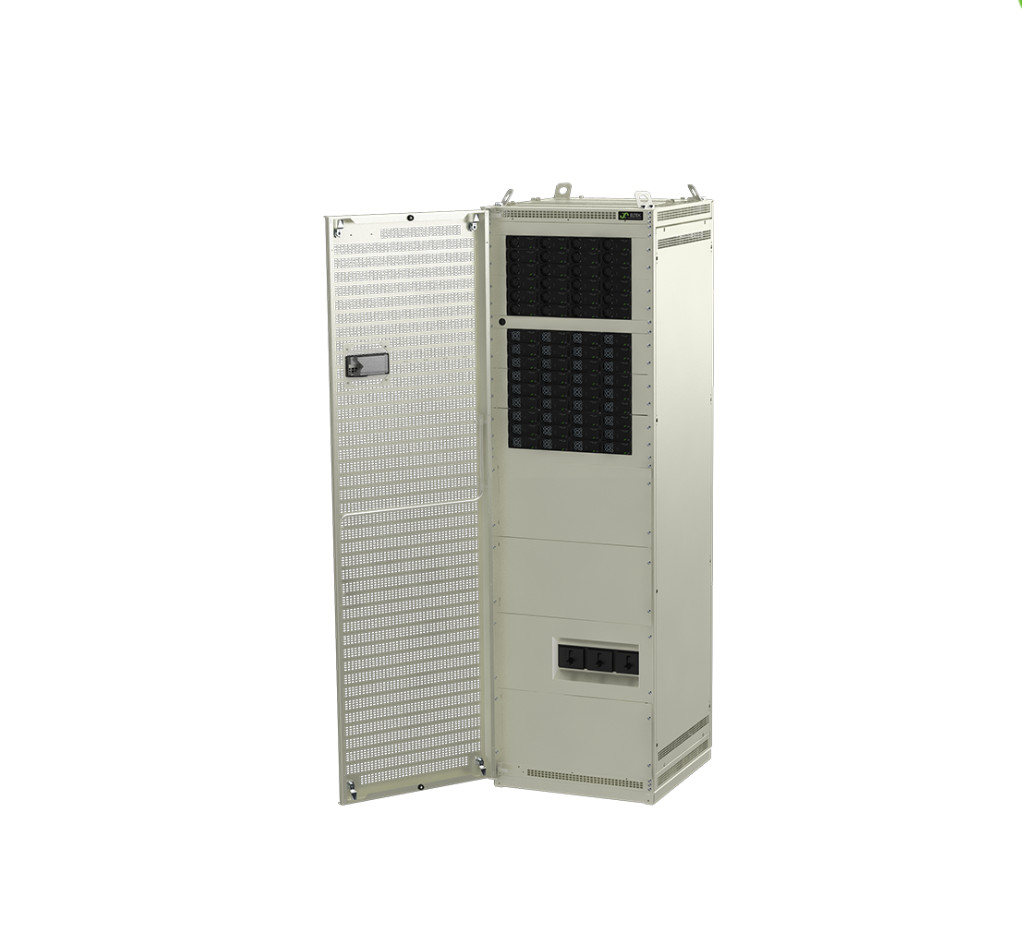

VISTA FRONTAL 54 KVA + 48 KW ENTRADA A
|
| MODELO |
72 KW |
| Número de pieza |
CIEJ3643.xxxx |
| DATOS DE ENTRADA |
| Rango de voltaje CA (trifásico Y) |
320-475 V |
| Rango de voltaje CC |
90-145 V |
| Corriente máxima CA (por fase) |
92-138 A |
| Frecuencia |
50 Hz / 60 Hz |
| Factor de potencia |
> 0.99 |
| DATOS DE SALIDA |
| Rango ajustable CA (trifásico Y) |
346-415 V |
| Rango ajustable CC |
97-145 V |
| Potencia máxima de salida CA |
54,0 kVA / 43,2 kW |
| Potencia máxima de salida CC |
43,2 kW |
| Factor de potencia de carga admisible |
0 Ind. a 0 Cap. |
| Frecuencia |
50 Hz / 60 Hz |
| Disyuntor de batería (2 polos) |
2*630 A |
| OPCIONES |
| Entrada B (entrada de CA dual) |
48 kW |
| Interruptor de derivación manual |
Interno |
|
Parámetros:
|
| Modelos / información de pedido |
54 kVA + 48 kW Entrada A |
54 kVA + 48 kW Entrada B |
| Familia de productos |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| DATOS DE SALIDA DE CA |
| Voltaje (predeterminado) / (rango ajustable)1) |
|
400 VCA trifásico (Y) / 346-415 VCA |
| Frecuencia (modo inversor predeterminado) |
|
50 Hz (adaptable) |
| Frecuencia (modo inversor ajustable) |
|
50Hz, 60Hz o último sincronizado 50/60Hz (adaptable) |
| Potencia máxima (continua / sobrecarga (<15s) ) |
|
43,2 kW (54 kVA) / 72 kVA |
| Corriente máxima/fase (continua / sobrecarga (<15s) ) |
|
78ARMS / 104,4ARMS |
| Corriente (máxima) Disparo rápido/fase (20ms) |
|
380A (6 x nominal) |
| Tiempo de espera (caídas de voltaje) (antes de cambiar a batería) |
|
> 5 ms a carga de 43,2 kW |
| THD |
|
< 1,5 % a carga resistiva |
| Características de salida |
Módulo: Fusible en L y N, Conectable en caliente
MCCB de 100 A, terminales de tornillo individuales de salida de CA de 70 mm2 para L1-L3, N y PE
|
| DATOS DE SALIDA DE CC |
| Voltaje (predeterminado) / (rango ajustable) |
|
122,5 VCC / 97 - 145 VCC |
| Potencia (máxima @entrada nominal) |
|
43,2 kW 2) |
| Corriente (máxima @VOUT ≤ 48 VCC) |
|
400 A 2) |
| Tiempo de espera, potencia máxima de salida |
|
>10ms; VOUT > 97 VCC |
| Características de salida |
|
A prueba de cortocircuitos, Apagado por sobretensión
Conexión de entrada/salida de batería al perno M10
|
| DATOS DE ENTRADA |
| Voltaje de entrada de red CA (trifásico Y) |
|
320-475 VCA, |
| Corriente CA/fase (a voltaje de salida nominal) (dependiendo del tipo de módulo) |
92-138 ARMS 4) |
| Frecuencia (predeterminada: rango de sincronización) |
|
47-53 y 57-63 Hz |
| Frecuencia (ajustable: rango de sincronización) |
|
47-53 Hz, 57-63 Hz o ambos (adaptable) |
| Factor de potencia / THD |
|
> 0,99 a carga del 50% o más / < 3,5% |
| Voltaje CC nominal / rango extendido (sin sobrecarga)3) |
|
102 - 145 VCC / 90 - 145 VCC |
| Corriente CC (máxima) |
|
450 A / 648 A durante sobrecarga (15 s) |
| Características de entrada |
Módulo: Fusible en L y N, Conectable en caliente, Varistor, Conectable en caliente
MCCB de 160 A, terminales de tornillo individuales de entrada de CA de 70 mm2 para L1-L3, N y PE
|
| DISYUNTOR DE BATERÍA Y CARGA |
| Disyuntor de batería de 2 polos |
|
2*MCCB 630 A |
1*MCCB 880 A |
| Disyuntor de carga de 2 polos |
|
- |
1*MCCB 630 A |
| OPCIONES |
| Potencia máxima de entrada B (con FP2 HE, rectificadores de 2 kW) |
|
48 kW |
| Interruptor de derivación manual |
|
2*160 A |
| OTRAS ESPECIFICACIONES |
| Eficiencia |
>96% (modo red (CA/CA y CA/CC)), >94% (modo inversor (CC/CA)) |
| Clase de protección |
IP 20 |
|
|
| Temperatura de funcionamiento |
-40 a +55°C (-40 a +131°F), humedad 5 - 95% RH sin condensación |
| Temperatura de almacenamiento |
-40 a +85°C (-40 a +185°F), humedad 0 - 99% RH sin condensación |
| Dimensiones[AnxPrxAl] / Peso |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| NORMAS DE DISEÑO |
| Seguridad eléctrica |
EN 60950-1, EN 62040-1 Seguridad de SAI |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Medio ambiente
|
ETSI EN 300 019: 2-1 (Clase 1.2), 2-2 (Clase 2.3)
Las condiciones normales de funcionamiento deben ser según IEC/EN 62040-3:2011 cláusula 4.2
Otras condiciones de funcionamiento según IEC 62040-3:2011 cláusula 4.3, deben ser informadas 2011/65/EU (RoHS) y 2012/19/EU (WEEE)
|
|
1) Los rangos de voltaje de salida se configuran en fábrica y tienen un enclavamiento individual en el chasis superior
3) 90 - 102 VCC: rendimiento reducido - sin aumento de potencia y aumento del THD de voltaje en la salida de CA.
|
2) La carga de CA tiene prioridad. Máximo disponible La potencia y la corriente de salida de CC dependen de la carga de CA instantánea y el voltaje de entrada de CA; es decir, máximo 28 ,8kW/260 A a plena potencia de CA y entrada nominal para 230 VCA.
4) Si el voltaje de CC se reduce por debajo de 97 V, la corriente de entrada puede aumentar por encima de este nivel
|
* El gabinete Rectiverter interior con alimentación de CA y CC en un solo gabinete
