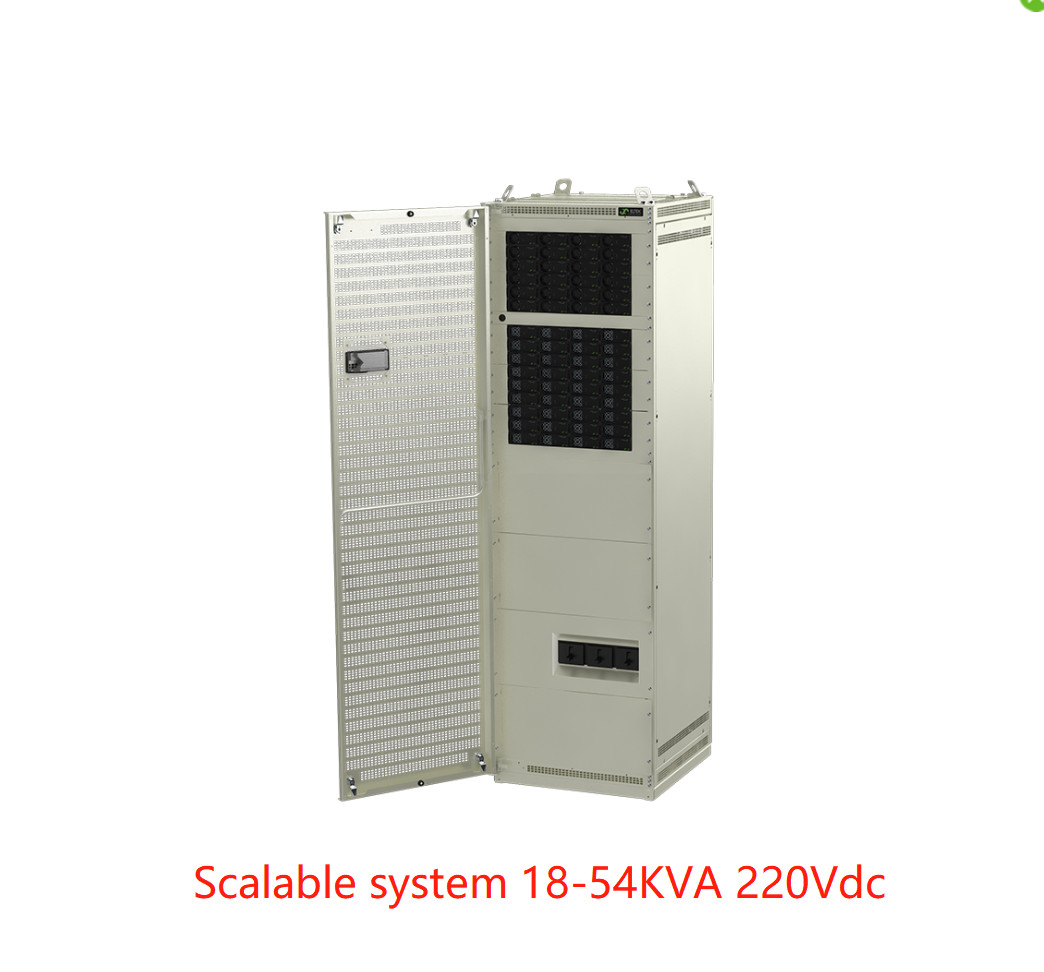

Poder de reserva de la CA del sistema escalable interior 18-54KVA 220Vdc del sistema del rectiverter de Eltek para 400 VAC o 230Vac (CIEJ3643.4xxx)
Poder de reserva de la CA del sistema escalable interior 18-54KVA 220Vdc del sistema del rectiverter de Eltek para 400 VAC o 230Vac (CIEJ3643.4xxx)
El sistema interior escalable de Rectiverter proporciona el poder de reserva de la CA para
VAC trifásicos o 230 de 400 VAC cargas de 1 fase, y 220 VDC de poder para la batería
carga y cargas opcionales de DC. La salida flexible de DC se puede fijar a
copia de seguridad de batería grande de la recarga con tiempo de la protección hasta 10 horas.
Conjuntamente con la B-entrada opcional (entrada dual de la CA) elimina
necesite para un ATS tradicional (interruptor automático de la transferencia). Donde el interruptor de A a la entrada de B
, está una operación inconsútil sin
interrupción en la carga de CA
.
Conjuntamente con la B-entrada opcional (entrada dual de la CA) elimina la necesidad de un ATS tradicional (interruptor automático de la transferencia). Donde está una operación el interruptor de A a la entrada de B, inconsútil sin la interrupción en la carga de CA.
Cuando está configurado con la entrada dual de la CA para el uso como CA UPS, clasifica como - VFI SS 111 según EN 62040-3
Características dominantes
l 400 VAC entrada de 3 fases (y)
l 400 VAC salida de 3 fases (y)
l entrada-salida de 220VDC
l 54 KVA máximo/43,2 kilovatios de la salida de la CA
l 43,2 kilovatios máximos de la salida de DC
l protegió salida a granel de la CA
l opción de A+B (entrada dual de la CA)
l opción manual de puente
l hasta 4 secuencias de la batería
l construyó en tecnología de la transferencia
l capacidad de la sobrecarga del 150%, 15S
l ms actual 20 del viaje rápido del 600%
l enchufable caliente
l regulador de Smartpack2
l actúa paralelamente a los rectificadores Flatpack2
l conformidad global
l lo patentó tecnología
Parámetros:
| |
| Modelos/información el ordenar |
54 KVA + 48 kilovatios de la Uno-entrada |
54 KVA + 48 kilovatios de la B-entrada |
| Familia de producto |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| LA CA HIZO SALIR DATOS |
| Voltaje ()/(del defecto gama ajustable) 1) |
|
400 fase del VAC 3 (y)/346-415 VAC |
| Frecuencia (modo del inversor del defecto) |
|
50 herzios (de adaptante) |
| Frecuencia (modo sistema-capaz del inversor) |
|
50Hz, 60Hz o 50/60Hz synced pasados (adaptantes) |
| Máximo del poder (continuo/sobrecarga (<15s>
| |
43,2 kilovatio (54)/72 KVA del KVA |
| Máximo/fase actuales (continua/sobrecarga (<15s>
| |
78ARMS/104,4ARMS |
| Viaje/fase rápidos (máximos) actuales (20ms) |
|
380A (nominal de 6 x) |
| Soporte (inmersiones del voltaje) (antes de la transferencia a la batería) |
|
> ms 5 @ carga de 43,2 kilovatios |
| THD |
|
< 1="">
|
| Características de la salida |
Módulo: Fusible en L y N, enchufable caliente
100 Un MCCB, CA hicieron salir los terminales de tornillo individuales 70 mm2 para L1-L3, N y el PE
|
| DC HIZO SALIR DATOS |
| Voltaje ()/(del defecto gama ajustable) |
|
122,5 VDC/97 - 145 VDC |
| Poder (entrada máxima del @nominal) |
|
43,2 kilovatios 2) |
| Actual (≤ máximo de @VOUT 48 VDC) |
|
400 A 2) |
| Soporte el tiempo, máximo de potencia de salida |
|
>10ms; VOUT > 97 VDC |
| Características de la salida |
|
Prueba del cortocircuito, sobre cierre del voltaje
La batería entró la conexión de /output al perno M10
|
| DATOS ENTRADOS |
| Voltaje entrado de las tuberías de la CA (3 fase Y) |
|
320-475 VAC, |
| CA actual/fase (en el voltaje de salida nominal) (dependiendo de tipo del módulo) |
92-138 BRAZOS 4) |
| Frecuencia (defecto: gama de la sincronización) |
|
herzios 47-53 y 57-63 |
| Frecuencia (sistema-capaz: gama de la sincronización) |
|
47-53 herzios, herzios 57-63 o ambo (adaptante) |
| Factor de poder/THD |
|
> 0,99 en del 50% la carga o más/ < 3="">
|
| Nominal del voltaje de DC/rango extendido (ninguna sobrecarga) 3) |
|
102 - 145 VDC/90 - 145 VDC |
| DC actual (máximo) |
|
450 A A/648 durante la sobrecarga (15s) |
| Características entradas |
Módulo: Fusible en L y N, enchufable caliente, varistor, enchufable caliente
160 Un MCCB, CA entraron los terminales de tornillo individuales 70 mm2 para L1-L3, N y el PE
|
| TRITURADOR DE LA BATERÍA Y DE LA CARGA |
| triturador de la batería 2-pole |
|
2*MCCB 630 A |
1*MCCB 880 A |
| triturador de la carga 2-pole |
|
- |
1*MCCB 630 A |
| OPCIONES |
| poder máximo de la B-entrada (con FP2 ÉL, rectificadores de 2 kilovatios) |
|
48 kilovatios |
| Interruptor de puente manual |
|
2*160 A |
| LA OTRA ESPECIFICACIÓN |
| Eficacia |
>el 96% (modo de las tuberías (AC/AC y AC/DC)), el >94% (modo del inversor (DC/AC)) |
| Clase de la protección |
IP 20 |
|
|
| Temperatura de funcionamiento |
-40 a +55°C (- 40 a +131°F), humedad derecho de 5 - del 95% sin condensación |
| Temperatura de almacenamiento |
-40 a +85°C (- 40 a +185°F), humedad derecho de 0 - del 99% sin condensación |
| Dimensión []/peso de WxDxH |
600 x 600x 2000m m (23,7 x 23,7 x 78,8")/300 kilogramos (1100 libras) |
| ESTÁNDARES DE DISEÑO |
| Seguridad eléctrica |
EN 60950-1, seguridad del EN 62040-1 UPS |
|
| EMC |
EN 300 de la ETSI 386 V.1.6.1, parte 15 de la FCC CFR 47
EN 61000-6-1 /-2/-4/-5
|
|
|
Ambiente
|
EN 300 019 de la ETSI: 2-1 (clase 1,2), 2-2 (clase 2,3)
Condiciones de funcionamiento normales a estar según la cláusula 4,2 del 62040-3:2011 de IEC/EN
Otras condiciones de funcionamiento según la cláusula 4,3 del 62040-3:2011 del IEC, deben ser 2011/65/EU aconsejados (RoHS) y 2012/19/EU (WEEE)
|
|
1) Las gamas del voltaje de salida configuraron en fábrica y tienen cerrar individual en chasis superior
3) 90 - 102 VDC: funcionamiento reducido - ninguna alza y voltaje creciente THD del poder en salida de la CA.
|
2) La carga de CA tiene prioridad. DC disponible máximo de potencia de salida y actual es dependiente en voltaje inmediato de la carga de CA y de entrada de la CA; es decir 28 máximos, 8kW/260 A en la corriente ALTERNA completa y entrada nominal para 230VAC.
4) Si el voltaje de DC se tira debajo de 97 V la corriente de entrada puede aumentar sobre este nivel
|
* el gabinete interior de Rectiverter con la alimentación de la CA &DC adentro un gabinete
