Eltek 380V a 54V sistemas de conversión de CC a CC Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Eltek 380 V a 54 V sistemas de conversión de CC a CC Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)

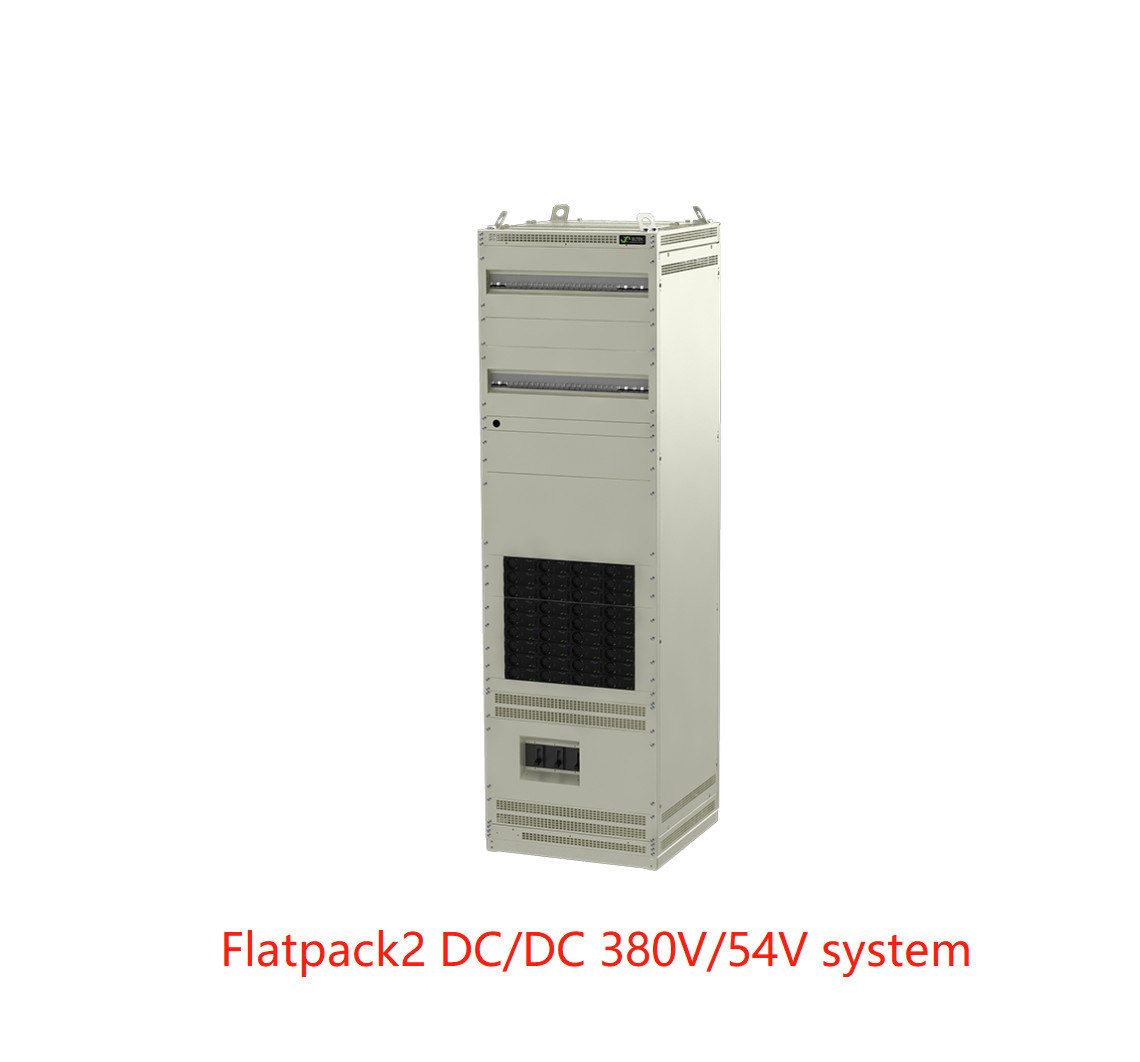

El sistema Flatpack2 DC/DC 380V/54V
El uso del módulo Flatpack2 DC/DC 380V/48V 3000W SHE con la unidad de control y monitoreo Smartpack2 de Eltek, rica en características, permite a los sitios beneficiarse de la utilización de 380 Vdc como voltaje de transmisión.
Ya sea para una alternativa competitiva a los UPS tradicionales en los centros de datos, o para las centrales eléctricas centrales en las expansiones de las instalaciones de telecomunicaciones.
La integración de módulos convertidores de ultra alta eficiencia de última generación con la unidad de monitoreo y control Smartpack2 de Eltek,el sistema de alimentación de alto rendimiento Flatpack2 DC/DC 380V/54V convierte el voltaje del bus de 380 Vdc en un 54 Vdc regulado con una eficiencia del módulo de 98.2 por ciento
Principales características
Protección de entrada
La versatilidad
L Escalabilidad
Modular construye a medida que crece su carga
L Eficiencia súper alta (SHE)
El controlador Smartpack2
Se puede enchufar en caliente
I 50-55 Vdc de salida ajustable
Tecnología patentada SHE
Las aplicaciones
TELECOM
• ampliación de las oficinas centrales de telecomunicaciones
• Mejoras de las instalaciones de alta potencia
Centros de datos
• Conversión de 380 VDC (260-400 VDC) a 50-55 VDC
• Instalaciones de colocación
• Reemplazo de las instalaciones UPS+VDC
Parámetros:
|
| Modelo |
Sistema de 36 kW |
Sistema de 72 kW |
Sistema de 108 kW |
| Número de la parte |
Se trata de una serie de medidas que se aplican a las empresas. |
Se trata de una serie de medidas de seguridad. |
CDT33642.xxx |
| Datos de entrada |
| Voltagem (rango de funcionamiento) |
260 - 400 VDC |
| Corriente máxima |
147.6 A |
295.2 A (2x 147.6 A) |
442.8 A (3x 147.6 A) |
| Protección (nivel de módulo) |
Fuse, apagado cuando el VIN está fuera del rango |
| Protección (nivel de gabinete) |
1 x 160 A MCCB |
2x 160 A MCCB, para el cual se utiliza el sistema de control de velocidad. |
3x 160 A MCCB, para el cual se utiliza el método de comprobación de las emisiones de CO2 |
| DATOS de salida |
| Voltado (por defecto) |
54.5 VDC |
| Válvula de tensión (rango regulable) |
50 - 55 VDC |
| Potencia máxima, entrada nominal |
36 kW |
72 kW |
108 kW |
| Se aplicará la corriente máxima, @VOUT = 50 VDC. |
720 A |
1440 A |
2160 A |
| Compartición actual |
± 5% de la corriente máxima de 10 a 100% de carga |
| Regulación del voltaje estático |
± 0,5% desde 0 100% de carga y entrada nominal |
| Regulación dinámica del voltaje |
± 5,0 % para una variación de carga del 10-90% o del 90-10%, tiempo de regulación < 50 ms |
| Salidas de CC |
Hasta 2 veces 30 modos ≤ 63 A MCB Hasta 2 veces 20 modos ≤ 125 A MCB |
| Protección |
Apagado por sobrevolución; prueba de cortocircuito; alta temperatura; limitación de corriente de entrada por enchufe en caliente; OR-ing FET |
| Información adicional |
Véase la hoja de datos de Flatpack2 DCDC 380V 48V 3000W SHE |
| Control y seguimiento |
| Unidad de seguimiento |
El paquete inteligente2 |
| Operación local |
Display y teclas, interfaz WEB a través de un navegador estándar |
| Operación a distancia |
Interfaz WEB; MODBUS; Protocolo SNMP y correo electrónico |
|
Las alarmas
|
Alarmas de baja y alta tensión de salida (niveles menores y mayores), alarma de fallas de tierra, alarma de temperatura, alarma de interrupción de las centrales, alarma de interruptor de carga y mucho más. |
| Información adicional |
Véase la hoja de datos de Smartpack2 |
| Otras especificaciones |
| Eficiencia máxima |
98.2 % |
|
El aislamiento
|
4.2 kVDC ️ entrada y salida
2.2 kVDC ️ tierra de entrada
0.5 kVDC ‡ tierra de salida
|
| Temperatura de funcionamiento |
-20 a +45 °C (-4 a +113 °F) potencia posible de reducción por encima de 40 °C (104 °F) |
| Temperatura de almacenamiento |
-40 a +85 °C (-40 a +185 °F) |
| Humedad |
5 ∼ 95% RH, no condensante |
| Las dimensiones [WxHxD] |
Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
| Normas de diseño |
| Seguridad eléctrica |
Se aplicará la norma IEC/EN 60950-1: 2013 |
|
CEM
|
Se aplicará la norma IEC/EN 61000-6-1.2007,
Se aplicarán los siguientes requisitos:2005,
La norma IEC/EN 61000-6-3:2007 + A1:2011, IEC/EN 61000-6-4:2007 + A1:2011, ETSI EN 300 386 v2.1.1: 2016
|
|
Medio ambiente
|
Probado de acuerdo con:
Se aplicarán las siguientes medidas:2.1: 2014 (clase 1.2);
Se aplicarán las siguientes medidas:3.1: 2013 (clase 2.3);
Se aplicarán las siguientes medidas:1.1; 2011/65/UE (RoHS) y 2008/98/CE (RAEE)
Condiciones normales de funcionamiento de acuerdo con la norma IEC/EN 62040-5-3:2016, punto 4.2, deberán informarse otras condiciones de funcionamiento según el punto 4.3.
|
| 1) Vistas del gabinete mostradas sin puertas. |
