Sistema de alimentación Eltek Flatpack2 5U 6U 7U con módulo de distribución de 300A/ 500A FP2 2000W / FP2 3000W

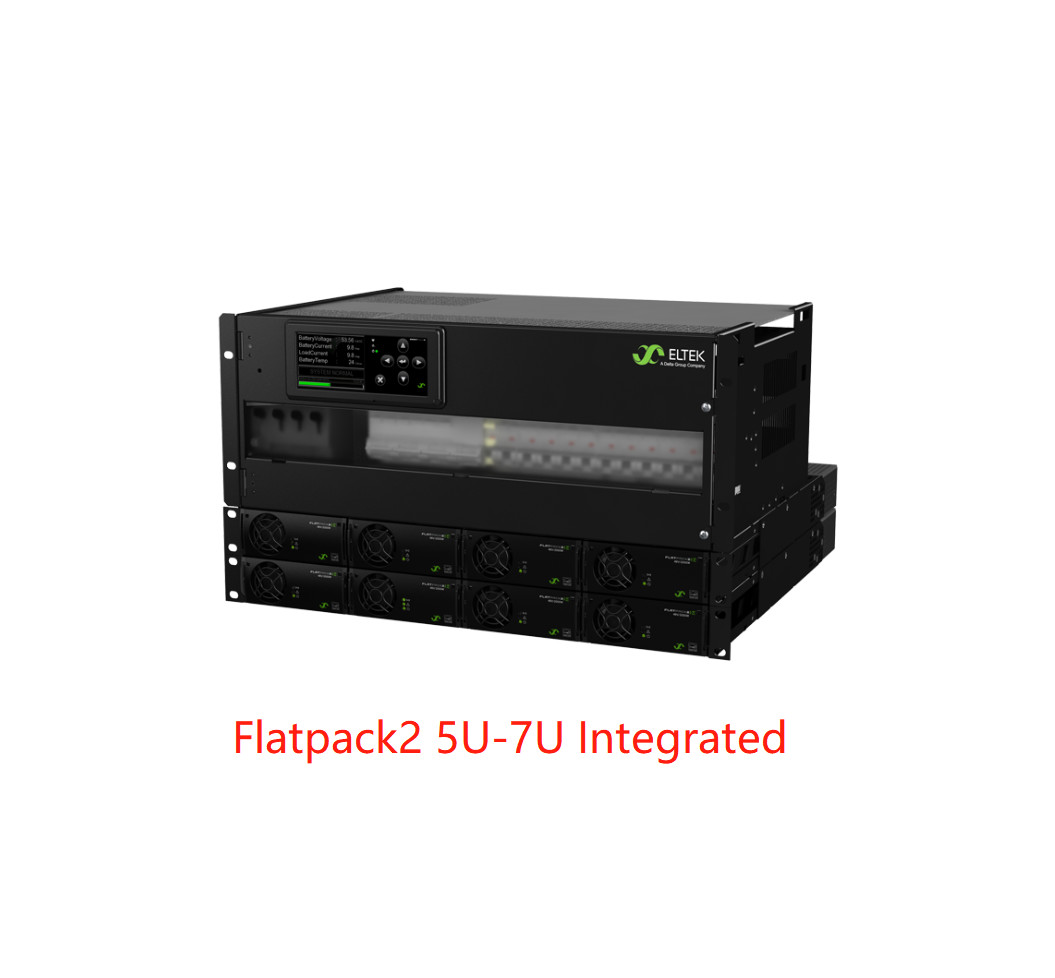

Flatpack2 5U-7U integrado
La distribución 4U está diseñada para satisfacer la demanda de soluciones de alimentación de CC compactas y flexibles.sección de la batería y sección de carga.
Los interruptores de batería enchufables y los interruptores de carga montados en DIN garantizan una fácil configuración, así como el reemplazo de la batería en campo.Smartpack2 o Smartpack S, ambos con todas las funcionalidades requeridas en aplicaciones actuales y futuras.
Principales características
- Sistema completo
- Controller Smartpack2 o Smartpack S para el uso en el vehículo
- Modulos con conexión en caliente
- Chasis de distribución 19 ′/4U con puerta delantera con bisagras
- Dispositivos para el corte de baterías hasta 8x
- El valor de las pérdidas
- Hasta 20 veces las posiciones de los interruptores de carga
- El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
- Aprobaciones globales
Datos técnicos:
|
|
|
|
|
|
|
|
| |
Modelo |
300A Distribución |
|
500A Distribución |
|
| |
Número de la parte
(Configuración del sistema de energía)
|
CTOxxxxx. |
|
|
CTOxxxxx. |
|
| |

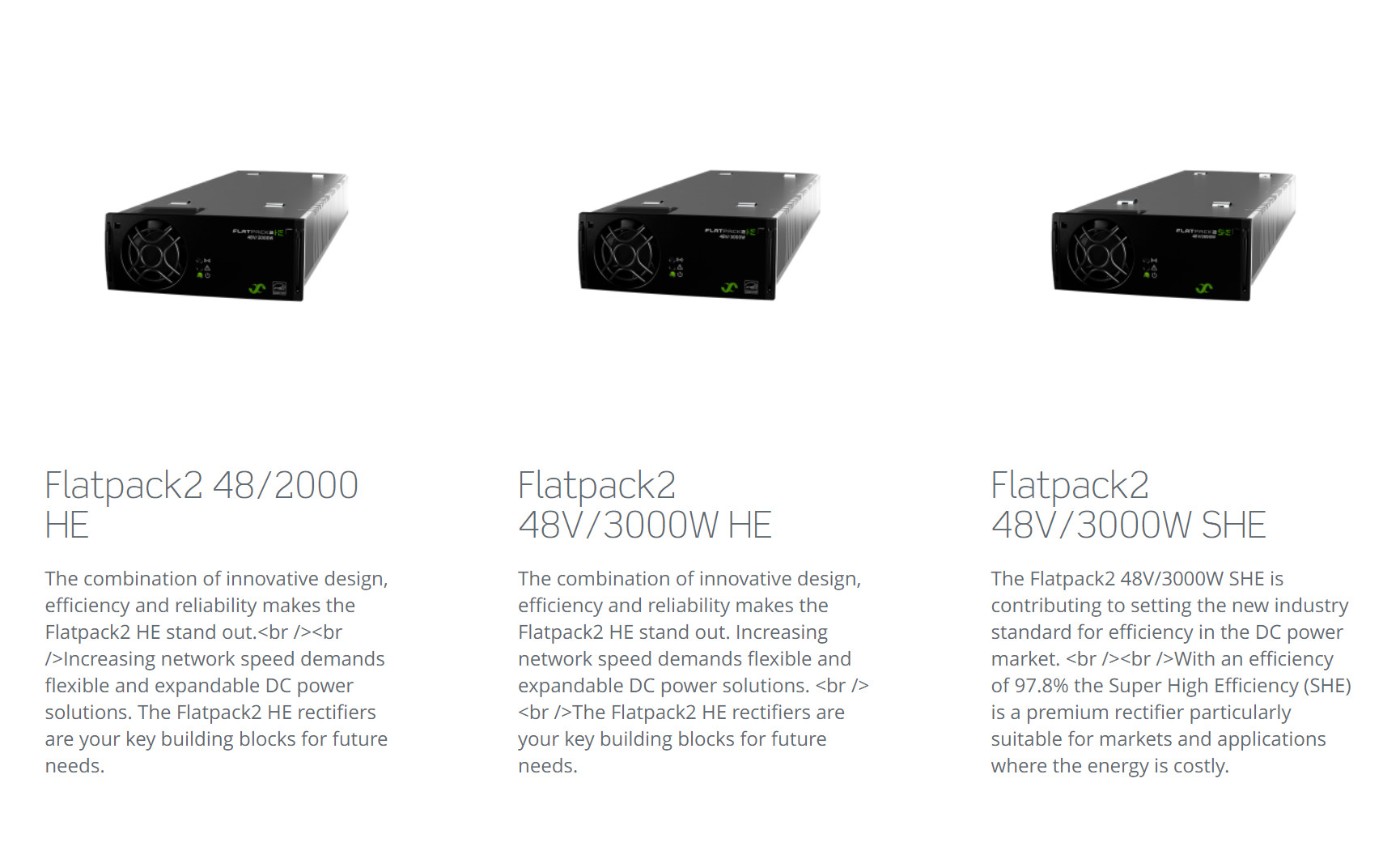

Módulo de potencia |
| |
Rectificador de embalaje plano (2) |
Flatpack2 48/2000 HE o SHE Flatpack2 |
|
|
|
|
| |
Datos de entrada |
| |
Válvulas de carga |
85-300 VAC (módulo HE) 85-264 VAC (módulo SHE) |
|
|
|
|
| |
Frecuencia |
45 a 66 Hz |
|
|
|
|
|
| |
Configuración de las máquinas |
1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT |
El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de CO2 de las emisiones de gases de efecto invernadero. |
| |
Conexión |
Bloques terminales, 10 mm2 como máximo |
|
|
|
|
| |
DATOS de salida |
| |
Válvula de tensión |
-48 VDC |
|
|
-48 VDC |
|
| |
Corriente (máxima) |
300 A |
|
|
500 A |
|
|
| |
Distribución de la batería |
|
| |
Número de posiciones de los interruptores |
4x o 6x 100 A |
|
|
8x 100 A |
|
| |
El valor de las pérdidas |
300 A (por defecto) |
|
|
500 A (por defecto) |
|
| |
Tipo de interruptor de batería |
Tipo de enchufe |
|
|
|
|
|
| |
Distribución de la carga |
|
| |
Número de posiciones de carga |
Las demás máquinas de la partida 8411 |
|
|
de una longitud superior o igual a 15 mm |
|
| |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
Hasta 2x 150 A o 1x 300 A
(máximo 6x 18 mm o 4x 27 mm en cada LVLD)
|
150 A
(máximo 6x 18 mm o 4x 27 mm en el caso del LVLD)
|
| |
Tipo de interruptor de carga |
Montado en rieles DIN, de 18 mm y 27 mm de ancho (MCB de 13 mm de ancho y interruptores de tipo enchufable a petición)
Configurable con todas las marcas
|
| |

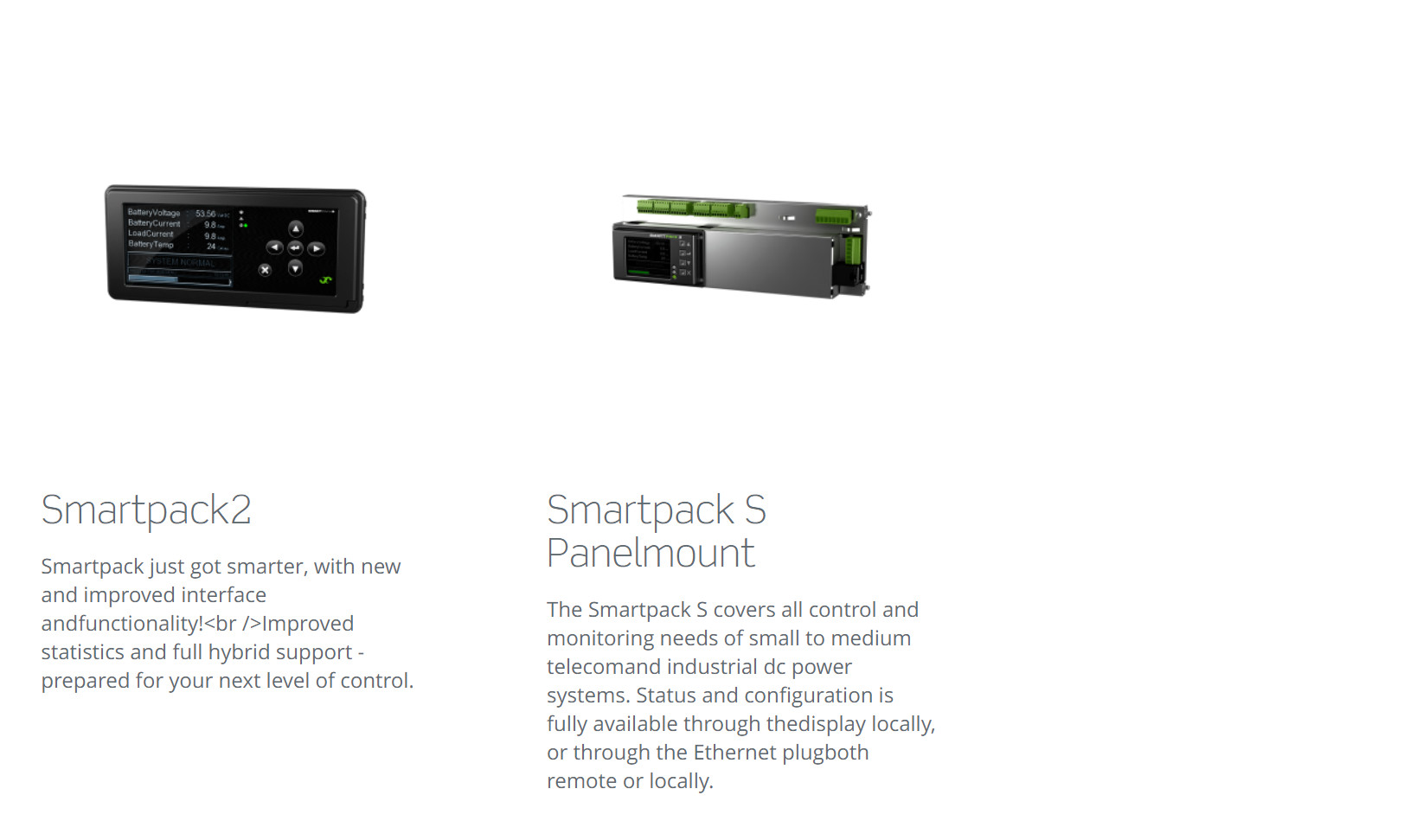

Control y seguimiento |
| |
Unidad de control y seguimiento 2) |
El sistema de gestión de la seguridad de los vehículos |
|
El paquete inteligente2 |
|
| |
Ubicación de montaje |
Panel de puerta montado |
|
|
|
|
|
| |
Operaciones locales |
Operación guiada por menú autoexplicativo mediante touchpad y visualización gráfica a color |
| |
Control remoto |
Ethernet para monitoreo y control remoto/local a través del navegador WEB |
|
| |
Otras especificaciones |
|
| |
Temperatura de funcionamiento |
-40 a +70 °C [-40 a +158 °F] 3) |
|
|
|
|
| |
Temperatura de almacenamiento |
-40 a + 85 °C [-40 a + 185 °F] |
|
|
|
|
| |
Dimensiones (W x D x H) 4) |
482 x 380[x H mm [19 x 14,9 x H pulgadas] Alturas (H):
- 5U: 222 mm [8,8 pulgadas]
- 6U: 267 mm [10,5 pulgadas]
|
[Distancia entre el centro y el centro de la ciudad]
- 6U: 267 mm [10,5 pulgadas]
- 7U: 311 mm [12.3 pulgadas]
|
| |
Peso (excluidos los módulos) |
Aproximadamente 5 kg |
|
|
|
|
| |
Normas de diseño |
|
| |
Seguridad eléctrica |
Se aplicará el método de ensayo de la norma IEC/UL 60950-1. |
|
|
|
|
|
| |
CEM |
ETSI EN 300 386 v1. Las condiciones de los sistemas de gestión de la seguridad de los vehículos3.2 EN 61000-6-1 /-2 /-3 /-4 |
|
|
|
|
| |
Medio ambiente |
La norma ETSI EN 300 019-2-1 (clase 1.2) /-2 (clase 2.3) /-3 (clase 3.2)
ETSI EN 300 132-2: el uso de las tecnologías de la información y la comunicación
Condiciones normales de funcionamiento según la cláusula 4 de la norma IEC 62040-5-3:20162. Otras condiciones de funcionamiento según la cláusula 4 de la norma IEC 62040-5-3:20163, debe ser informado
|
| |
1) Véase la hoja de datos del rectificador Flatpack2 para más detalles.
2) Véase la ficha de datos del controlador para más detalles.
|
3) +45 a +70 °C [+113 a +158 °F] con rendimiento reducido
4) La profundidad mínima recomendada del armario es de 400 mm [15,7 pulgadas]
|
