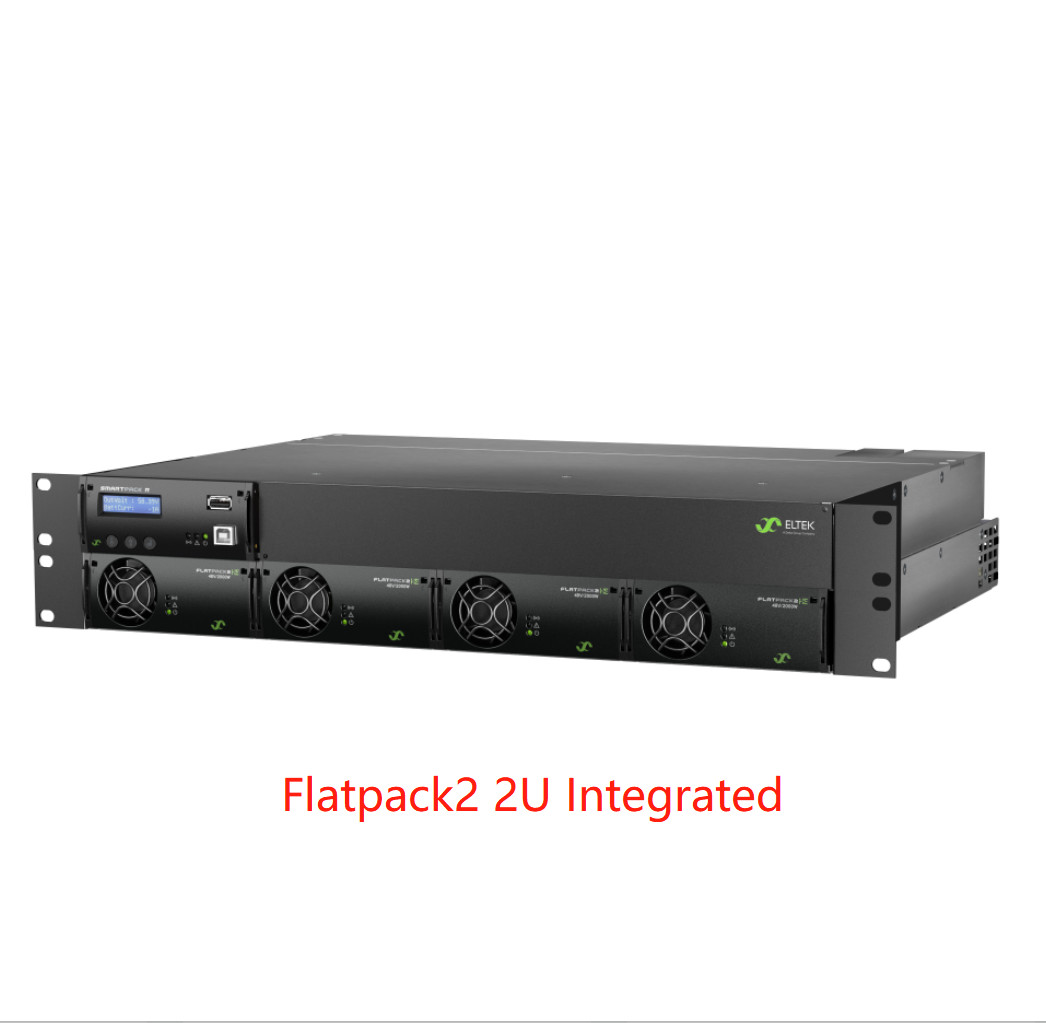

Sistemas integrados de Eltek Flatpack2 2U con la carga de la distribución de 32A /60A con el regulador de Smartpack (CTO20402.xxxx)
Sistemas integrados de Eltek Flatpack2 2U con la carga de la distribución de 32A /60A con el regulador de Smartpack (CTO20402.xxxx)
El Flatpack2 2U integrado se ha diseñado específicamente para cubrir la demanda para más de alta densidad y
soluciones más compactas del poder.
Es conveniente para los usos que necesitan un extensible, fácilmente útil
y fuente de alimentación confiable, cabiendo dentro de un espacio mínimo
CARACTERÍSTICAS DOMINANTES
· SISTEMA COMPLETO
· REGULADOR DE SMARTPACK R
· CONTROL AVANZADO Y
SUPERVISIÓN DE ETHERNET DIRECTA
PUERTO
· EL USB MECANOGRAFÍA UN ANFITRIÓN PARA EL ENCHUFE
DISPOSITIVOS (EG. WIFI; MEMORIAS USB)
· EL USB MECANOGRAFÍA B PARA EL CONTROL
· EFICACIA ALTA ESTUPENDA
RECTIFICADORES
· MÓDULOS ENCHUFABLES CALIENTES
· POSICIONES del TRITURADOR de la BATERÍA 2X
· LVBD (OPCIONAL)
· 6X DISTRIBUCIÓN de la CARGA MCB
· LVLD (OPCIONAL)
· ALTURA 2U
· APROBACIONES GLOBALES
Datos de Techinical:
| |
|
|
|
|
|
|
|
|
| MODELO |
DISTRIBUCIÓN 32A |
|
DISTRIBUCIÓN 60A |
|
|
Número de parte
(Sistema eléctrico configurado de las telecomunicaciones)
|
CTO20402.nnnn |
|
|
CTO20402.nnnn |
|
| |
|
|
|
|
|
|
| DATOS ENTRADOS |
| Voltaje (gama) |
85-300 VAC (ÉL módulo) 85-264 VAC (ELLA módulo) |
|
|
|
|
| Frecuencia |
45-66 herzios |
|
|
|
|
|
| Configuración de las tuberías |
1), 1p230VAC TN, 3p400VAC TN, 1p230VAC las TIC o 3p230VAC individual las TIC |
| Conexión |
Conexión posterior en los conectores de Faston (6,3 milímetros) 1) o bloques de terminales, 16 mm2 máximos |
| DATOS HECHOS SALIR |
| Voltaje |
-48 VDC |
|
|
|
|
|
| Actual (máximo) |
150 A |
|
|
|
|
|
| DISTRIBUCIÓN DE LA BATERÍA |
|
| Número de trituradores de la batería |
2x |
|
|
|
|
|
| Grado del triturador de la batería |
100 A (máximo) |
|
|
|
|
| LVBD |
150 A (opcionales) |
|
|
|
|
|
| Conexión |
Conexión posterior en los pernos prisioneros M6 |
|
|
|
|
| DISTRIBUCIÓN DE CARGA |
|
| Número de carga MCBs |
6x |
|
|
6x |
|
|
| Grado de la carga MCB |
2-32 A |
|
|
2-60 A |
|
|
| LVLD |
150 A (opcionales) |
|
|
150 A (opcionales) |
|
| Conexión |
Conexión posterior en los bloques de terminales, 4 mm2 máximos |
Conexión posterior en los bloques de terminales, 10 mm2 máximos |
| CONTROL Y SUPERVISIÓN |
|
| Unidad del control y de supervisión |
Smartpack R 3) |
|
|
|
|
|
| Entradas |
entradas de 6x Digitaces (para supervisar del equipo externo) |
|
| Salidas |
retransmisión de la alarma 6x |
|
|
|
|
|
| Conexión |
Conexión posterior del sistema en los terminales, 2,5 mm2 máximos |
|
| OTRAS ESPECIFICACIONES |
|
| Insolación |
kVAC 3,0 – entrada y salida
1,5 kVAC – tierra de la entrada
0,5 kVDC – tierra de la salida
|
|
|
|
|
| Temperatura de funcionamiento |
°C -40 a +65 [- °F 40 a +145] |
|
|
|
|
| Temperatura de almacenamiento |
°C -40 a +85 [- °F 40 a +185] |
|
|
|
|
| Dimensiones (W x D x H) 4) |
482 x 370 x 89 milímetros [19 x 14,9 x 3,5 pulgadas] |
|
|
| Peso (excepto los módulos) |
5 kilogramos [11 libras] |
|
|
|
|
|
| ESTÁNDARES DE DISEÑO |
|
| Seguridad eléctrica |
IEC/UL 60950-1
CSA 22,2
|
|
|
|
|
|
| EMC |
EN 300 de la ETSI 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Ambiente |
EN 300 019-2-1 (clase 1,2) /-2 (clase 2,3) /-3 (clase 3,2) de la ETSI
EN 300 132-2 DE LA ETSI
Condiciones de funcionamiento normales según la cláusula 4,2 del 62040-5-3:2016 del IEC. Otras condiciones de funcionamiento según la cláusula 4,3 del 62040-5-3:2016 del IEC, deben ser aconsejadas
|
|
1) Cuando el sistema se configura sin la opción del dispositivo del SPD

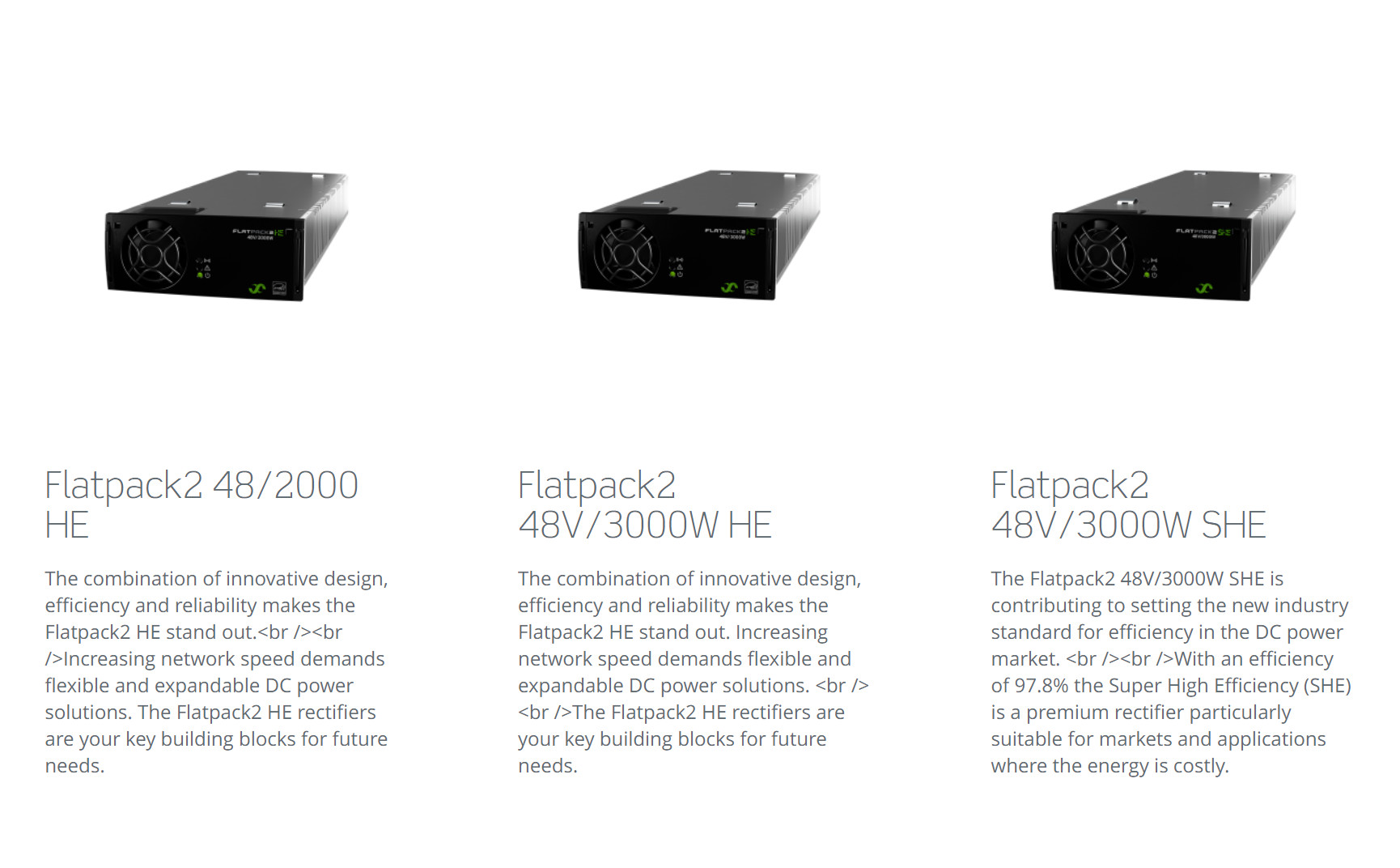

2) Vea la ficha técnica del rectificador de Flatpack 2 para más detalles
|
3) Vea la ficha técnica de Smartpack R para más detalles
4) La profundidad mínima recomendada del gabinete es 400 milímetros [15,7 pulgadas]
|
