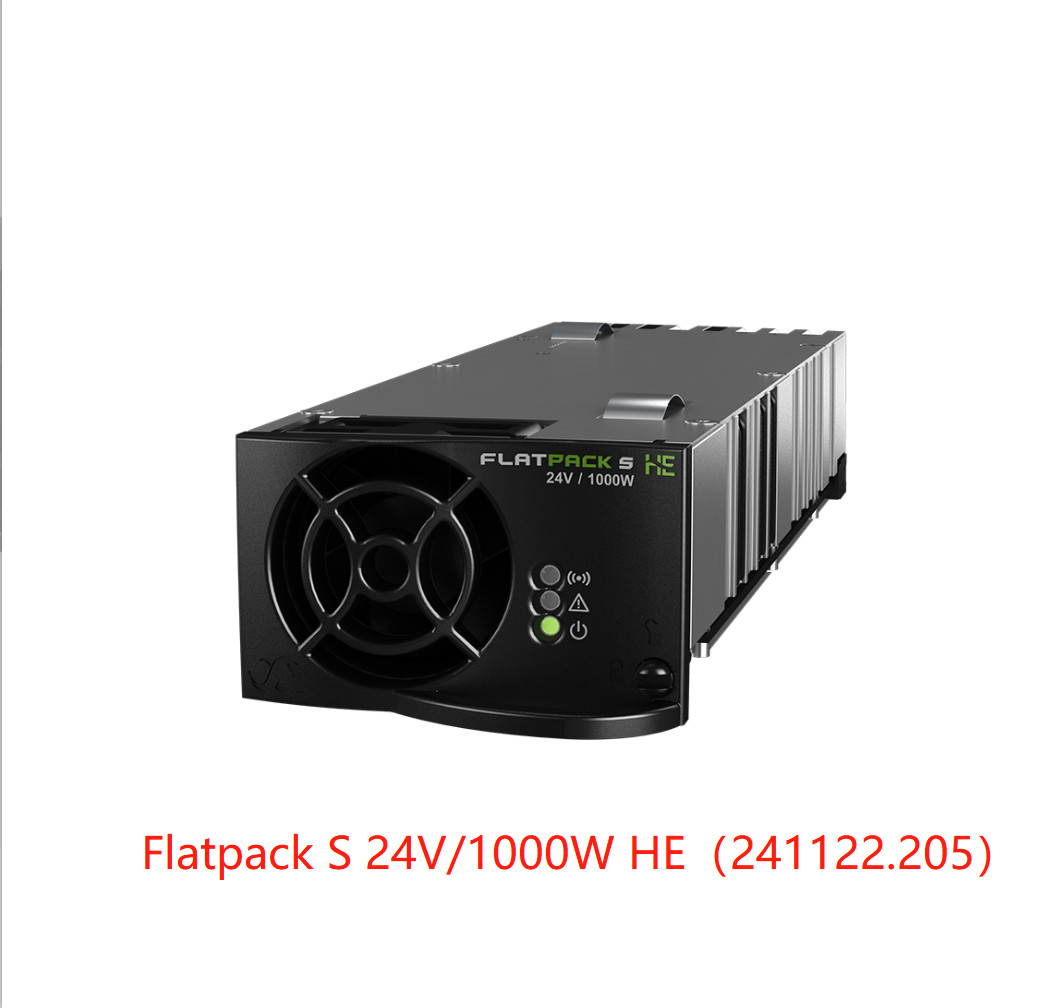

El módulo rectificador de Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (número de pieza:241122.205)
El valor de las emisiones de CO2 de las instalaciones eléctricas de las que se trate se calculará en función de las emisiones de CO2.
Las aplicaciones en estos mercados requieren sistemas de alimentación de corriente continua de última generación, fiables y seguros.Amplio rango de temperatura de funcionamiento y excelente fiabilidad en su pequeña carcasa de 217 mm de profundidad.
Rectificador compacto y fiable para aplicaciones ferroviarias y eléctricas
Utilizados en el rack de 3U con controlador Smartpack S, los rectificadores Flatpack S cubren aplicaciones de 2 a 8 kW utilizando un espacio mínimo, menos de 18 litros, y baja disipación de calor.
Principales características
- Pequeño
- Es corto.
- Densidad de energía, 26 W/pulgada3
- Alta eficiencia
- Protección de la salida de OR
- Con conexión en caliente
Parámetros:
| |
| Modelo |
Se aplicará el método de ensayo. |
| Número de la parte |
241122.205 |
| Datos de entrada |
| Voltagem (rango nominal) |
Las demás:AC/DC- 305 VEl aire acondicionado/ 300 VD.C. |
| Voltagem (rango de funcionamiento) |
85 VAC/DC- 305 VEl aire acondicionado/ 300 VD.C. |
| Frecuencia (nominal / rango) |
45 - 66 Hz / CC |
| Corriente máxima |
5.9 ARMS |
| Factor de potencia |
> 0,99 a una carga igual o superior al 50% |
| Protección |
El fusible
Apagado por encima de 305 VEl aire acondicionado/ 300 VD.C.
|
| DATOS de salida |
| Voltado (por defecto) |
26.7 VD.C. |
| Válvula de tensión (rango regulable) |
21 - 29 VD.C. |
| Potencia máxima, entrada nominal |
1000 W |
| Potencia máxima, @ 85 VAC/DC |
440 W |
| Corriente máxima |
41.7 A (@V)En el exteriorde energía eléctricaD.C.) |
| Compartición actual |
± 5% de la corriente máxima de 10 a 100% de carga |
| Regulación del voltaje estático (10-100% de carga) |
± 0,5% |
| Regulación dinámica del voltaje |
± 5,0% para una variación de carga del 10-90% o del 90-10%, tiempo de regulación < 50 ms |
| Espera el tiempo |
> 20 ms; tensión de salida > 21 VD.C. |
| La corriente |
El valor de las emisiones de CO2El PP, ancho de banda de 30 MHz |
|
Protección
|
Diodo de bloqueo o de cortocircuito, protección contra sobrevoltura y protección contra altas temperaturas |
| Otras especificaciones |
| Eficiencia máxima |
92.5 % |
| El aislamiento |
3.0 kVEl aire acondicionado- entradas y salidas, 1,5 kVEl aire acondicionado- tierra de entrada, 0,5 kVD.C.- tierra de salida |
| Alarmas (LED rojo) |
Apagón de la red eléctrica de baja tensión, apagón de alta y baja temperatura, falla del rectificador, apagón de la salida por sobrevolución, falla del ventilador, alarma de baja tensión, falla del bus CAN |
| Advertencias (LED amarillo) |
Rectificador en modo de reducción de potencia, límite de corriente de la batería remota activado, tensión de entrada fuera del rango, parpadeo en sobrevolución |
| Normal (LED verde) |
Entrada y salida bien. |
| Relay de alarma potencial (normalmente cerrado) |
Se abre en caso de alarma y corte de la red |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Caso L1) |
> 1 975 044 (@ T)el ambiente: 25 °C) |
| Temperatura de funcionamiento (5-95% RH sin aire acondicionado) |
- 40 - 85 ° C [-40 - 185 ° F ] |
| Potencia de salida máxima por encima de temp / a |
45°C [+113°F] / 400 W |
| Temperatura de almacenamiento |
-40 a +85°C (-40 a +185°F), humedad 0 - 99% RH no condensante |
| Dimensiones [WxHxD] / Peso |
72 x 41,5 x 217 mm (2,83 x 1,63 x 8,54 ′′) / < 850 g (1,9 lbs) |
| Normas de diseño |
|
Seguridad eléctrica
|
La norma EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 de la CEI 60950-1:2013, UL 60950-1:2014 |
|
CEM
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS
Se trata de un sistema de control de las emisiones de gases de escape.6.1, FCC CFR 47 Parte 15:2013
|
| Marítimo |
DNVGL-CG-03391), Certificado ABS de la PDA1) |
|
Medio ambiente
|
ETSI EN 300 019: 2-1 (clase 1.2) y 2-2 (clase 2.3) UE 2015/863 (RoHS) y 2012/19/UE (RAEE)
Condiciones normales de funcionamiento según la cláusula 4 de la norma IEC 62040-5-3:20162. Otras condiciones de funcionamiento según la cláusula 4 de la norma IEC 62040-5-3:20163, debe ser informado
|
| 1) sólo válido para el número de parte 241122.205M |
