| Modelo |
12V / 120W |
24V / 240W |
48V / 250W |
| Número de pieza |

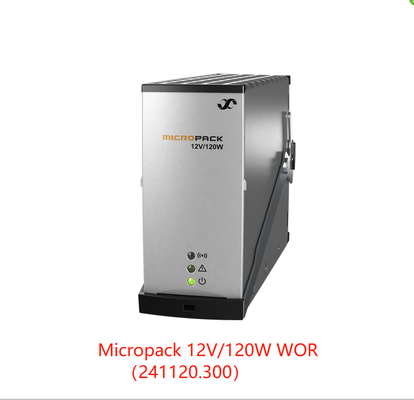

241120.300 |
241120.200 |
241120.100 |
| DATOS DE ENTRADA |
|
|
|
| Rango de voltaje |
85 - 300 V CA/CC 1) |
| Rango de voltaje (nominal) |
130 - 275 V CA/CC |
185 - 275 V CA/CC 1) |
| Frecuencia |
0 - 66 Hz 1) |
| Corriente máxima, entrada de 230 V / general (aumento) |
0,6 A / 2,0 A |
1,2 A / 2,0 A |
1,2 A / 1,9 A |
| Corriente máxima de fuga a tierra |
2,0 mA (@ 250 V CA/ 50 Hz) |
| Factor de potencia |
0,97 (@ 70 - 100 % de carga) |
0,98 (@ 55 - 100 % de carga) |
0,98 (@ 50 - 100 % de carga) |
| THD (@ 230 V CA) |
< 5 % (@ 80 - 100 % de carga) |
< 5 % (@ 50 - 100 % de carga) |
< 5 % (@ 50 - 100 % de carga) |
| Protección |
Varistor para protección contra transitorios, fusible en ambas líneas (2x 2,0 A), apagado por encima de 300 V CA/CC |
| DATOS DE SALIDA |
|
|
|
| Voltaje predeterminado |
13,6 V CC |
27,2 VCC |
53,5 VCC |
| Rango de voltaje |
10,7 - 18,0 V CC |
21,5 - 36 VCC |
43,5 - 57,6 V CC |
| Rango de voltaje sin controlador |
10,7 - 15,0 V CC |
21,5 - 30 VCC |
43,5 - 57,6 V CC |
| # Célula Pb soportada (1,8 - 2,4 V CC/ célula) |
6 - 7 |
12 - 15 |
24 |
| # Célula NiCad soportada (1,05 - 1,65 V CC/ célula) |
10 - 11 2) |
20 - 222) |
- |
| Potencia máxima, nominal / aumento de 60 s |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Corriente máxima, @12/ 24/ 48V CC / aumento / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Compartición de corriente |
±5% de la corriente máxima del 10 al 100% de carga |
| Regulación de voltaje estática ± |
0,5% del 10% al 100% de carga y entrada nominal |
| Regulación de voltaje dinámica |
± 5 %< 10 ms, paso de carga del 10% al 90% o lo contrario a voltaje de salida nominal |
| Tiempo de retención, voltaje predeterminado y potencia máxima |
20 ms, V SALIDA > 10,7 VCC |
20 ms, VSALIDA > 21,5 VCC |
20 ms, VSALIDA > 43 VCC |
| Ondulación y ruido, 30 MHz b.w. / psicométrico |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Protección |
Apagado por sobretensión, a prueba de cortocircuitos, alta temperatura, limitación de corriente de irrupción de conexión en caliente, fusible |
| OTRAS ESPECIFICACIONES |
|
|
|
| Eficiencia @ entrada/salida nominal, pico/rango |
89,5% / >88%, carga del 50-100% |
93,0% / >92%, carga del 50-100% |
93,6% / >93%, carga del 50-100% |
| Aislamiento |
3,0 kVCA – entrada y salida, 1,5 kV CA – tierra de entrada, 0,5 kV CC – tierra de salida |
| Alarmas: LED rojo 'encendido' |
Apagado por baja tensión de red, apagado por alta y baja temperatura, fallo del rectificador, apagado por sobretensión en la salida, fallo del ventilador, alarma de baja tensión, fallo del bus CAN |
| Advertencias: LED amarillo 'encendido' |
Rectificador en modo de reducción de potencia, límite de corriente de batería remoto activado, voltaje de entrada fuera de rango, parpadeo por sobretensión |
| Normal (módulo en funcionamiento): LED verde 'encendido' |
|
| Salida de alarma (aislada) |
NO (+terminal positivo), COM (-terminal negativo). 60 V / 100 mA máx. |
| MTBF (Telcordia SR-332 Issue I método III (a)) |
>480 000h (@T AMBIENTE= 25°C) |
>480 000h (@T AMBIENTE= 25°C) |
>500 000h (@T AMBIENTE= 25°C) |
| Temperatura de funcionamiento (5 - 95% RH sin condensación) La potencia de salida se reduce por encima de la temperatura / a |
-40 a +70°C [ -40 — +158°F]
+55°C / 50W @ +70°C
|
-40 a +60°C [-40 a +142°F]
+45°C / 80W @ +60°C
|
-40 a +75°C [ -40 a +167°F]
+55°C / 140W @ +75°C
|
| Temperatura de almacenamiento |
-40 a +85°C (-40 a +185°F), humedad 0 - 99% RH sin condensación |
| Dimensiones[AnxAlxPr] / Peso |
39,0 x 88,5 x 149 mm [1,54 x 3,48 x 5,87"] / 0,5 kg [1,1 libras] |
| NORMAS DE DISEÑO |
|
| Seguridad eléctrica |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Armónicos de red |
EN 61000 -3-2 |
| Medio ambiente |
ETSI EN 300 019: 2 -1 (Clase 1.2), 2-2 (Clase 2.3) & 2-3 (Clase 3.2)
ETSI EN 300 132-2
2002/ 95/ CE (RoHS) & 2002/ 96/ CE (WEEE)
|
|
Cumplimiento marino
(Clase B de EMC con filtro de CA)
|
Reglas DnV para la clasificación de buques, embarcaciones de alta velocidad y ligeras y normas offshore DnV |
|
1) Soporte de CC para 241120.200 con FW primario 404088.009 (de la revisión de HW 1.2) y 241120.100 de la revisión de HW 2
2) 11/ 22 celdas con voltaje de aumento máximo de 1,636 V CC/celda
3) Función de disparo rápido, si V SALIDA = 5 VCC se genera un pulso de corriente de 35 ms para ayudar a disparar el fusible/MCB en una rama en cortocircuito
4) Solo 12V y 24V
|
