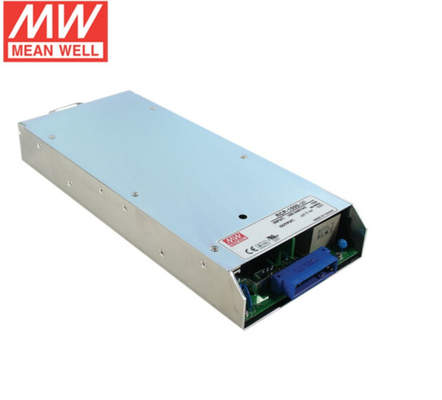

Serie mala del RCP del pozo 19 sistema eléctrico de la fuente de alimentación de la pulgada 1000W-1800W RCP-1000-12 RC0-1000-24
Características:
- Solución aumentable de la parte frontal del estante completo: rectificador y cargador
- perfil bajo 1U
- estante del estante de 19 pulgadas disponible
Vatiaje:
1000W~18000W
Modelo:
Capacidad de poder: RCP-1000 /RCP-1600/RCP-2000
Cargador: RCB-1600

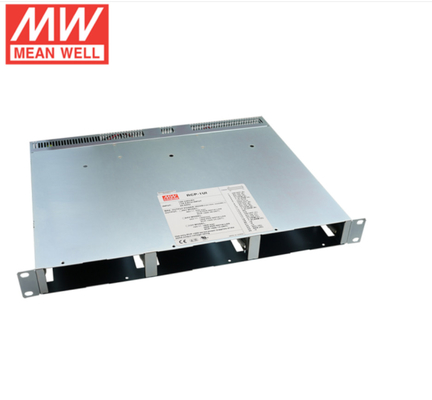

Estante: RCP-1U /RHP-1U /RKP-1U
Regulador y monitor: RCP-MU /RKP-CMU1
Usos
- Automatización industrial
- Sistema arquitectónico distribuido del poder
- Soluciones inalámbricas de /telecommunication
- Sistema eléctrico redundante
- Sistema del cargador del vehículo eléctrico
- Sistema constante de la fuente actual
Hoja técnica:
| MODELO |
RCP-1000-12 |
RCP-1000-24 |
RCP-1000-48 |
|
SALIDA
|
VOLTAJE DE DC |
12V |
24V |
48V |
| CORRIENTE CLASIFICADA |
60A |
40A |
21A |
| GAMA ACTUAL |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
| PODER CLASIFICADO |
720W |
960W |
1008W |
| ONDULACIÓN y RUIDO (máximo) Note.2 |
150mVp-p |
200mVp-p |
300mVp-p |
| VOLTAJE ADJ. RANGE (SVR) |
11,6 ~ 12.4V |
23,2 ~ 24.8V |
46,3 ~ 49.7V |
| TOLERANCIA Note.3 del VOLTAJE |
el ±1.0% |
el ±1.0% |
el ±1.0% |
| LÍNEA REGULACIÓN |
el ±0.5% |
el ±0.5% |
el ±0.5% |
| REGULACIÓN DE LA CARGA |
el ±0.5% |
el ±0.5% |
el ±0.5% |
| PONGA, TIEMPO DE SUBIDA |
1000ms, 60ms/230VAC en a carga plena |
| SOPORTE el TIEMPO (el tipo.) |
16ms/230VAC en a carga plena |
|
ENTRADA
|
GAMA Note.4 del VOLTAJE |
90 ~ 264VAC 127 ~ 370VDC |
| GAMA DE FRECUENCIA |
47 ~ 63Hz |
| EFICACIA (tipo.) |
el 81% |
el 87% |
el 89% |
| CORRIENTE de la CA (tipo.) |
8.5A/115VAC 4.5A/230VAC |
10.5A/115VAC 5.5A/230VAC |
11A/115VAC 5.5A/230VAC |
| CORRIENTE de la AVALANCHA (tipo.) |
ARRANQUE EN FRIO 50A |
| CORRIENTE DE LA SALIDA |
<1>
|
|
PROTECCIÓN
|
SOBRECARGA |
105 ~ el 125% valoraron de potencia de salida |
| Tipo de la protección: La limitación actual constante, se recupera automáticamente después de que se quite la condición de falta |
| VOLTAJE EXCESIVO |
13,2 ~ 16.2V |
26,4 ~ 32.4V |
52,8 ~ 64.8V |
| Tipo de la protección: Voltaje cerrado de o/p, repotencia encendido a recuperarse |
| TEMPERATURA EXCESIVA |
El voltaje cerrado de o/p, se recupera automáticamente después de que vaya la temperatura abajo |
|
FUNCIÓN
|
POTENCIA AUXILIAR |
5V @ 0.3A |
| CONTROL ENCENDIDO-APAGADO REMOTO |
Por la señal eléctrica o el contacto seco ENCENDIDO: ponga en cortocircuito APAGADO: abierto |
| SENTIDO REMOTO |
Compense la caída de voltaje en el cableado de la carga hasta 0.5V |
| VOLTAJE DE SALIDA PROGRAMABLE |
El ajuste del voltaje de salida es permisible a 90 ~ 110% del voltaje de salida nominal. Refiera por favor al manual de la función. |
| SEÑAL ACEPTABLE DE DC |
La señal aislada de TTL hacia fuera, refiere por favor al manual de la instalación |
| SEÑAL ACEPTABLE DE LA CA |
La señal aislada de TTL hacia fuera, refiere por favor al manual de la instalación |
| ADVERTENCIA EXCESIVA DE LOS TEMPOREROS |
La lógica “alto” para la advertencia excesiva de la temperatura, refiere por favor al manual de la instalación, señal aislada |
|
AMBIENTE
|
TEMPOREROS DE TRABAJO. |
-20 ~ +60℃ (refiera a “reducir la capacidad normal de la curva”) |
| HUMEDAD DE TRABAJO |
20 ~ derecho del 90% sin condensación |
| TEMPOREROS DEL ALMACENAMIENTO., HUMEDAD |
-40 ~ +85℃, 10 ~ derecho del 95% sin condensación |
| TEMPOREROS. COEFICIENTE |
±0.02%/℃ (0 ~ 50℃) |
| VIBRACIÓN |
10 ~ 500Hz, 2G 10min. /1cycle, 60min. cada a lo largo de X, Y, hachas de Z |
|
SEGURIDAD Y EMC
(Nota 5)
|
ESTÁNDARES DE SEGURIDAD |
UL62368-1, no. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 de CSA C22.2 aprobó |
| SOPORTE EL VOLTAJE |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.7KVDC |
| RESISTENCIA DEL AISLAMIENTO |
I/P-O/P, I/P-FG, O/P-FG: el 100M Ohms/derecho de 500VDC/de 25℃/el 70% |
|
EMISIÓN DEL EMC
|
Parámetro |
Estándar |
Nivel/nota de la prueba |
| Conducido |
BS EN/EN55032 (CISPR32) |
Clase B |
| Irradiado |
BS EN/EN55032 (CISPR32) |
Clase B |
| Corriente armónica |
BS EN/EN61000-3-2 |
----- |
| Parpadeo del voltaje |
BS EN/EN61000-3-3 |
----- |
|
INMUNIDAD DEL EMC
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Parámetro |
Estándar |
Nivel/nota de la prueba |
| ESD |
BS EN/EN61000-4-2 |
Nivel 3, aire 8KV; Nivel 2, contacto 4KV |
| Irradiado |
BS EN/EN61000-4-3 |
Nivel 3 |
| EFT/explosión |
BS EN/EN61000-4-4 |
Nivel 3 |
| Oleada |
BS EN/EN61000-4-5 |
Nivel 4, 4KV/Line-Earth; Nivel 3, 2KV/Line-Line |
| Conducido |
BS EN/EN61000-4-6 |
Nivel 3 |
| Campo magnético |
BS EN/EN61000-4-8 |
Nivel 4 |
| Inmersiones e interrupciones del voltaje |
BS EN/EN61000-4-11 |
>inmersión del 95% 0,5 períodos, inmersión del 30% 25 períodos,
>interrupciones del 95% 250 períodos
|
|
OTROS
|
MTBF |
840.8K horas Telcordia mínimo SR-332 (Bellcore); 107.4K horas MIL-HDBK-217F mínimo (25℃) |
| DIMENSIÓN |
295*127*41m m (L*W*H) |
| EMBALAJE |
1.93Kg; 6pcs/12.6Kg/1.04CUFT |
| NOTA |
1. Todos los parámetros mencionados no especialmente se miden en la entrada 230VAC, la carga clasificada y 25℃ de la temperatura ambiente.
2. La ondulación y el ruido se miden en 20MHz del ancho de banda usando un 12" par-alambre torcido terminado con un condensador paralelo 0.1uf y 47uf.
3. Tolerancia: incluye tolerancia, la línea regulación y la regulación puestas de la carga.
4. El reducir la capacidad normal puede ser necesario bajo voltajes de entrada bajos. Compruebe por favor la curva que reduce la capacidad normal para saber si hay más detalles.
5. La fuente de alimentación se considera un componente que sea instalado en un equipo final. Todas las pruebas del EMC son ejecutadas montando la unidad encendido
una placa de metal de 720mm*360m m con 1m m de grueso. El equipo final debe ser reconfirmado que todavía resuelve directorios del EMC. Para la dirección en cómo
realice estas pruebas del EMC, refiera por favor a la “prueba de la EMI de las fuentes de alimentación componentes.” (como disponible en http://www.meanwell.com)
6. El reducir la capacidad normal de la temperatura ambiente de los 3.5℃/1000m con los modelos fanless y de los 5℃/1000m con los modelos de la fan para la altitud de funcionamiento más alta los de 2000m (los 6500ft).
Negación de la responsabilidad por la fabricación de un producto del ※: Para la información detallada, refiera por favor a https:// www.meanwell.com/serviceDisclaimer.aspx
|
