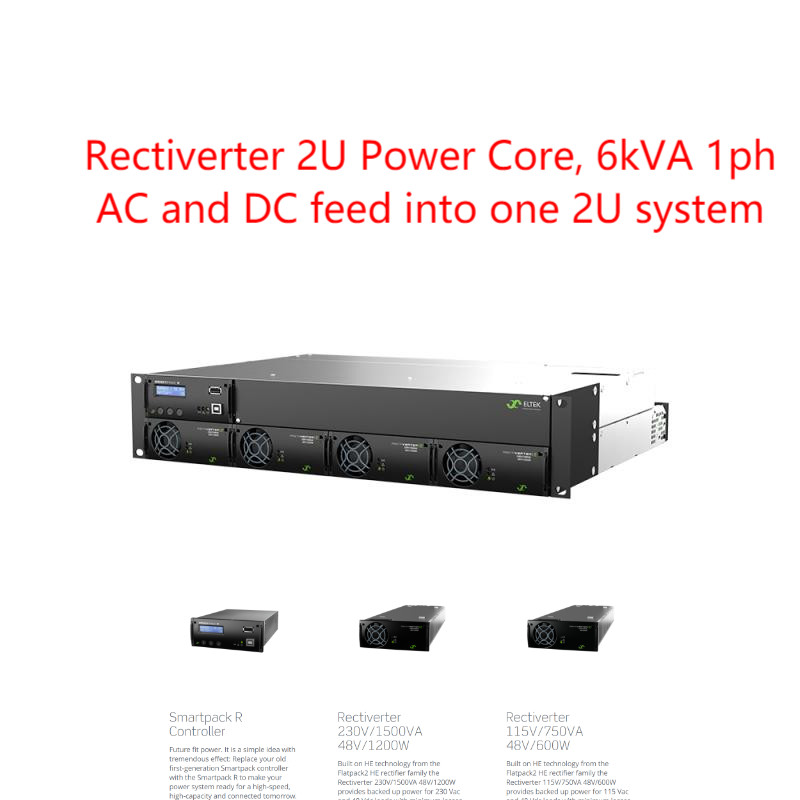

Eltek Reectiverter 2U Power Core 6kVA 1fase AC DC en un sistema 8KW CTOR0402.1xxx
El núcleo de alimentación Reectiverter 2U combina alimentación de CA y CC en una unidad compacta de 2U.Simultáneamente proporciona energía de respaldo de CA
para cargas de 230 VAC o 115 VAC, y alimentación de 48 VDC para cargas de CC y carga de baterías.
APLICACIONES
TELECOMUNICACIONES-MÓVIL/INALÁMBRICO
· LTE/4G/WiMAX
· Sistema de antena distribuida
· Banda ancha
· Estaciones base de radio/sitios celulares
SERVICIOS ELÉCTRICOS
· Aparamenta de baja y alta tensión
· Estaciones transformadoras y SUB
· Control y protección
· Sistema SCADA
INFRAESTRUCTURA FERROVIARIA Y METRO
· Control y protección
· Señalización
| |
| Modelos |
8 kW, 230 VC.A. |
4 kW, 115 VC.A. |
| Familia de productos |
CTOR0402.1xxx |
CTOR0402.1xxx |
| DATOS DE SALIDA DE CA |
| Voltaje (predeterminado) / (rango ajustable)1) |
230 VCA / 200-240 VCA |
115 VCA / 100-127 VCA |
| Frecuencia (modo inversor – predeterminado) |
50 Hz (adaptativo) |
60 Hz (adaptativo) |
| Frecuencia (modo inverter – configurable) |
50 Hz, 60 Hz o última sincronización 50/60 Hz (adaptativa) |
| Potencia máxima (continua / sobrecarga <15s) |
4800 W (6000 VA) / 8000 VA |
2400W (3000VA) / 4000VA |
| Corriente máxima (continua / sobrecarga <15s) |
26 BRAZOS / 34,8 BRAZOS |
| Viaje rápido actual (máximo) (20ms) |
128 A (6 x nominales) |
| Espera (Caídas de voltaje) (antes de cambiar a batería) |
5ms |
5ms |
| THD |
< 1,5 % a carga resistiva |
| Proteccion |
Fusible en L, conectable en caliente, Varistor |
| DATOS DE SALIDA DE CC |
| Voltaje (predeterminado) / (rango ajustable) |
53,5 VCC / 43-58 VCC |
| Potencia (máxima @entrada nominal) |
4800W2) |
2400W2) |
| Corriente (máximo @VOUT ≤ 108 VDC) |
100A2) |
50A2) |
| Compartir corriente (10 - 100% de carga) |
±5 % de corriente máxima de 10 a 100 % de carga |
| Proteccion |
A prueba de cortocircuitos, apagado por sobretensión, polaridad invertida y fusible |
| DATOS DE ENTRADA |
| Voltaje de entrada de red de CA (rango/desconexión de LV) |
185-275 VCA / 170 VCA |
95-140 VCA / 85 VCA |
| Corriente CA (máxima, depende del tipo de módulo) |
32,8-46 BRAZOS 3) |
36,8-45,2 BRAZOS 3) |
| Frecuencia (predeterminado: rango de sincronización) |
47-53 y 57-63 Hz |
57-63 y 47-53 Hz |
| Frecuencia (configurable: rango de sincronización) |
47-53 Hz, 57-63 Hz o ambos (adaptable) |
| Factor de potencia/THD |
> 0,99 al 70 % de carga o más / < 3,5 % |
| Voltaje CC nominal/rango extendido4) |
45-58 VCC / 40-45 VCC |
| Corriente CC (máxima) |
128 A / 180 A durante sobrecarga (15 s) |
64 A / 90 A durante sobrecarga (15 s) |
| Características de entrada |
Fusible en L y N, conectable en caliente, Varistor
Terminales de tornillo individuales de entrada de CA de 4 mm2para L, N y PE (4x monofásicos)
|
| OPCIONES |
| Unidad de control |

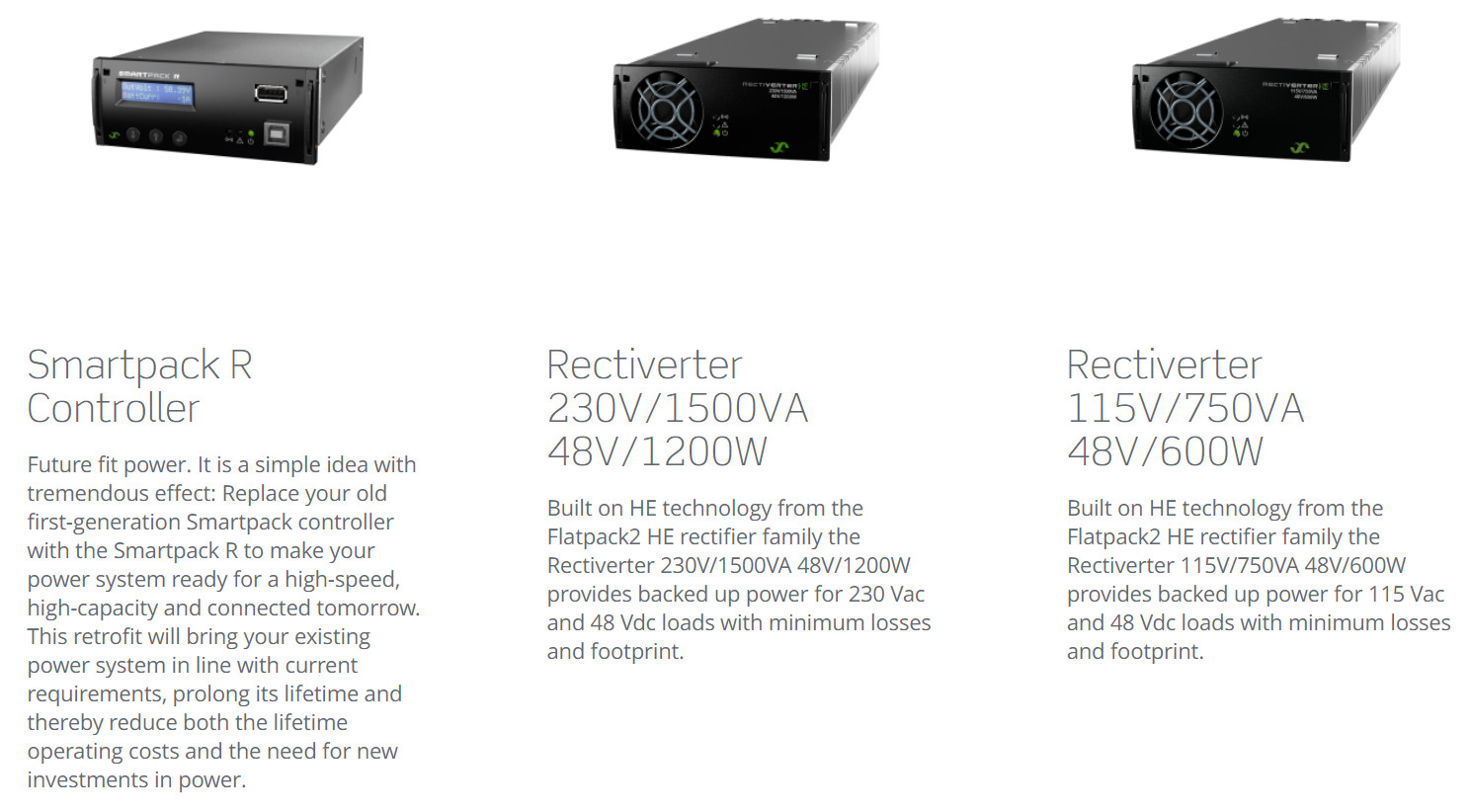

Paquete inteligente R |
| Conexión de alarma |
Tarjeta de alarma de extensión (6 entradas digitales y 6 relés) |
| Distribución de batería |
máx.2x 100 A o 1x 150 A |
| LVBD |
150A (opcional) |
| distribución de CA |
máx.MCB de 3x 16 A (1 polo) o 1x 16 A (2 polos) |
| distribución de CC |
máx.3x 60 A (1 polo) MCB |
| OTRAS ESPECIFICACIONES |
| Eficiencia |
> 96 % (modo red), > 94 % (modo inversor) |
> 92 % (modo red), > 91 % (modo inversor) |
| Temperatura de funcionamiento |
-40 a +55 °C (-40 a +131 °F), humedad 5-95 % HR sin condensación |
| Temperatura de almacenamiento |
-40 a +85 °C (-40 a +185 °F), humedad 0-99 % HR sin condensación |
| Dimensiones [An. x Pr. x Al.] |
483 x 386 x 97 mm (19 x 15,2 x 3,8 pulgadas) |
|
| Peso |
9,9 kg (21,8 libras) |
|
