La tecnología futura superior Co., ltd es proveedor completo de los productos de las telecomunicaciones y el servicio s para el TIC, las instalaciones industriales y los dispositivos de las telecomunicaciones, como diseño, fuente adentro trabaja a distancia la fuente de alimentación, la energía solar, el centro de datos y el servicio de emergencia para la empresa. tenemos experiencia rica para la CA y los usos de DC, ofrecemos damos vuelta a las soluciones dominantes que simplifican la ejecución y la adquisición del proyecto con un monopunto del contrato. Trátenos como extensión de sus telecomunicaciones y los facilites departments.we de las TIC están listos para ayudar a solucionar cualquier tipo de problema del poder o a terminar un nuevo proyecto de poder juntos.
Nuestro principalmente alcance del negocio:

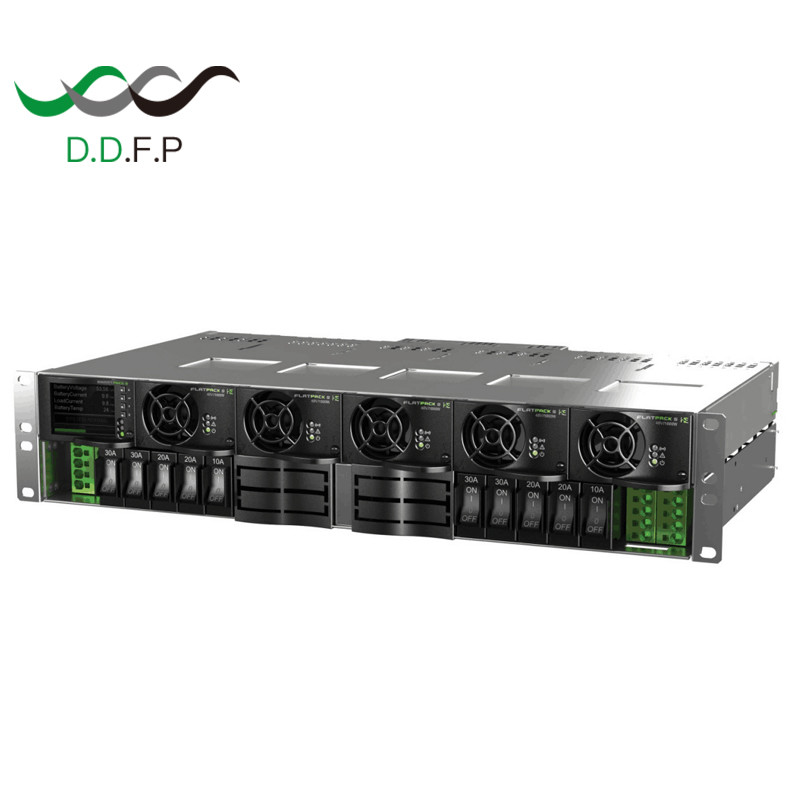

24Vdc, 48Vdc, 60Vdc, 110Vdc, gabinete del sistema eléctrico de 220Vdc DC (sistema eléctrico integrado, interior y al aire libre)

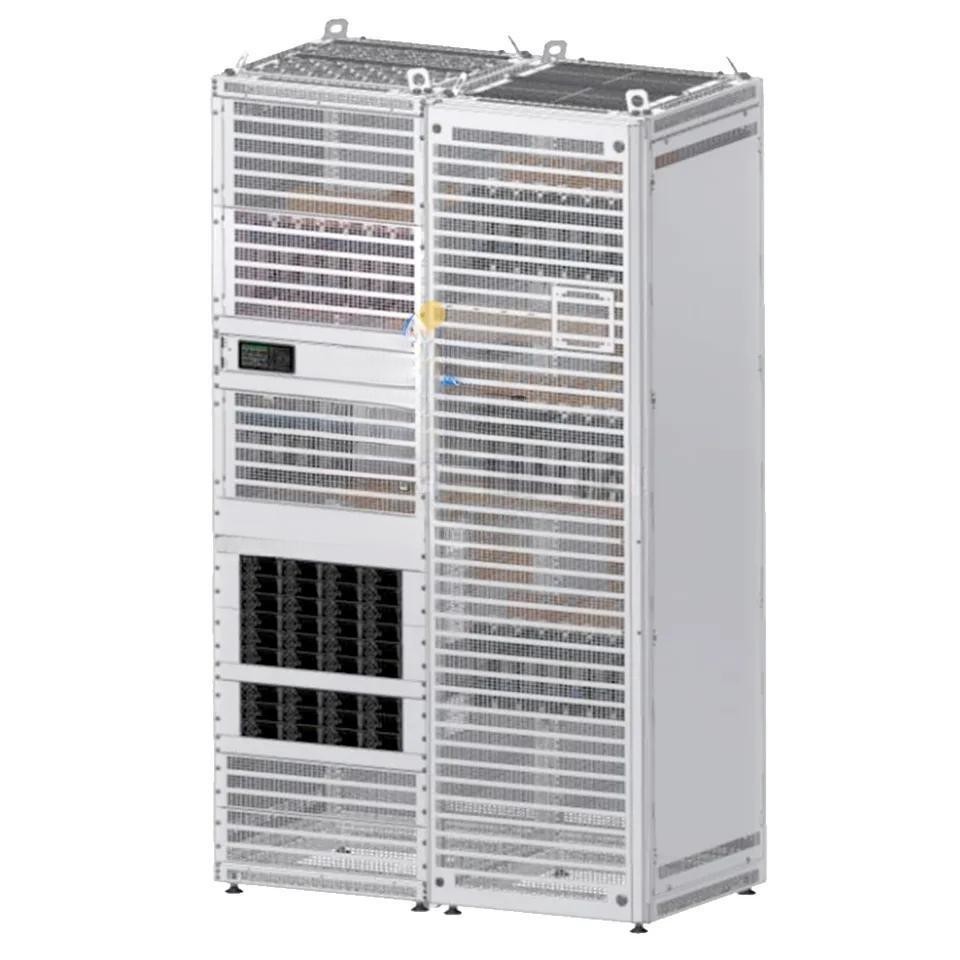

sistema grande del 48Vdc
CA UPS del ;
aire acondicionado de la precisión del ;
el los recambios para el sistema eléctrico
CARACTERÍSTICAS DOMINANTES
l · SISTEMA COMPLETO
l · REGULADOR DE SMARTPACK R
l · CONTROL AVANZADO Y
l SUPERVISIÓN A TRAVÉS DEL PUERTO ETHERNET
l · EL USB MECANOGRAFÍA UN ANFITRIÓN PARA EL ENCHUFE
l DISPOSITIVOS (EG. WIFI; MEMORIAS USB)
l · EL USB MECANOGRAFÍA B PARA EL CONTROL
l · EFICACIA ALTA ESTUPENDA
l RECTIFICADORES
l · MÓDULOS ENCHUFABLES CALIENTES
l · POSICIONES del TRITURADOR de la BATERÍA 6X
l · LVBD
l · 18X DISTRIBUCIÓN de la CARGA MCB
l · LVLD (OPCIONAL)
l · 5U a la ALTURA 8U
l · APROBACIONES GLOBALES
Parámetros:
| |
|
|
|
|
|
|
|
|
| MODELO |
24VDC |
|
|
48VDC |
|
|
Número de parte
(Sistema eléctrico configurado de las telecomunicaciones)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
|
|
|
|
|
|
| MÓDULO DE PODER |
| Flatpack2 rectificador 1) |
Flatpack2 24/1800 ÉL |
|
Flatpack2 48/2000 ÉL o ELLA Flatpack2 48/3000 ÉL o ELLA |
| DATOS ENTRADOS |
| Voltaje (gama) |
85-300 VAC |
|
|
85-300 VAC (ÉL módulo) 85-264 VAC (ELLA módulo) |
| Frecuencia |
45-66 herzios |
|
|
|
|
|
| Configuración de las tuberías |
2) individual/1p230 VAC TN/3p400 VAC TN/1p230 VAC LAS TIC/3p230 VAC LAS TIC |
| Conexión |
Bloques de terminales, 16 mm2 máximos |
|
|
|
|
| DATOS HECHOS SALIR |
| Voltaje |
+24 VDC |
|
|
-48 VDC |
|
| Actual (máximo) |
600 A |
|
|
600 A |
|
|
| DISTRIBUCIÓN DE LA BATERÍA |
|
| Número de posiciones del triturador de la batería |
6x 100 A |
|
|
|
|
|
| LVBD |
Defecto 300 A A/600 |
|
150 opcionales A/500 A/600 A A/300 |
| DISTRIBUCIÓN DE CARGA |
|
| Número de posiciones de la carga MCB |
18x 18 milímetros o 9x 18 milímetro + 6x 27 milímetros |
|
|
|
| LVLD |
300 opcionales A A/600 |
|
150 opcionales A/500 A/600 A A/300 |
| Tipo del triturador de la carga |
Estruendo montado sobre carriles, 18 milímetros y 27 milímetros de ancho (13 milímetros a petición) |
|
| CONTROL Y SUPERVISIÓN |
|
| Unidad del control y de supervisión 3) |
Smartpack R |
|
|
|
|
|
| Entradas |
entradas de 6x Digitaces (para supervisar del equipo externo) |
|
| Salidas |
retransmisiones de la alarma 6x |
|
|
|
|
|
| OTRAS ESPECIFICACIONES |
|
| Aislamiento |
3,0 kVAC – entrada a hacer salir
1,5 kVAC – entrada a conectar a tierra
0,5 kVDC – salida a conectar a tierra
|
|
|
|
|
| Temperatura de funcionamiento |
°C -40 a +60 [- °F 40 a +140] |
|
|
|
|
| Temperatura de almacenamiento |
°C -40 a +85 [- °F 40 a +185] |
|
|
|
|
| Dimensiones (W x D x H) 4) |
482 x 380 altura de x H milímetros [19 x pulgada 14,9 de x H] (h):
- 5U: 222 milímetros [8,8 pulgadas]
- 6U: 267 milímetros [10,5 pulgadas]
|
482 x 380 altura de x H milímetros [19 x pulgada 14,9 de x H] (h):
- 5U: 222 milímetros [8,8 pulgadas]
- 6U: 267 milímetros [10,5 pulgadas]
- 7U: 311 milímetros [12,3 pulgadas]
- 8U: 356 milímetros [14 pulgadas]
|
| Peso (excepto los módulos) |
Aproximadamente 5 kilogramos [11 libras] |
|
|
|
|
| ESTÁNDARES DE DISEÑO |
|
| Seguridad eléctrica |
IEC/UL 60950-1
CSA 22,2
|
|
|
|
|
|
| EMC |
EN 300 de la ETSI 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Ambiente |
EN 300 019-2-1 (clase 1,2) /-2 (clase 2,3) /-3 (clase 3,2) de la ETSI
EN 300 132-2 DE LA ETSI
Condiciones de funcionamiento normales según la cláusula 4,2 del 62040-5-3:2016 del IEC. Otras condiciones de funcionamiento según la cláusula 4,3 del 62040-5-3:2016 del IEC, deben ser aconsejadas
|
|
1) Vea la ficha técnica del rectificador Flatpack2 para los detalles
2) Cuando el sistema se configura sin la opción del dispositivo del SPD
|
3) Vea la ficha técnica del regulador de Smartpack R para los detalles
4) La profundidad mínima recomendada del gabinete es 400 milímetros [15,7 pulgadas]
|
Productos relacionados:

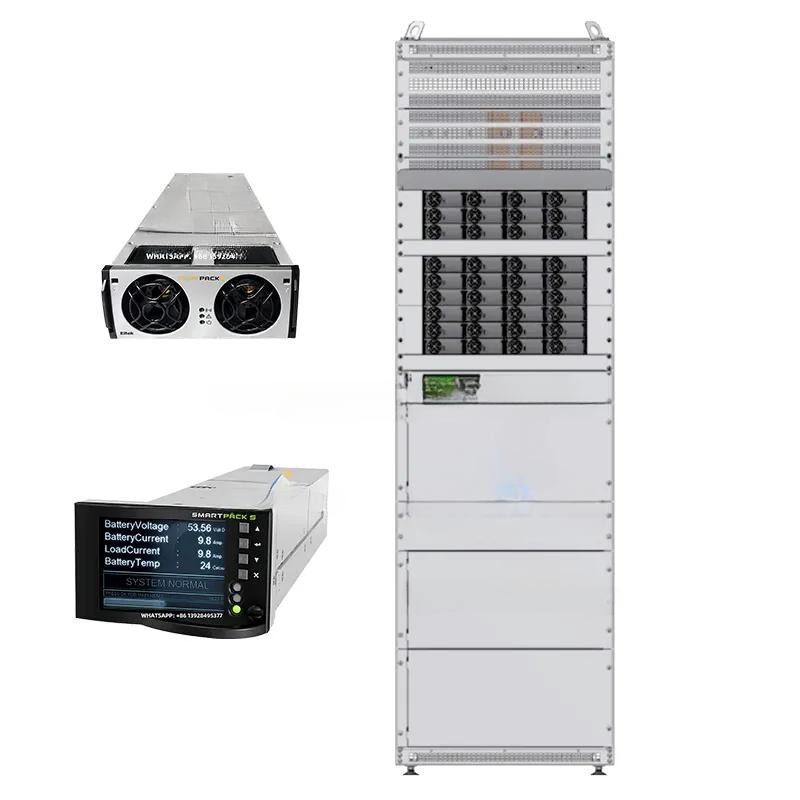

(Flatpack2 48/3000 ELLA)(regulador) de Smartpack R(controlelr de Smartpack S)
Sistemas del Bis para el OEM:
Soluciones
Proporcionamos soluciones completas incluyendo inspección de sitio, proponemos plan profesional según el pedido del cliente, el soporte técnico, y el servicio de mantenimiento empresas de telecomunicaciones dentro y fuera de China. Tenemos un equipo competente y una red de socios de confianza en todo el mundo.
FAQ:
1. ¿Cómo usted controla la calidad?
: Todos los productos antes del envío son escenarios simulados del uso, carga y prueba de distribución a carga plena y actual para asegurar la calidad del producto.
2. ¿Cuál es su cantidad de orden mínima?
: No hay cantidad de orden mínima, y una puede también ser hecho. La única diferencia es el precio y el horario.
3. ¿Puede usted introducir su compañía?
: Muy me honran. Le enviaré el documento de la introducción de la compañía más adelante para darle una introducción más completa y más directa a la nuestra información de compañía.
4. ¿Cuáles son las ventajas de su compañía?
: Inventario adecuado, y garantía de la fuente para la renovación subsiguiente de la fuente, flexible proporcionado según diferente a diversas necesidades de clientes, proporcionando diversas soluciones.
5. ¿Puedo enviar muestras? ¿Divulgúemelo junto con el precio?
: Usted puede enviar muestras, las muestras están conforme a orgullo grande, y la carga necesita ser llevada por usted.
6. ¿Cómo haga su trato de la compañía con el problema en calidad?
: Nuestra compañía ha estado haciendo esta industria por casi 10 años. Ha tenido ya cierta reputación. La analizaremos cuidadosamente. Si es de hecho nuestro problema de la calidad, usted puede descanso asegurado que hará cosas según el acuerdo de contrato y nunca le dejó tiene ningunos después de las preocupaciones, nuestro equipo del servicio se placerá servirle.
¿7 qué sobre la calidad?
: el 100% original con el nuevo paquete. probaremos cada artículo fijamos antes para asegurarse de cada artículo con buena calidad.
¿8 cuántos meses para la garantía?
: garantía de calidad de 1 año
¿9 cómo tratar de inferior - mercancías de la calidad?
: Las mercancías pueden ser poste cerca con nuestra carga de la tarifa del poste para cualquier mún producto de calidad dentro del tiempo de la garantía.
