Top Future Technology Co.,ltd es un proveedor completo de productos y servicios de telecomunicaciones para TI, instalaciones de fabricación y aparatos de telecomunicaciones, como diseño y suministro de fuentes de alimentación para telecomunicaciones, energía solar, centros de datos y servicios de emergencia para empresas. Tenemos una rica experiencia tanto en aplicaciones de CA como de CC, ofrecemos soluciones llave en mano que simplifican la ejecución y adquisición de proyectos con un único punto de contacto. Trátenos como una extensión de sus departamentos de Telecomunicaciones y TI. Estamos listos para ayudar a resolver cualquier tipo de problema de energía o completar un nuevo proyecto de energía juntos.
Nuestro ámbito de negocio principal:

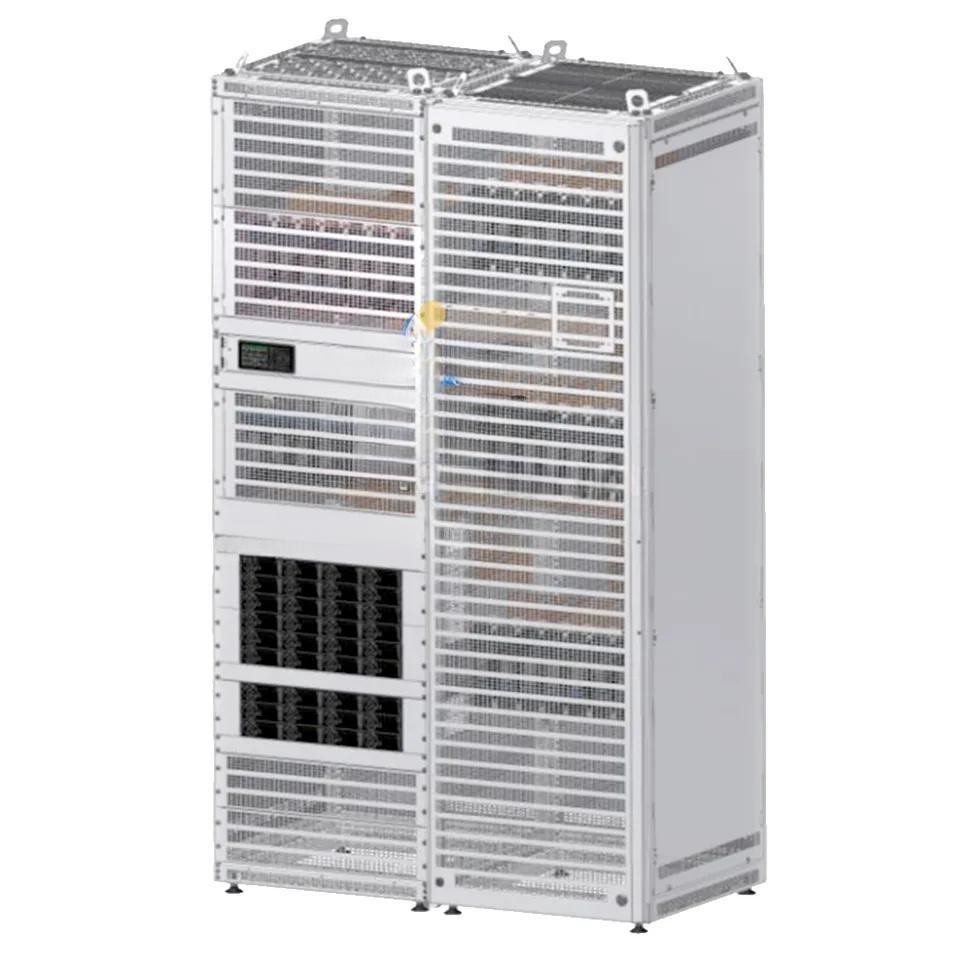

Sistema de alimentación de CC de 24Vdc, 48Vdc, 60Vdc, 110Vdc, 220Vdc (sistema de alimentación integrado, armario interior y exterior)
Sistema grande de 48Vdc
SAI de CA;
Aire acondicionado de precisión;
Repuestos para el sistema de alimentación
CARACTERÍSTICAS PRINCIPALES
l · SISTEMA COMPLETO
l · CONTROLADOR SMARTPACK R
l · CONTROL AVANZADO Y
l MONITORIZACIÓN A TRAVÉS DE PUERTO ETHERNET
l · PUERTO HOST USB TIPO A PARA DISPOSITIVOS CONECTABLES (EJ. WIFI; UNIDADES FLASH)
l · USB TIPO B PARA CONTROL
l · RECTIFICADORES DE SUPER ALTA EFICIENCIA
l · MÓDULOS INTERCAMBIABLES EN CALIENTE
l · 6 POSICIONES DE DISYUNTOR DE BATERÍA
l · LVBD
l · DISTRIBUCIÓN DE MCB DE CARGA 18X
l · LVLD (OPCIONAL)
l · ALTURA DE 5U A 8U
l · APROBACIONES GLOBALES
Parámetros:
MODELO
24VDC
|
|
|
|
|
|
|
|
|
| 48VDC |
Número de pieza |
|
|
(Sistema de alimentación de telecomunicaciones configurado) |
|
|
CTO2xxxx.nnnn
CTOxxxxx.nnnn
|
MÓDULO DE POTENCIA |
|
|

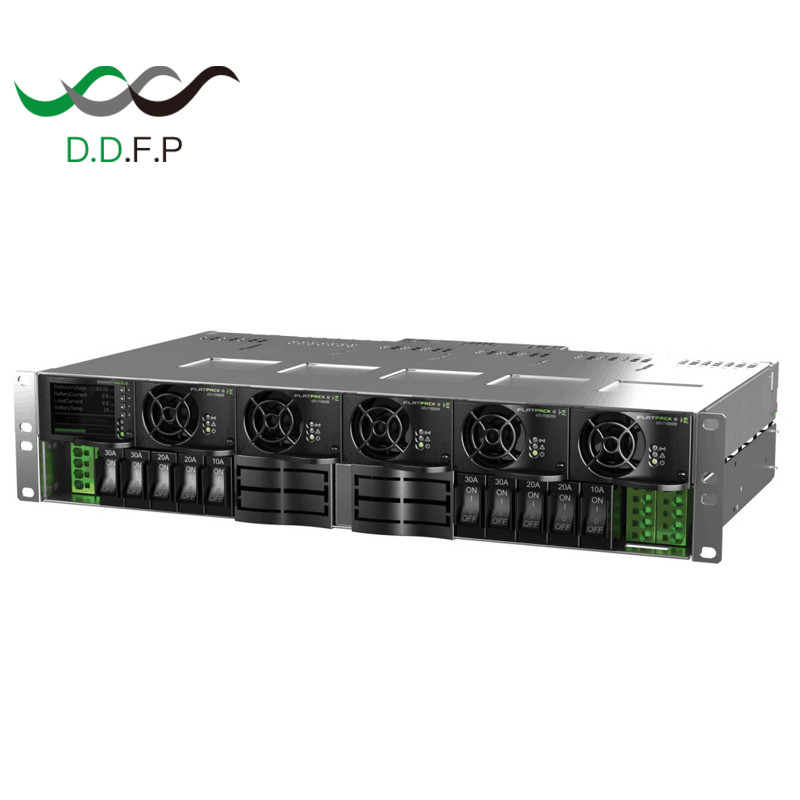

Rectificador Flatpack2 1) |
|
|
|
|
|
|
|
|
| Flatpack2 24/1800 HE |
| Flatpack2 48/2000 HE o SHE Flatpack2 48/3000 HE o SHE |
DATOS DE ENTRADA |
|
Voltaje (rango) |
| 85-300 VAC |
| 85-300 VAC (módulo HE) 85-264 VAC (módulo SHE) |
Frecuencia |
|
|
45-66 Hz |
| Configuración de red |
Individual 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT |
|
|
|
|
|
| Conexión |
Borneras, máx. 16 mm2 |
| DATOS DE SALIDA |
Voltaje |
|
|
|
|
| +24 VDC |
| -48 VDC |
Corriente (máxima) |
|
|
600 A |
|
| 600 A |
Número de posiciones de disyuntor de batería |
|
|
Número de posiciones de disyuntor de batería |
|
|
| 6x 100 A |
|
| LVBD |
Predeterminado 300 A / 600 A |
|
|
|
|
|
| Opcional 150 A / 300 A / 500 A / 600 A |
DISTRIBUCIÓN DE CARGA |
|
Montado en carril DIN, de 18 mm y 27 mm de ancho (13 mm bajo pedido) |
| 18x 18 mm o 9x 18 mm + 6x 27 mm |
|
| LVLD |
Opcional 300 A / 600 A |
|
|
|
| Opcional 150 A / 300 A / 500 A / 600 A |
Tipo de disyuntor de carga |
|
Montado en carril DIN, de 18 mm y 27 mm de ancho (13 mm bajo pedido) |
| CONTROL Y MONITORIZACIÓN |
Unidad de control y monitorización 3) |
|
| Smartpack R |
|
| Entradas |
6x Entradas digitales (para monitorización de equipos externos) |
|
|
|
|
|
| Salidas |
6x Relés de alarma |
|
| OTRAS ESPECIFICACIONES |
Aislamiento |
|
|
|
|
|
| 3.0 kVAC – entrada a salida |
|
| 1.5 kVAC – entrada a tierra |
0.5 kVDC – salida a tierra
Temperatura de funcionamiento
-40 a +60 °C [-40 a +140 °F]
|
|
|
|
|
| Temperatura de almacenamiento |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
|
| Dimensiones (An x Pr x Al) 4) |
482 x 380 x Al mm [19 x 14.9 x Al pulgadas] Altura (Al): |
|
|
|
|
| - 5U: 222 mm [8.8 pulgadas] |
- 6U: 267 mm [10.5 pulgadas]
- 7U: 311 mm [12.3 pulgadas]
- 8U: 356 mm [14 pulgadas]
|
- 6U: 267 mm [10.5 pulgadas]
- 7U: 311 mm [12.3 pulgadas]
- 8U: 356 mm [14 pulgadas]
Peso (sin módulos)
Aproximadamente 5 kg [11 lbs]
|
| ESTÁNDARES DE DISEÑO |
Seguridad eléctrica |
|
|
|
|
| IEC/UL 60950-1 |
|
| CSA 22.2 |
EMC
ETSI EN 300 386 v1.3.2
|
|
|
|
|
|
| EN 61000-6-2 /-3 |
Medio ambiente
ETSI EN 300 019-2-1 (Clase 1.2) /-2 (Clase 2.3) /-3 (Clase 3.2)
|
|
|
|
|
| ETSI EN 300 132-2 |
Condiciones de funcionamiento normales según IEC 62040-5-3:2016 cláusula 4.2. Otras condiciones de funcionamiento según IEC 62040-5-3:2016 cláusula 4.3, deben ser informadas
1) Consulte la hoja de datos del rectificador Flatpack2 para obtener detalles
2) Cuando el sistema está configurado sin la opción de dispositivo SPD
|
|
3) Consulte la hoja de datos del controlador Smartpack R para obtener detalles
4) La profundidad mínima recomendada del armario es de 400 mm [15.7 pulgadas]
|
Productos relacionados:
|

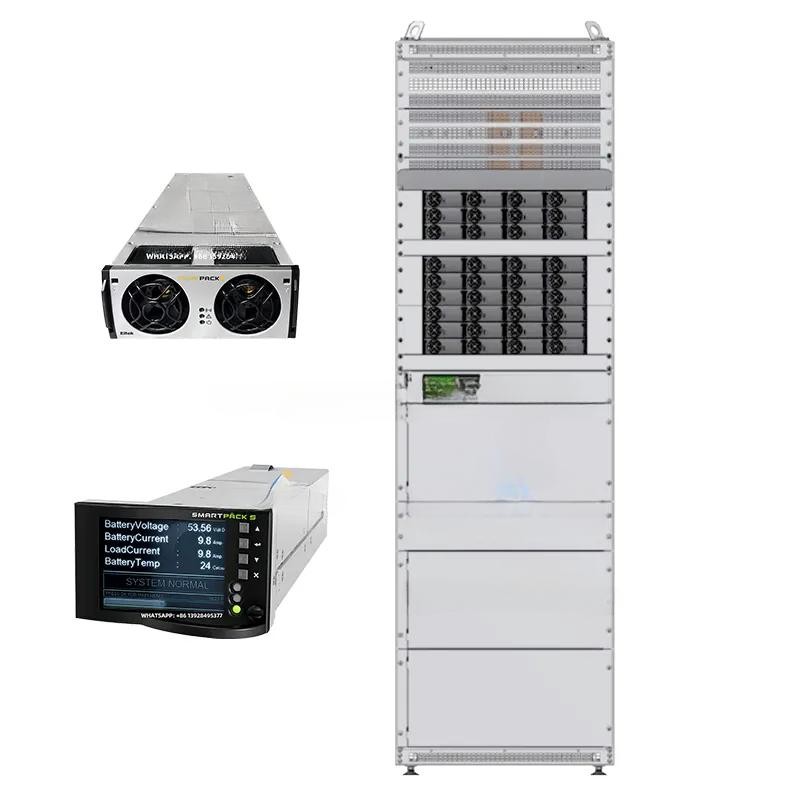

(Flatpack2 48/3000 SHE)
(Controlador Smartpack R)
(Controlador Smartpack S)Sistemas Bis para OEM: Soluciones
