Inicio /Productos/Sistema eléctrico de las telecomunicaciones/Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa

Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa

1
MOQ
1USD
Precio
Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Marca del producto: hechos a medida
P/N: CA0603 y CA0603001
Nombre del producto: Sistema de alimentación de corriente continua de 24 V
Voltgae entrados: 208Vac
Salida de DC: 24 VDC
Capacidad: 6KW
En la actualidad: 250A
Peso: 6.5 kg
Resaltar:

3U de energía de telecomunicaciones

,

CA0603 y CA0603001
Información básica
Lugar de origen: No incluidos
Nombre de la marca: Eltek
Certificación: CE
Número de modelo: CA0603 y CA0603001
Pago y Envío Términos
Detalles de empaquetado: Cartones de madera
Tiempo de entrega: 2-4 semanas
Capacidad de la fuente: 500 juegos / mes
Descripción de producto

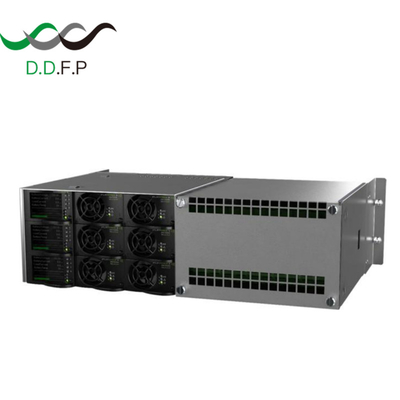

Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 0
Eltek Flatpack S 3U sistema de alimentación de corriente continua 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V


Descripción:


Con sus opciones flexibles de alarma y monitoreo combinadas con una producción a granel, este sistema 3U es un excelente elemento de construcción para diversas aplicaciones industriales.

Principales características

  • El rack Flatpack S 3U 3x2kW tiene 3 sistemas de CC separados que consisten en 2 rectificadores redundantes y 1 controlador.Para mayor flexibilidad, dos de estos sistemas pueden ser paralelos para crear un sistema con 4 rectificadores para una mayor potencia de salida o una mayor redundancia.Todos los rectificadores tienen alimentación de CA separada que permite fuentes de CA redundantes para cada salida.
  • Para una mayor monitorización y control, se puede conectar un controlador Smartpack S para cada par de rectificadores y salida.
  • Además de más salidas de relé de advertencia y alarma, proporciona configuración, estado y registros a través de la pantalla o el puerto Ethernet.

Aplicación



Industria marina y de procesamiento

Las aplicaciones en estos mercados requieren sistemas de alimentación de corriente continua de última generación, fiables y seguros.Amplio rango de temperatura de funcionamiento y excelente fiabilidad en su pequeña carcasa.

Los filtros de entrada AC aseguran el cumplimiento de las normas DnV para la clasificación de buques, embarcaciones de alta velocidad y ligeras y DnV Offshore.



Características y ventajas del producto



Rectificadores de caja plana S

La familia Flatpack S incluirá modelos que cubren la mayoría de las aplicaciones en términos de voltaje y potencia de salida, eficiencia y requisitos especiales.Todos los rectificadores tienen características inteligentes de autoprotección como la potencia de salida reducida a altas temperaturas o corriente baja.

También están disponibles modelos con mayor protección contra la sobre tensión de salida.Es capaz de manejar dos fallos y tiene un intervalo de prueba de prueba superior a 15 años..
Sistema de corriente continua

El rack Flatpack S 3U 3x2kW tiene 3 sistemas de CC separados que consisten en 2 rectificadores redundantes y 1 controlador.Para mayor flexibilidad, dos de estos sistemas pueden ser paralelos para crear un sistema con 4 rectificadores para una mayor potencia de salida o una mayor redundancia.Todos los rectificadores tienen alimentación de CA separada que permite fuentes de CA redundantes para cada salida.

Para una mayor monitorización y control, se puede conectar un controlador Smartpack S para cada par de rectificadores y salida.Además de más salidas de relevos de alerta y alarma, proporciona configuración, estado y registros a través de la pantalla o el puerto Ethernet

Parámetros:



Alimentos para animalesFase única para cada rectificador
Válvula de tensión230 VAC/DC nominal, máximo 300 VAC/DC*
Corriente máxima5.9 Armas para cada alimentación*
Conexión

2 x 2,5 mm2 para cada rectificador; L + N
3 x M6 trasero de la palanca de cable; PE

* Para más detalles, véase la ficha de datos del rectificador aplicable.
Producción de corriente continua
Válvula de tensión24 Vdc*
Corriente máxima3 x 83 Un sistema *
Conexión6 x 16/25 mm2 (3 x VDC+ y 3 x VDC-) Pueden ser paralelas mediante enlaces.
* Para más detalles, véase la ficha de datos del rectificador aplicable.
Otras especificaciones
# rectificadores2 posiciones para cada salida (4 si están paralelas)
# controlador1 posición para cada salida
El aislamiento

3.0 kVAC - de entrada a salida
1.5 kVAC - entrada a tierra
0.5 kVDC - salida a tierra

Temperatura de funcionamiento.-40 a +85 °C (-40 a +185 °F) *
Temperatura de almacenamiento.-40 a +85 °C (-40 a +185 °F)
El montajeReverso montado en un marco de 19 pulgadas o en una placa de montaje (por defecto) Frente montado en un marco de 19 pulgadas (opcional, p/n 278626)
El número de unidades> 500 000 horas Telcordia SR-332 Edición 1, método III (a) (T)el ambiente: 45°C)
- ¿Qué quiere decir?Protección IP20
Las dimensiones

o Altura: 132,5 mm (3U)
o Ancho: 482,6 mm (para caber en el 19', montaje)

o Profundidad: 300 mm, incluidos los soportes de montaje traseros, 252 mm sin soportes.

Peso

CS0603.000 7,8 kg (17,2 lb) excluidos los módulos

CS0603.001 6,0 kg (13,2 lb) excluidos los módulos

* Ver ficha de datos del rectificador para obtener más detalles sobre la desratificación de temperatura
Control, vigilancia y alarmas

Sin controlador
Conexión
Con el Smartpack S
Conexión

Alarma del rectificador conectado en serie para cada par de rectificadores (1)

2 x 1,5 mm2; COM, NC (debe cargarse con un máximo de 30 V y 100 mA) Sensación de corriente de la batería (2)
Sensor de la batería y del fusible de carga (2)
2 LVDs(2)
10 x 1,5 mm2

 Conexiones de temperatura, entrada y salida de alarma del controlador (2)

(1) Véase la ficha de datos del rectificador para más detalles.
(2) Véase la hoja de datos Smartpack S para más detalles.

Las normas aplicables
Seguridad eléctrica

Las medidas de control se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3.rdEdición
Se aplican las siguientes medidas:rdEdición

CEM

ETSI EN 300 386 V.l.4.1
EN 61000-6-1 (inmunidad, industria ligera)
EN 61000-6-2 (inmunidad, industria)
EN 61000-6-3 (emisiones, industria ligera)
EN 61000-6-4 (emisiones, industria)
La parte 15 y la subparte 109 de la FCC

Armonías principalesSe aplican las siguientes condiciones:
Marítimo

DNV-OS-D202, Capítulo 2, Sec. 4 (DNV 2.4) o Temperatura CL B o Humedad CL B
o Vibración CL A
o EMC CL B*)

Medio ambiente

ETSI EN 300 019-2-1 Clase 1.2
Se aplicarán las normas de seguridad de la ETSI EN 300 019-2-2.3
ETSI EN 300 019-2-3 Clase 3.2
ETSI EN 300 132-2: el uso de las tecnologías de la información y la comunicación
Compatible con la Directiva RoHS

*) ClaseA para CA0603.001



Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 1
Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 2


Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 3
Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 4Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 5Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 6Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 7


Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 8



Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 9
Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 10

Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 11
Eltek Flatpack S 3U Telecom Potencia 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V En masa 12
