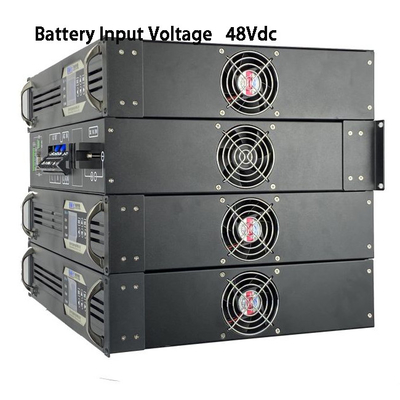

Los inversores de onda sinusoidal pura de la serie DT-1000 son una nueva expansión de BWITT
Inversor personalizado. Esta serie es un gabinete de rack profesional de 19” con un
Amplia gama de opciones para adaptarse a las aplicaciones.
Descripción:
Este tipo de inversor de montaje en bastidor con una solución de inversor de entrada dual de nueva generación
Diseñado para el campo de aplicaciones de comunicación, que es adecuado para el alto
Fiabilidad del sistema de comunicación. La solución está equipada con alimentación de 230 V CA.
Suministro y entrada de energía de 24 V CC, que llena el vacío entre la fuente de alimentación UPS tradicional
Suministro y soluciones de inversores de onda sinusoidal pura comunes.
Utiliza una estructura de diseño novedoso que ayuda a los usuarios a proporcionar aire acondicionado puro, estable y duradero.
energía para cargas críticas y tiene la misma alta confiabilidad que el sistema de suministro de energía de CA.
Las características de diseño del inversor de onda sinusoidal pura de comunicación dedicada garantizan
La conversión perfecta entre la fuente de alimentación de CA y CC, casi sin conversión.
retrasar y construir en el interruptor estático.
Principales características:
Chasis estándar de 2 RU para montaje en rack de 19”;
Salida de onda sinusoidal real (THD < 3 %)；
Gran pantalla LCD digital de 128*64 con información de datos, pantalla de 4 LED en funcionamiento;
5 rutas Contacto seco para el sistema (falla de entrada de CC, falla de entrada de CA, sobrecarga)
información, información de bypass y falla de salida)；
Puerto de comunicación RS232 y RS485 y SNMP opcional；
Prueba automática de encendido, arranque de salida suave, arranque de reinicio automático mientras CA o CC se recupera;
Función de cambio automático: CC a CA, derivación de CA, menos de 5 ms;
Monitoreo en tiempo real del estado operativo del sistema, Alarma audible y visual;
Graba el mensaje de alarma histórico y puede consultarse;
Regulador de voltaje incorporado Estabiliza el voltaje de CA;
Bypass de mantenimiento/CC disponible;
Protección: protección contra cortocircuito, protección contra sobrecarga, sobretensión o subtensión de la batería.
protección, sobrecorriente, sobretemperatura;
Solicitud:
Todas las aplicaciones críticas para el negocio y todo tipo de cargas de CA.
El diseño es modular y escalable con intercambio en caliente.
Módulos inversores que garantizan un tiempo medio de reparación bajo
reducción de los costes de servicio y atiende a las necesidades cambiantes
necesidades de expansión futura.
Parámetros:
| Modelo |
Blanco y negroT48/230-1KVA |
| APORTE |
| Voltaje de entrada de la batería |
48 V CC |
| Rango de voltaje de la batería |
42-58 V CC |
| Corriente de entrada CC |
23,8 A máx. |
| Voltaje de entrada de derivación |
230 V CA normales |
| Rango de voltaje de derivación |
170~270 V CA |
| Frecuencia de entrada de CA |
50 Hz |
| Rango de frecuencia |
43 ~ 67 Hz |
| PF |
>0,8 |
| PRODUCCIÓN |
| Capacidad de salida |
1000 VA |
| Capacidad de salida nominal |
800 W |
| Tensión de salida nominal |
230 V CA (modo inversor) |
| Corriente de salida nominal |
3.47A |
| Rango de voltaje de salida |
230 V CA (tolerancia ±1,5 % en modo inversor) |
| Eficiencia de salida |
≥85% (modo inversor) |
| Frecuencia de salida |
50 Hz |
| Onda de salida |
Onda sinusoidal pura |
| Distorsión armónica total |
≤3% (carga de línea) |
| Hora de conmutación (Pasar al modo inversor) |
≤5ms (con carga) |
| FUNCIÓN PROTECTORA |
| Protección del interruptor de subtensión de CA |
≤176 V CA (voltaje de reacción ≥10 V CA) |
| Protección del interruptor de sobretensión de CA |
≥264 CA |
| Exceso de temperatura |
Sí (cambio automático) |
| Punto de protección de bajo voltaje de la batería |
≤40 VCC |
| Alarma de bajo voltaje de batería |
43 VCC ± 0,5 |
| Punto de protección contra sobretensión de la batería |
≥60 VCC |
| Punto de recuperación de sobretensión de la batería |
≤57 VCC |
| Protección contra sobrecorriente de salida |
| Capacidad de sobrecarga |
Sigue trabajando 60 años@100%<carga<120% |
| Capacidad de sobrecarga |
Continuar trabajando 10s@121%<Carga<150% |
| Protección contra sobretemperatura |
Sí |
| Protección contra cortocircuito |
Sí (no realizar pruebas con conexión a CA) |
| Protección de conexión inversa |
Sí |
| Salida OVP |
≥264 V CA (modo inversor) |
| Alarma de bajo voltaje de salida |
≤176 V CA (modo inversor) |
| SEGURIDAD Y CEM |
| Rigidez dieléctrica (chasis de CA) |
3500 V CC/10 mA/1 min. Sin descargas eléctricas, sin averías, sin arcos eléctricos (solo prioridad de entrada de CA) |
| Rigidez dieléctrica (chasis de CC) |
750 V CC/10 mA/1 min. Sin descargas eléctricas ni averías
|
| DLV |
EN 60950-1 |
| Compatibilidad electromagnética (CEM) |
EN 61000-6-3;EN 61000-6-1; IEC 61000-6-2 y IEC 61000-6-4 |
|
RoHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| PRUEBA DE DESEMPEÑO AMBIENTAL |
| Temperatura ambiente. |
-20 ~ +50 ℃ |
| Enfriamiento |
2*Ventiladores |
| Operación a alta temperatura |
50 ± 2 ℃ (carga nominal 24 horas) |
| Funcionamiento a baja temperatura |
-20 ± 2 ℃ (carga nominal 24 horas) |
| Almacenamiento a alta temperatura |
80 ± 2 ℃, 24 horas |
| Almacenamiento a baja temperatura |
-40 ± 2 ℃, 24 horas |
| Humedad |
0~90%, sin condensación de humedad |
| Altitud de operación (m) |
Altitud Potencia máxima hasta 2000 m. Reducción de -2 %/100 m. Altitud máxima 5000 m. |
| COMUNICACIÓN |
| 232 rupias y 485 rupias |
Sí |
| SNMP |
Opcional |
| Contacto seco |
5 grupo |
| PANTALLA LCD |
|
Estado de la pantalla LCD
|
Voltaje de entrada y salida, frecuencia, corriente de salida, temperatura, tasa de carga, logotipo, etc.
|
|
Estado del inversor
|
Red normal, inversor normal, subtensión de batería y sobrecarga de salida, etc.
|
| MEDICIÓN |
| Tamaño: ancho x profundidad x alto (mm) |
482 mm x 347 mm x 88 mm (2 unidades) |
| Peso |
11,5 kg |
