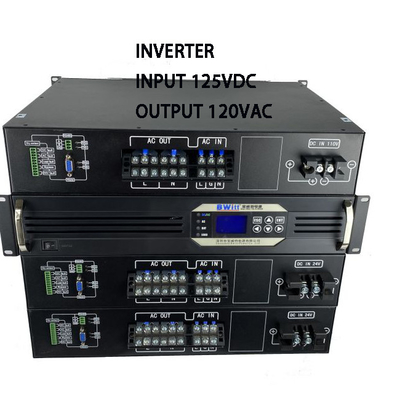

Los inversores de onda sinusoidal pura de la serie DT-1000 son la nueva expansión de BWITT
personalizar el inversor. Esta serie es un rack profesional de 19” con un
amplia gama de opciones para adaptarse a las aplicaciones.
Descripción:
Este tipo de inversor de montaje en rack con una nueva generación de solución de inversor de doble entrada
diseñado para el campo de las aplicaciones de comunicación, que es adecuado para la alta
fiabilidad del sistema de comunicación. La solución está equipada con alimentación de 230 V CA
y entrada de alimentación de 24 V CC, lo que llena el vacío entre la alimentación UPS tradicional
y las soluciones comunes de inversores de onda sinusoidal pura.
Utiliza una nueva estructura de diseño que ayuda a los usuarios a proporcionar CA pura, estable y duradera
alimentación para cargas críticas, y tiene la misma alta fiabilidad que el sistema de alimentación de CA.
Las características de diseño del inversor de onda sinusoidal pura de comunicación dedicado garantizan
la conversión perfecta entre la alimentación de CA y CC, casi sin conversión
retardo, y construir en el interruptor estático.
Características principales:
Montaje en rack estándar de 19” Chasis 2 RU;
Salida de onda sinusoidal verdadera (T.H.D < 3%)；
Gran pantalla LCD digital de 128*64 con información de datos, 4 LED muestran el funcionamiento;
5 rutas de contacto seco para el sistema (fallo de entrada de CC, fallo de entrada de CA, sobrecarga
información, información de derivación y fallo de salida)；
Puerto de comunicación RS232 y RS485 y SNMP opcional；
Autoprueba de encendido, arranque suave de salida, reinicio automático de inicio mientras se recupera CA o CC;
Función de conmutación automática: CC a CA, derivación de CA, menos de 5 ms;
Supervisión en tiempo real del estado de funcionamiento del sistema, alarma sonora y visual;
Registrar el mensaje de alarma histórico y se puede consultar;
Incorporar un regulador de voltaje Estabilizar el voltaje de CA;
Derivación de mantenimiento / CC disponible;
Protección: protección contra cortocircuitos, protección contra sobrecargas, batería sobre/bajo voltaje
protección, sobrecorriente, sobretemperatura;
Aplicación:
Todas las aplicaciones críticas para el negocio y todo tipo de cargas de CA.
El diseño es modular y escalable con módulos de inversor intercambiables en caliente
lo que garantiza un bajo tiempo medio de reparación
reducción de los costes de servicio y satisface los cambios
necesidades de expansión futura.
Parámetros:
| Modelo |
BWT125/120-1KVA
BWT125/120-3KVA
|
BWT125/120-2KVA |
BWT125/120-3KVA |
| ENTRADA |
| Voltaje de entrada de la batería |
125Vdc |
| Rango de voltaje de la batería |
100-150Vdc |
| Corriente de entrada de CC |
10A máx. |
20A máx. |
30A máx. |
| Voltaje de entrada de derivación |
120VACNorm
66.6A máx.
|
| Rango de voltaje de derivación |
100-140VAC
30A máx.
50A máx.
60AMax
|
| Frecuencia de entrada de CA |
60Hz |
| Rango de frecuencia |
43~67Hz |
| PF |
>0.8 |
| SALIDA |
| Capacidad de salida |
1000VA |
2000VA |
3000VA |
| Capacidad de salida nominal |
800W |
1600W |
2400W |
| Voltaje de salida nominal |
120VAC (Modo inversor)- |
| Corriente de salida nominal |
6.67A |
13.3A |
20A |
| Rango de voltaje de salida |
120Vac (Tolerancia ±1.5% @Modo inversor) |
| Eficiencia de salida |
≥85% (Modo inversor) |
| Frecuencia de salida |
60Hz |
| Onda de salida |
Seno puro |
| THD |
≤3% (Carga de línea) |
| Tiempo de conmutación (Modo de derivación a inversor) |
≤5ms (Con carga) |
| CARACTERÍSTICA DE PROTECCIÓN |
| Protección de conmutación de bajo voltaje de CA |
≤90Vac (Voltaje de retroceso≥10Vac) |
| Protección de conmutación de sobrevoltaje de CA |
≥140AC |
| Sobretemperatura |
Sí (Conmutación automática) |
| Punto de protección de bajo voltaje de la batería |
≤90 |
| Alarma de bajo voltaje de la batería |
90±0.5 |
| Punto de protección de sobrevoltaje de la batería |
≥155VDC |
| Punto de recuperación de sobrevoltaje de la batería |
≥145VDC |
|
Enfriamiento
|
2*Ventiladores
4*Ventiladores
|
2*Ventiladores |
4*Ventiladores |
| Control de temperatura@ Temperatura interna>45℃ y velocidad según la capacidad de salida@ Capacidad de salida >50% |
| PROTECCIÓN CONTRA SOBRECORRIENTE DE SALIDA |
| Capacidad de sobrecarga |
Continuar trabajando @sobrecarga 110% |
| Capacidad de sobrecarga |
Continuar trabajando 60s @ sobrecarga 110%~130% |
| Capacidad de sobrecarga |
Continuar trabajando 10s @sobrecarga >150% |
| Protección contra sobretemperatura |
Sí |
| Protección contra cortocircuitos |
Sí (No probar bajo conexión de CA) |
| Protección de conexión inversa |
Sí |
| OVP de salida |
≥144VAC (Modo inversor) |
| Alarma de bajo voltaje de salida |
≤88VAC (Modo inversor) |
| SEGURIDAD Y EMC |
| Resistencia dieléctrica (CA-Chasis) |
3500Vdc/10mA//1min .Sin descarga, sin avería, sin arco (Solo prioridad de entrada de CA) |
| Resistencia dieléctrica (CC-Chasis) |
750Vdc/10mA/1min. Sin descarga, sin avería
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 e IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| RENDIMIENTO DE LA PRUEBA AMBIENTAL |
| Temperatura ambiente |
-20~ +50℃ |
| Funcionamiento a alta temperatura |
50±2℃ (carga nominal 24H) |
| Funcionamiento a baja temperatura |
-20±2℃ (carga nominal 24H) |
| Almacenamiento a alta temperatura |
80±2 ℃,24H |
| Almacenamiento a baja temperatura |
-40±2℃,24H |
| Humedad |
0~90%, Sin condensación de humedad |
| Altitud de funcionamiento (m) |
Altitud Potencia total por debajo de 2000 m. >2000 m reducción -2% / 100 m, altitud máxima 5000 m |
| COMUNICACIÓN |
| Rs232 y Rs485 |
Sí |
| SNMP |
Opcional |
| Contacto seco |
5 grupos |
| PANTALLA LCD |
|
Estado de la pantalla LCD
|
Voltaje de entrada y salida, frecuencia, corriente de salida, temperatura, tasa de carga, LOGO, etc.
|
|
Estado del inversor
|
Red normal, inversor normal, batería de bajo voltaje y sobrecarga de salida, etc.
|
| MEDIDA |
| Tamaño An*Pr*Al (mm) |
482*347*88mm |
482*430*88mm |
| Peso |
11.5KG |
15KG |
