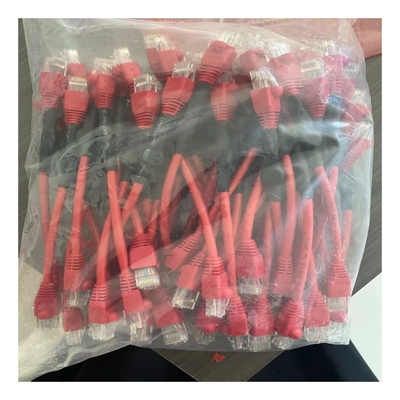

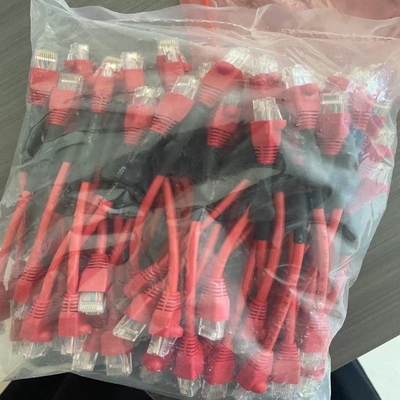

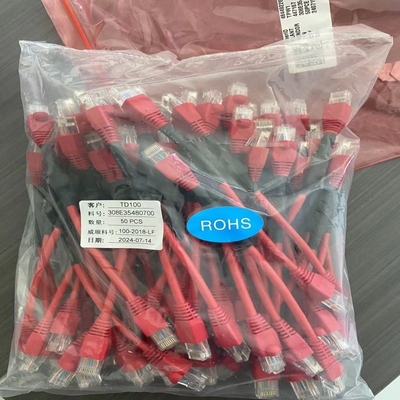

Cable de sincronización de estante a estante de Eltek 308E35480700 Núcleo de alimentación

Enrutamiento adecuado del cable de CC

La figura 10 muestra el enrutamiento adecuado de los cables para las conexiones de los interruptores.de los puntos de conexión. NOTA: El encaminamiento de los cables de cualquier otra manera puede dañar al personal o al sistema.

El circuito 9 contiene cuatro interruptores y veinte conexiones de fusibles GMT. Todas las conexiones de salida de CC son accesibles desde la parte trasera (Figura 12),Considerando que los interruptores y los fusibles son accesibles desde el frente (Figura 11).

Las conexiones de salida y de retorno GMT deberán ser accesibles desde la parte trasera utilizando los tornillos de compresión de las tiras terminales GMT (figura 12).Seleccione el tamaño del cable de acuerdo con las especificaciones de la sección “Requisitos de salida de CC” de la página 10Los cables GMT deben ser conducidos directamente a través de los agujeros del cable justo debajo del bloque terminal GMT.Instalar los fusibles en ranuras apropiadas en el bloque de fusibles GMT que se muestra en la figura 11Para las conexiones de los interruptores de salida y de retorno de carga (posiciones A y B), conecte las llaves a los doble 4 ′ -20 pernos con 5 ′ 8 ′ centros, accesibles desde la parte trasera, como se muestra en la figura 12.Los interruptores se pueden encontrar detrás de la puerta de distribución en el lado derecho del sistema cuando se ve desde el frente (Figura 11). Tamaño de los cables y de las llaves de acuerdo con las especificaciones de la sección "Requisitos de salida de CC" en la página 10.Los cables de interruptor deben ser conducidos a través de los orificios de los cables situados en el lado izquierdo del estante cuando se observa desde atrás (Figura 10)No conecte una carga de equipo a las conexiones de salida protegidas por LVD.
