El inversor de conexión paralela modular de 48Vdc y 220Vdc es un dispositivo de inversión que convierte la energía de 48V dc/220Vdc suministrada por la fuente de alimentación de comunicación en 220V/50Hz.A través de la conversión en la potencia de corriente continua de entrada, el inversor de onda seno pura ofrece a los usuarios energía CA estable y no distorsionada.Ofrece a los dispositivos clave la potencia de voltaje de salida flexible y frecuencia.
Características
Control digital: adopta tecnología DSP de 32 bits totalmente digital y SPWM de alta frecuencia, con una fuerte capacidad antiinterferencia, velocidad de cálculo rápida, alta inteligencia,precisión de control precisa y forma de onda de salida pura
Diseño redundante paralelo N + 1: puede formar un sistema de suministro de energía redundante paralelo N + 1. Los módulos son de respaldo entre sí, con alta confiabilidad y configuración flexible.Información de los datos de la pantalla LCD digital de 128*64 de gran tamaño,4 pantalla LED en funcionamiento;
No hay tecnología paralela maestro-esclavo: el funcionamiento y la conexión paralela de cada módulo son controlados de forma independiente por el DSP incorporado, sin un solo punto de falla,flujo independiente entre módulos.

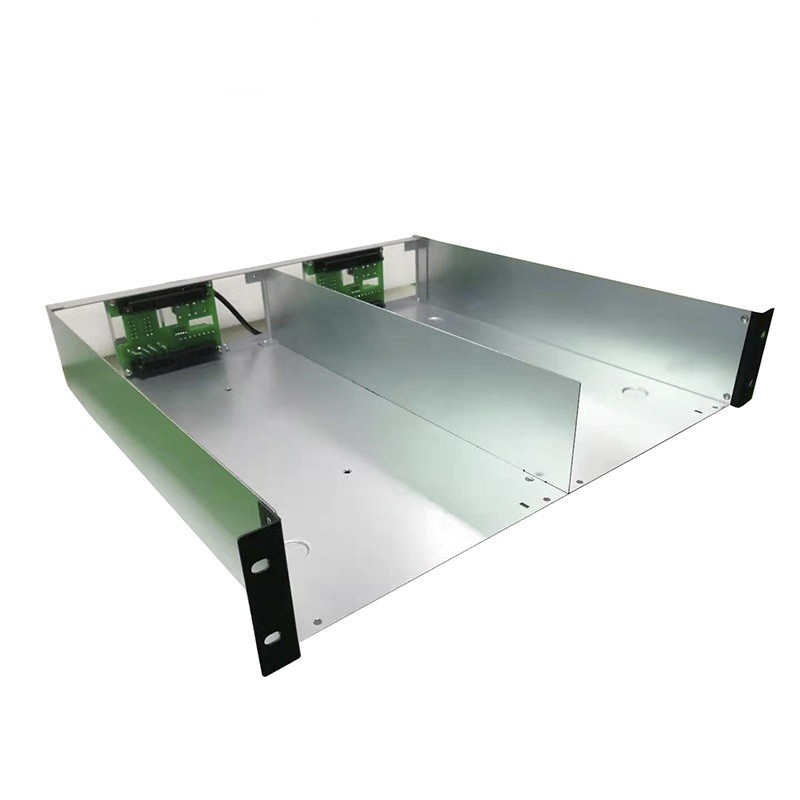

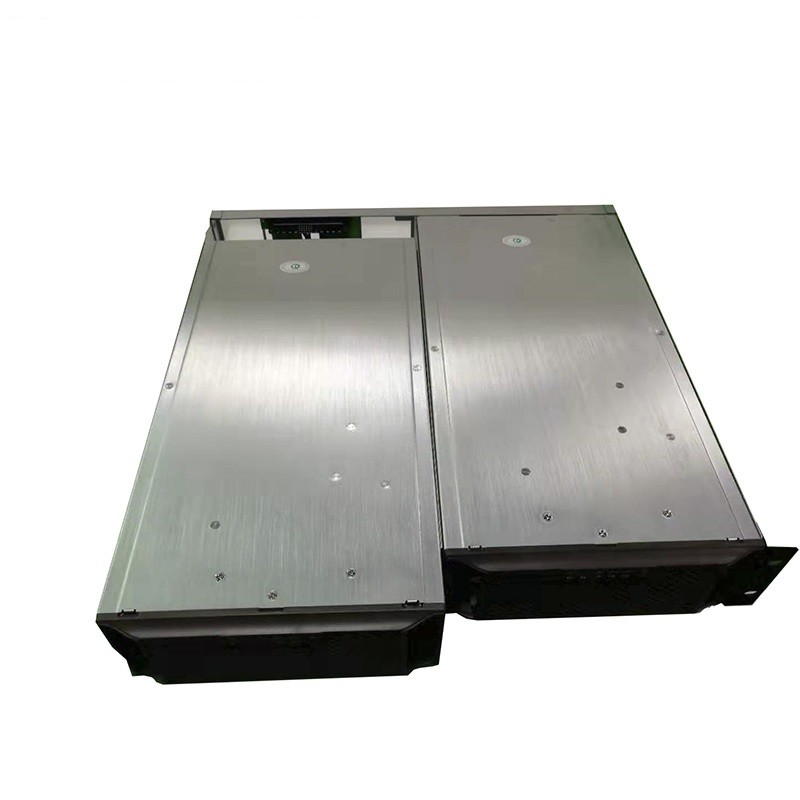

Con enchufe en caliente: no es necesario hacer ningún ajuste de parámetros y operación, enchufe y reproducción, el módulo entra automáticamente en el estado de trabajo normal, el mantenimiento y el reemplazo son simples y rápidos.
Módulo de bypass incorporado: los usuarios pueden elegir la prioridad del inversor o la prioridad de bypass

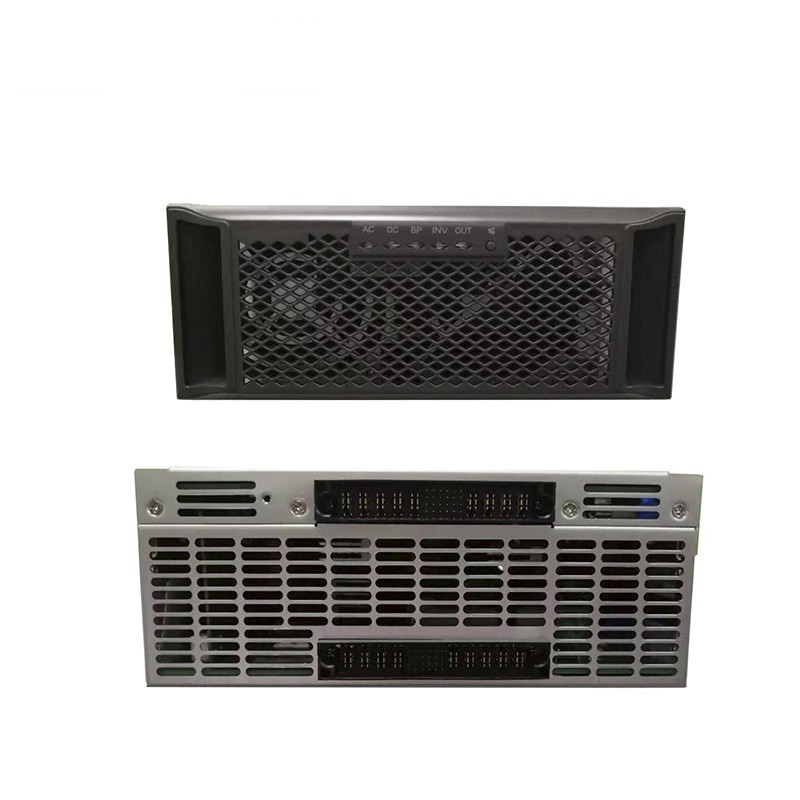

Gestión de la vigilancia: panel de indicadores, alarma de ruido y luz de falla, interfaz de comunicación RS485 y contacto seco de falla.
Función de protección: tiene las funciones de sobrevolución de entrada, sobrevolución de salida, sobre temperatura, cortocircuito, etc.

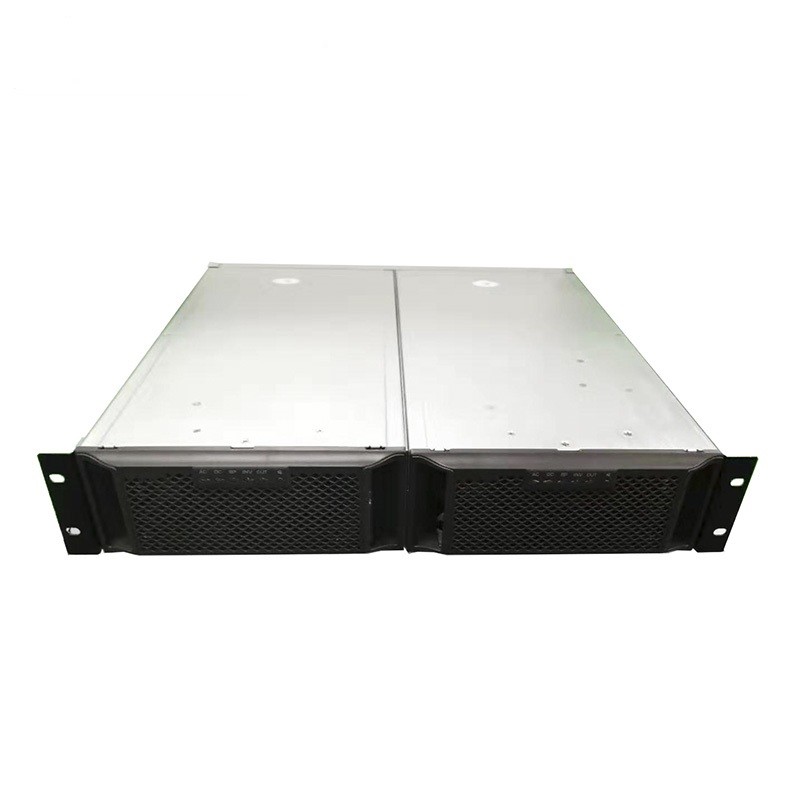

Alta densidad de potencia: diseño de ancho de 1/2 19 ′′, el volumen es sólo la mitad del ancho del inversor convencional, ahorrando espacio y paralelo conveniente.
Especificación
| Modelo |
El sistema de control de velocidad de los vehículos de las categorías M1 y M2 será el siguiente: |
| Input |
| Voltado de entrada de corriente continua |
48 Vdc |
| Corriente de entrada de corriente continua |
21.0 Máximo |
| Rango de voltaje de entrada de CC |
De otro tipo |
| Relleno de repuestoNooise Corriente |
≤ 10% |
| El PF |
0.8 |
| El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Rango de tensión de entrada |
Las emisiones de gases de efecto invernadero de las instalaciones eléctricas de los Estados miembros se calcularán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Corriente de entrada nominal |
4.5A |
| Tiempo de transferencia |
< 12 ms |
| Posición de los productos |
| Capacidad de producción |
El valor de las emisiones de CO2 |
| Capacidad de producción nominal |
de una potencia máxima de 800 W |
| Voltado de salida nominal |
El valor de las emisiones de CO2 |
| Corriente de salida nominal |
3.6A |
| Rango de tensión de salida |
220Vac ((Tolerancia ±1,5%) |
| Eficiencia de producción |
≥ 85% |
| Frecuencia de salida |
50 Hz |
| Rango de frecuencia |
43 ~ 67 Hz |
| Onda de salida |
Onda senoidal pura |
| THD |
≤ 3% (carga en línea) |
| Tiempo de conmutación (por paso al modo inversor) |
La velocidad de carga de la unidad de ensayo será igual o superior a la velocidad de ensayo de la unidad. |
| Rango de frecuencia de salida |
50 ± 0,1% o 60 ± 0,1% |
| DinámicoRrespuestaT.el mismo |
5% ((carga 0←→100%) |
| El PF |
0.8 |
| Producción sobre la protección de corriente |
| Capacidad de carga excesiva |
Sigue trabajando 10 minutos @105% |
| Capacidad de carga excesiva |
Continúa trabajando 1 minuto @ 125% |
| Protección por sobre temperatura |
- ¿ Qué? |
| Protección de cortocircuito |
Sí (no se realice el ensayo con AC Connect) |
| Protección de la conexión inversa |
- ¿ Qué? |
| Ejecución de las pruebas medioambientales |
| Temperatura ambiente. |
-20 ~ +50 °C |
| Funcionamiento a altas temperaturas |
50 ± 2 °C (carga nominal de 24 horas) |
| Funcionamiento a baja temperatura |
-20 ± 2 °C (carga nominal de 24 horas) |
| Almacenamiento a alta temperatura |
80 ± 2 °C,24 horas |
| Almacenamiento a baja temperatura |
-40 ± 2 °C,24 horas |
| Humedad |
0 ~ 90%,No hay condensación de humedad |
| Altitud de operación (m) |
Altitud Potencia total hasta 2000 m. Descenso de -2% / 100 m, altitud máxima 5000 m |
| Modo paralelo |
| Cantidades paralelas máximas |
2 unidades |
