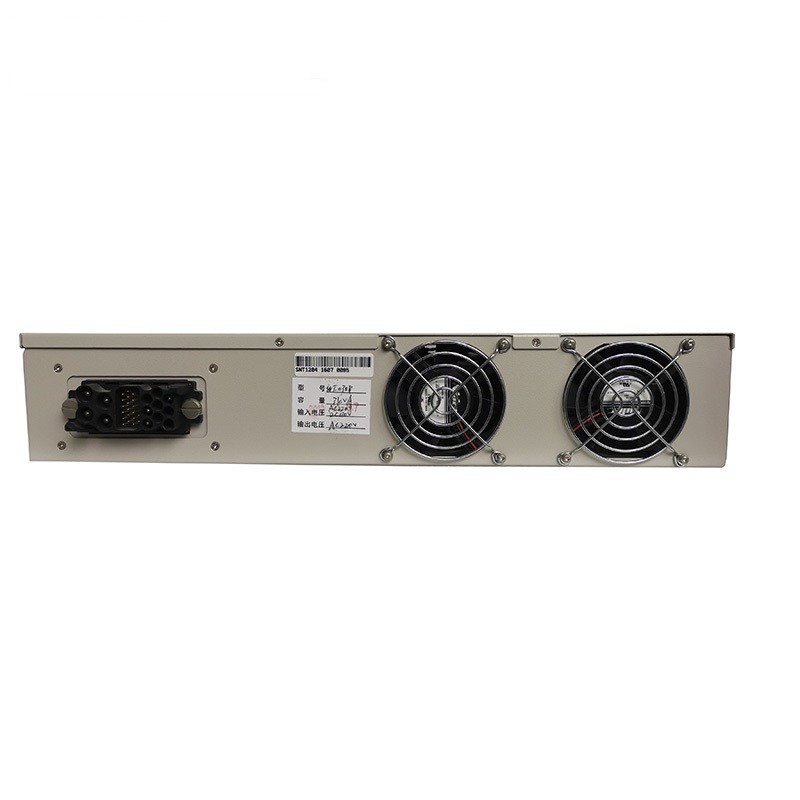

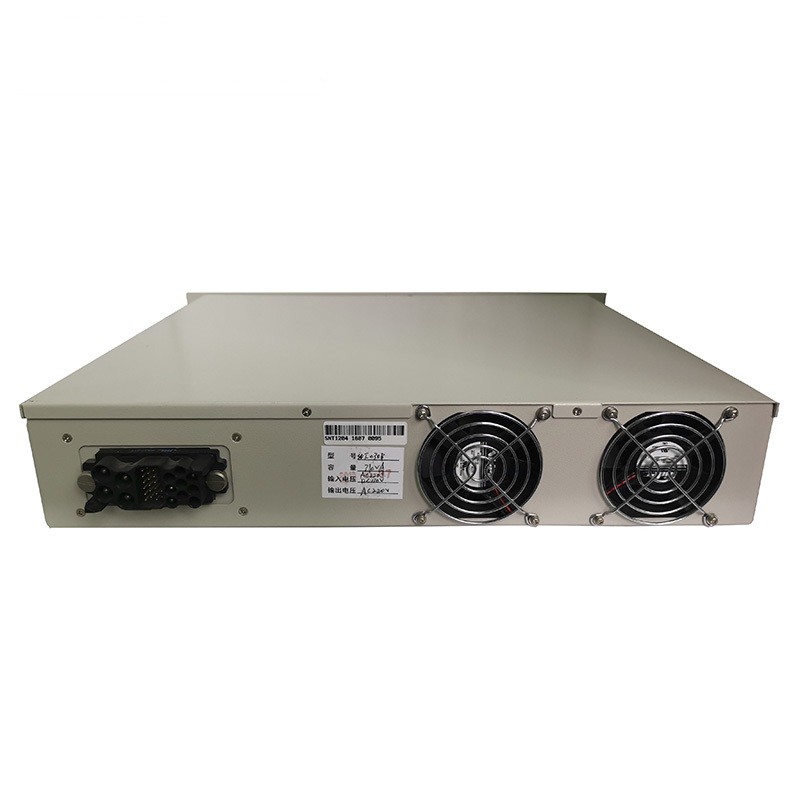

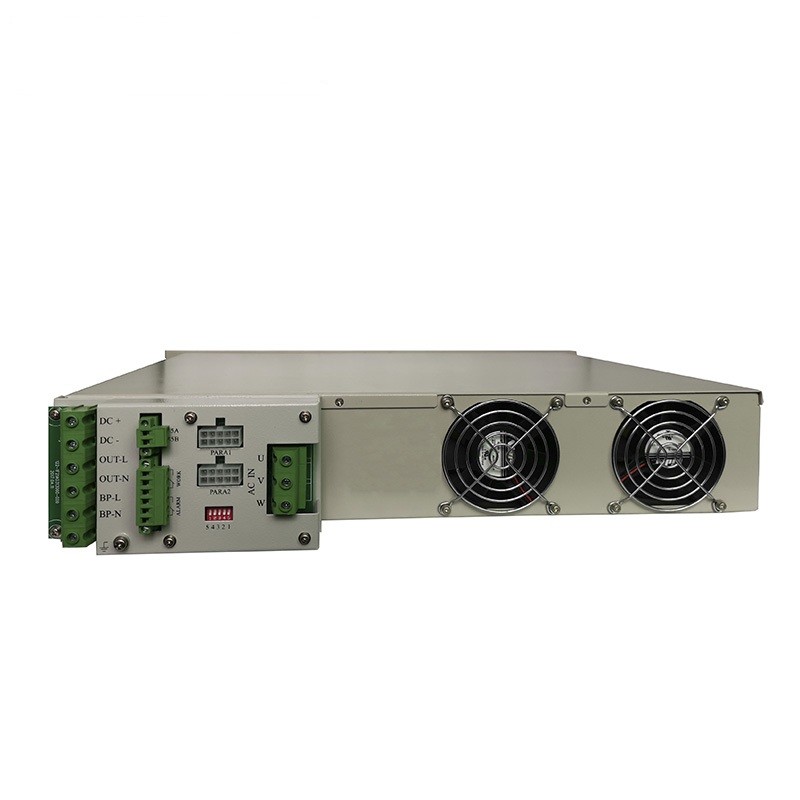

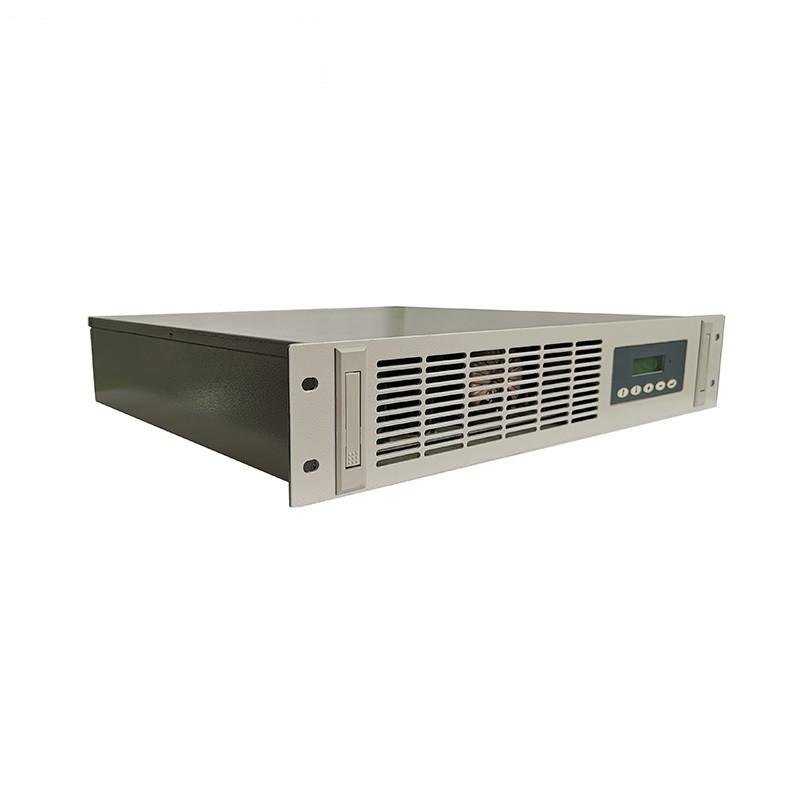

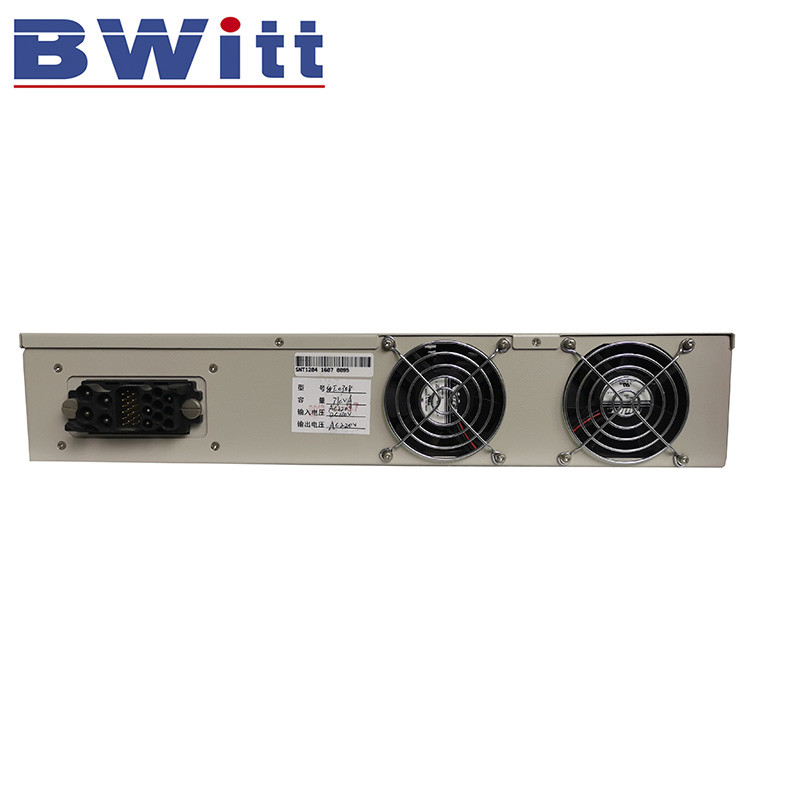

Inversor paralelo BWT-DT2000 especialmente diseñado para la aplicación de fiabilidad y suministro de energía rentable y de alta seguridad.Utiliza la tecnología de inversores de aislamiento completo (eléctrico) para convertir la corriente continua en corriente alterna sinusoidal pura de alta calidad (CA)Tipo de montaje de rack fácil de instalar en el gabinete.
Tiene las ventajas de un funcionamiento sencillo, bajo ruido, sin contaminación, adquisición de datos en tiempo real y comunicación remota,proporciona conveniencia a los usuarios del sistema para implementar la gestión de la red y el monitoreo remotoEl inversor no sólo es adecuado para el campo de energía y comunicación, sino también para otros lugares donde se requiere de un suministro de energía de alta calidad.
Características
Los inversores paralelos de la serie BWT-DT2000 son los inversores inteligentes.de forma fiable y rápida para responder a los cambios del entorno externo.
Los inversores paralelos de la serie BWT-DT2000 adoptan la tecnología de modulación de ancho de pulso SPWM y producen una onda sinusoidal pura con frecuencia estable, voltaje estable, filtrado de ruido y baja distorsión.
Los inversores paralelos de la serie BWT-DT2000 tienen una gran capacidad de carga y un interruptor de derivación incorporado, lo que mejora la continuidad y la fiabilidad del suministro de energía para los inversores.
Los inversores paralelos de la serie BWT-DT2000 adoptan una tecnología avanzada de supresión de ruido de inyección inversa en la entrada de CC y no interfieren con otros equipos de comunicación que comparten la fuente de alimentación de CC.La entrada de CA adopta filtros múltiples para eliminar la interferencia de la red eléctrica municipal y satisfacer la demanda de la fuente de alimentación principal de CA en el sistema de aplicación.
Los inversores paralelos de la serie BWT-DT2000 se pueden ajustar de forma flexible a la fuente principal de CA y a la fuente principal de CC (mediante el ajuste del campo de pantalla LCD)
La fuente de alimentación del inversor paralelo de la serie BWT-DT2000 puede cerrarse mediante llave silenciadora cuando falle la alarma del zumbador.
El diseño de la fuente de alimentación del inversor paralelo de la serie BWT-DT2000 es perfecto, lo que permite cortar la corriente continua en el estado de arranque, cambiar automáticamente a la derivación de energía, no afecta a la carga de la fuente de alimentación,conveniente para el mantenimiento y el reemplazo de la batería;
Modo de comunicación RS485, protocolo Modbus.
Especificación
| Forma del producto |
Potencia nominal |
1 KVA |
2 KVA |
3 KVA |
5 KVA |
6 KVA |
8 KVA |
10 KVA |
| Las dimensiones(Ancho × altura × profundidad)(mm) |
19 12 U |
19 12 U |
19'3U |
| 490 × 88 × 385 |
490 × 88 ×392 |
540 × 132 × 405 |
| Parámetro de entrada |
Válvula de entrada de corriente continua |
Válvulas de velocidad |
| Rango de entrada de corriente continua |
92¿Qué quieres decir?Se aplicará el procedimiento siguiente:¿Qué quieres decir?La velocidad de la corriente de corriente |
| Corriente de entrada de CA |
4.55A |
9.1A |
13.6A |
22.7A |
27.3A |
36.3A |
45.5A |
| Rango de entrada de desvío |
176¿Qué quieres decir?264VAC |
| Tiempo de cambio de desvío |
Tipo electrónico¿Qué es esto?5 ms(externo)
Tipo mecánico¿Qué es esto?20 segundos
|
Tipo electrónico¿Qué es esto?5 ms(externo)Tipo mecánico¿Qué es esto?30 ms |
| Producción de corriente ac |
Voltado de salida nominal |
El valor de las emisiones de CO2 |
| Frecuencia de salida nominal |
50 Hz |
| Regulación de la carga |
< 1% |
| Precisión de la frecuencia |
< 0,1% |
| factor máximo |
3:1 |
| Distorsión de la forma de onda |
Resistencia a plena carga¿Qué es esto?El 3%,carga total no lineal¿Qué es esto?El 5% |
| Respuesta dinámica |
Rango transitorio de tensión¿Qué es esto?El 3%,tiempo de recuperación de la respuesta transitoria ≤ 60 ms(carga de 0 a 100) |
| Flujo desigual paralelo |
< 3% de corriente nominal RMS |
| Capacidad de sobrecarga |
Corriente de carga¿Qué es esto?105%, trabajo continuo
Corriente de carga 105¿Qué quieres decir?125%, trabajo continuo 10 minutos de apagado
Corriente de carga 125¿Qué quieres decir?150 por ciento,trabajo continuo después de 1 minuto de apagado
Corriente de carga>150 por ciento,después de 20 ms de apagado
|
| Función de protección |
Protección de las conexiones de entrada, protección de la entrada bajo tensión y sobre tensión, protección de la sobrecarga de salida, protección del cortocircuito de salida, protección de la sobre temperatura |
| Comunicación |
Interfaz de comunicación |
Se trata de un sistema de seguridad. |
| Medio ambiente de trabajo |
Resistencia al aislamiento |
2KVac,1 minuto |
| Ruido (1 m) |
Se aplican las siguientes medidas: |
| Temperatura ambiente de funcionamiento |
-10 años¿Qué quieres decir?50 °C |
| Temperatura de transporte y almacenamiento |
-40 años.¿Qué quieres decir?70°C |
| Humedad relativa |
0¿Qué quieres decir?90%, sin condensación |
| Altitud relativa (M) |
≤ 3000 m,1500¿Qué quieres decir?3000 m, disminución del 1% de la potencia por cada aumento de 100 m |
