Datos técnicos | |
Modelo | BWT12/220-3000W |
ENTRADA | |
Voltaje de entrada de CA | 170~270 VCA (220 VNorma) |
Disyuntor de CA | 13.63A MCB |
Voltaje de entrada de la batería | 12Vdc |
Rango de voltaje de la batería | 10-15Vdc |
Disyuntor de entrada de la batería | 250@MCB |
Enfriamiento | Enfriamiento forzado |
Corriente de entrada de CC | 300A máx. |
Frecuencia de salida | 50Hz±0.1% |
SALIDA | |
Capacidad de salida nominal | 3000W |
Voltaje de salida nominal | 220VAC (Modo inversor) |
Corriente de salida nominal | 13.63A |
Rango de voltaje de salida | 220Vac (Tolerancia ±5% @Modo inversor) |
Enchufe de salida de CA | NEMA L5-30R*2 |
Eficiencia de salida | 85~90% (Modo inversor) |
Frecuencia de salida | 50Hz |
Rango de frecuencia | 47~53Hz |
Onda de salida | Onda sinusoidal pura |
THD | ≤3% (Carga de línea) |
Tiempo de conmutación (Modo derivación a inversor) | ≤6ms (Con carga) |
CARACTERÍSTICA DE PROTECCIÓN | |
Protección de conmutación de bajo voltaje de CA | ≤170Vac (Voltaje de retroceso≥10Vac) |
Protección de conmutación de sobretensión de CA | ≥280AC |
Sobretemperatura | Sí (Conmutación automática) |
Punto de protección de bajo voltaje de la batería | ≤85 |
Alarma de bajo voltaje de la batería | 12.6±0.5 |
OProtección contra sobrecorriente de salida | |
Capacidad de sobrecarga | Trabajo continuo 30s @ sobrecarga 110%~120% |
Capacidad de sobrecarga | Trabajo continuo 300ms @ sobrecarga 160% |
Protección contra sobretemperatura | Sí |
Protección contra cortocircuitos | Sí (No probar bajo conexión de CA) |
Protección de conexión inversa | Sí |
OVP de salida | ≥140VAC (Modo inversor) |
Alarma de bajo voltaje de salida | ≤85VAC (Modo inversor) |
SEGURIDAD Y EMC | |
Resistencia dieléctrica (CA-Chasis) | 3500Vdc/10mA//1min. Sin descarga disruptiva, sin avería, sin arco (Solo prioridad de entrada de CA) |
Resistencia dieléctrica (CC-Chasis) |
750Vdc/10mA/1min. Sin descarga disruptiva, sin avería |
LVD | EN 60950-1 |
EMC/EM I | EN 61000-6-3; EN 61000-6-1; IEC 61000-6-2 e IEC 61000-6-4 |
ROHS |
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8 |
RENDIMIENTO DE LA PRUEBA AMBIENTAL | |
Temperatura ambiente | 0~ +40℃ |
Funcionamiento a alta temperatura | 40±2℃ (carga nominal 24H) |
Funcionamiento a baja temperatura | 0±2℃ (carga nominal 24H) |
Almacenamiento a alta temperatura | 50±2 ℃,24H |
Almacenamiento a baja temperatura | -150±2℃,24H |
Humedad | 0~90%, Sin condensación de humedad |
Altitud de funcionamiento (m) | Altitud Potencia total hasta 2000 m. reducción -2% / 100 m, altitud máxima 5000 m |
COMUNICACIÓN | |
Rs232 | Sí |
PANTALLA LCD | |
Estado de la LCD |
Voltaje de entrada y salida, frecuencia, corriente de salida, temperatura, tasa de carga, etc. |
Estado del inversor |
Red normal, inversor normal, batería bajo voltaje y sobrecarga de salida, etc. |
MEDIDA | |
Tamaño Ancho*Profundidad*Alto (mm) | 484*452*176mm |

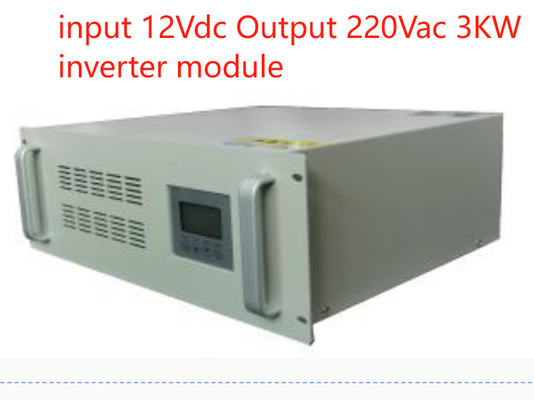

( Hecho a medida, 1KW/2KW/3KW, Entrada de batería 12Vdc Salida 220Vac Los colores pueden ser gris o negro )
