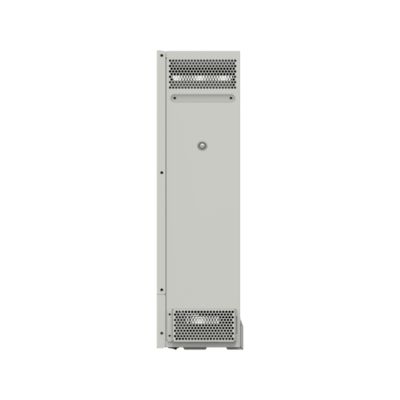

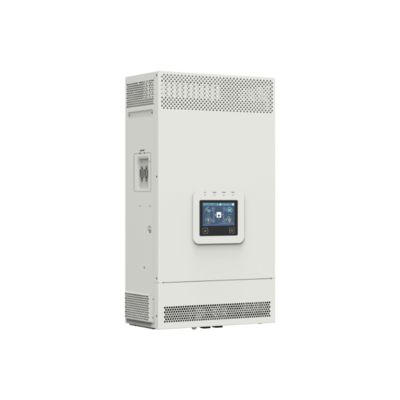

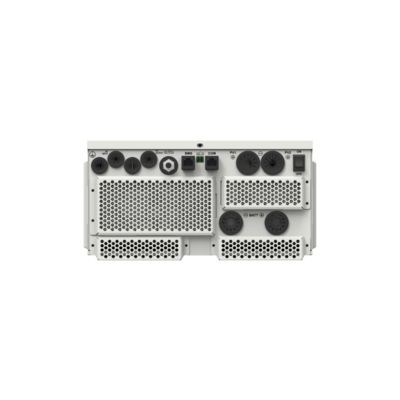

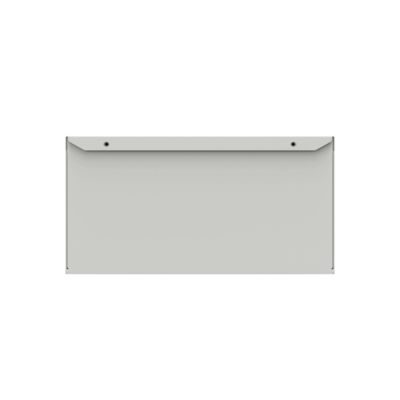

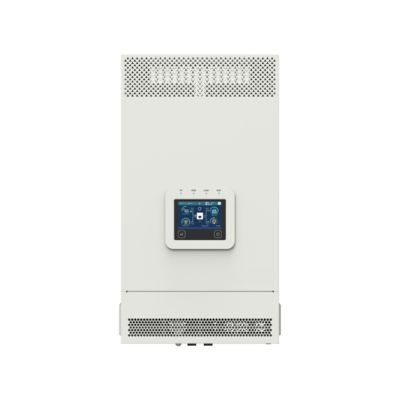

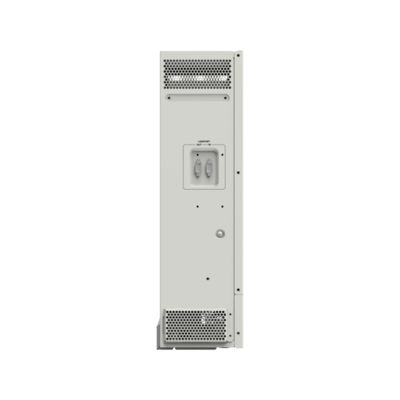

El Inversor/Cargador Serie UCP, una solución versátil y de alta capacidad, está diseñado para satisfacer las necesidades de diversas aplicaciones, incluyendo instalaciones residenciales, educativas y de atención médica. Con modelos que van desde 3500W hasta 5500W, estos inversores ofrecen una gestión de energía estable y eficiente, soportando operaciones paralelas monofásicas y trifásicas, ideal para regiones con suministro eléctrico inconsistente.
Basándose en las fortalezas de su predecesor, la Serie UCP ofrece características avanzadas como salidas de onda sinusoidal pura dual, gestión inteligente de energía y compatibilidad con múltiples tipos de baterías. Además, su capacidad mejorada de Corriente Máxima de Entrada PV acomoda hasta 20A para una sola entrada PV o 20A+20A para entradas PV duales, maximizando la utilización de energía solar y la flexibilidad del sistema.
La serie está equipada con tecnología DSP de vanguardia, asegurando una respuesta rápida y una alta eficiencia de conversión. Respaldada por una protección electrónica integral, la Serie UCP garantiza un funcionamiento seguro y fiable, lo que la convierte en una opción adaptable y confiable para las necesidades energéticas modernas.
Especificación
|
Modelo
|
UCP3522-1250P20/C
|
|
Entrada de utilidad
|
|
Voltaje de entrada de utilidad
|
176VAC a 264VAC (Predeterminado)
90VAC a 285VAC (Configurable)
|
|
Frecuencia de entrada de utilidad
|
45Hz a 65Hz
|
|
Corriente máxima de carga de utilidad
|
110A
|
|
Tiempo de respuesta del interruptor
|
Tiempo de respuesta del interruptor – Inversor a Utilidad: 10ms
Tiempo de respuesta del interruptor – Utilidad a Inversor (cuando la potencia de la carga es superior a 100W): 20ms
|
|
Salida del inversor
|
|
Potencia nominal del inversor (@30℃)
|
3500W
|
|
Potencia de sobretensión transitoria de 3 segundos
|
7000W
|
|
Voltaje de salida del inversor
|
220/230VAC±3%
|
|
Frecuencia del inversor
|
50/60Hz±0.2%
|
|
Forma de onda del voltaje de salida
|
Onda sinusoidal pura
|
|
Factor de potencia de la carga
|
0.2－1 (VA ≤ Potencia de salida nominal)
|
|
THDu (Distorsión total de armónicos de voltaje)
|
≤3%
|
|
Eficiencia máxima de la carga
|
92%
|
|
Eficiencia máxima del inversor
|
94%
|
|
Carga principal máxima
|
3500W
|
|
Carga secundaria máxima
|
3500W
|
|
Voltaje de corte de la salida principal
|
Igual a “Voltaje de advertencia de bajo voltaje”
|
|
Voltaje de corte de la salida secundaria
|
Igual a “Voltaje de desconexión por bajo voltaje”
|
|
Voltaje de recuperación de salida dual
|
Igual a “Voltaje de reconexión por bajo voltaje”
|
|
Controlador solar
|
|
Voltaje de circuito abierto máximo PV
|
500V (A temperatura ambiente mínima de funcionamiento)
440V (A 25℃)
|
|
Rango de voltaje MPPT
|
85V a 450V
|
|
Número de MPPT
|
1
|
|
Corriente de entrada máxima PV
|
20A
|
|
Corriente de cortocircuito máxima PV
|
22A
|
|
Potencia de entrada máxima PV
|
4200W
|
|
Corriente de carga máxima PV
|
120A
|
|
Eficiencia máxima MPPT
|
≥99.5%
|
|
Batería
|
|
Voltaje nominal de la batería
|
24VDC
|
|
Rango de voltaje de trabajo de la batería
|
20.4VDC a 32.0VDC
|
|
Corriente máxima de carga de la batería
|
120A
|
|
Otros
|
|
Pérdidas sin carga
|
≤1.5A
|
|
Condición de prueba: Utilidad, PV y Carga desconectados, salida AC encendida, ventilador parado, @entrada de 24V
|
|
Corriente en espera
|
≤1.1A
|
|
Condición de prueba: Utilidad, PV y Carga desconectados, salida AC apagada, ventilador parado, @entrada de 24V
|
|
Comunicación con BMS
|
RS485
|
|
Comunicación con Portal
|
RS485
|
|
Función paralela
|
Sí, 12 unidades de serie, 16 unidades como máximo
|
|
Rango de temperatura de trabajo
|
-20℃ a +50℃ (Cuando la temperatura ambiente excede los 30℃, la potencia de salida real se reduce apropiadamente)
|
|
Rango de temperatura de almacenamiento
|
-25℃ a +60℃
|
|
Carcasa
|
IP20 (Con KIT ANTI-POLVO)
|
|
Humedad relativa
|
< 95% (N.C.)
|
|
Altitud
|
<4000M (Si la altitud excede los 2000 metros, la potencia de salida real se reduce apropiadamente)
|
|
Certificaciones y Estándares
|
IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368
|
|
Parámetros mecánicos
|
|
Dimensión (Largo x Ancho x Alto)
|
590mm × 300mm × 163mm
|
|
Tamaño de montaje (Largo x Ancho)
|
568mm × 245mm
|
|
Tamaño del orificio de montaje
|
Φ9mm/Φ10mm
|
|
Peso neto
|
13.8Kg
|
Soluciones
Proporcionamos soluciones completas que incluyen estudio del sitio, propuesta de plan profesional según la solicitud del cliente, soporte técnico y servicio de mantenimiento para empresas de telecomunicaciones dentro y fuera de China. Contamos con un equipo competente y una red de socios de confianza en todo el mundo.
Preguntas frecuentes:
1. ¿Cómo controla la calidad?
R: Todos los productos antes del envío simulan escenarios de uso, pruebas de carga y carga completa y pruebas de compartición de corriente para garantizar la calidad del producto.
2. ¿Cuál es su cantidad mínima de pedido?
R: No hay cantidad mínima de pedido, y también se puede hacer uno. La única diferencia es el precio y el programa.
3. ¿Puede presentar su empresa?
R: Me siento muy honrado. Le enviaré el documento de presentación de la empresa más tarde para darle una introducción más completa y directa de la información de nuestra empresa.
4. ¿Cuáles son las ventajas de su empresa?
R: Inventario adecuado y garantía de suministro para la renovación posterior del suministro, proporcionado de forma flexible según las diferentes necesidades de los clientes, proporcionando diferentes soluciones.
5. ¿Puedo enviar muestras? ¿Infórmeme junto con el precio?
R: Puede enviar muestras, las muestras están sujetas a un gran orgullo, y el flete debe ser asumido por usted.
6. ¿Cómo trata su empresa el problema de la calidad?
R: Nuestra empresa ha estado en esta industria durante casi 10 años. Ya tiene cierta reputación. Lo analizaremos cuidadosamente. Si es realmente nuestro problema de calidad, puede estar seguro de que hará las cosas de acuerdo con el acuerdo contractual y nunca le permitirá tener ninguna preocupación posterior, nuestro equipo de servicio estará encantado de servirle.
7 ¿Qué pasa con la calidad?
R: 100% original con paquete nuevo. Probaremos cada artículo antes de publicarlo para asegurarnos de que cada artículo tenga buena calidad.
8 ¿Cuántos meses de garantía?
R: 1 año de garantía de calidad
9 ¿Cómo lidiar con cualquier producto de calidad inferior?
R: Los productos pueden ser enviados con nuestro cargo de tarifa de envío por cualquier producto de mala calidad dentro del tiempo de garantía.
