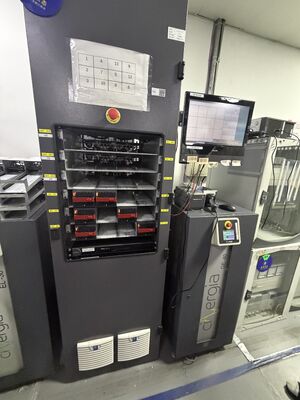

CE+T 36KVA Inversor de CA y CC gabinete BRAVO 25 48/2303PH 36KVA 24KVA 12KVA gabinete del sistema

CE+T 36KVA Inversor de CA y CC BRAVO 25 48/2303PH 36KVA 24KVA 12KVA gabinete del sistema

Descripción:

Basado en el sistema de inversores modular de la serie BRAVO 25 de CE+T Power, que proporciona un

Solución de suministro de energía de grado industrial escalable.

de 3 KVA a 36 KVA, y es compatible con entradas de 48 V de CC y salidas de 230 V de CA.

Específicamente diseñados para escenarios tales como estaciones base de comunicación, centros de datos y almacenamiento de energía de nuevas energías.

cumple los requisitos de potencia para una alta estabilidad y escalabilidad en estas aplicaciones.

Características clave:

• Cargas de CA y CC seguras;

• Muchas aplicaciones innovadoras;

• Compatible con Inview S;

• Modularidad: desde 2,7 kW hasta 2 MW;

• Desde sistemas pequeños a grandes.

Parámetros:

1Modulo del inversor: BRAVO 25-MOD-48V-277/230VAC

• Diseño modular de alta densidad con soporte para mantenimiento intercambiable en caliente

• Compatible con la expansión paralela en sistemas trifásicos, soportando hasta 12 módulos en paralelo por armario

• Eficiencia > 96%, adecuada para el funcionamiento a altas temperaturas en entornos industriales (-40°C~+70°C)

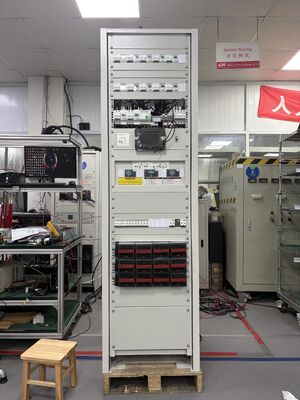

2. El gabinete del sistema: BRAVO 25 48/230 3PH 36KVA

Dimensiones mecánicas: 600×600×2100 mm (gabinete estándar de 19 pulgadas)

Configuración de entrada/salida

Características clave

1. Unidad de monitoreo inteligente: integrada con el sistema de monitoreo INVIEW X y equipada con una pantalla táctil de 7 pulgadas, que proporciona una visualización en tiempo real del voltaje, la corriente, el tiempo de espera y el tiempo de espera.datos sobre el estado del módulo y la eficiencia energética.

2. Bypass manual (MBP): admite mantenimiento ininterrumpido y conmutación de emergencia.

3. Protección eléctrica:

   • Entrada en CC: 1P 63A Interruptor de circuito en miniatura (MCB) para cada módulo independiente

   • Ingreso de CA: 4P 63A interruptor de circuito principal

   • Salida CA: 12 canales de interruptores de circuito 2P 63A (cada uno con contactos auxiliares)



4. Medición de energía: medidor de energía Schneider iEM2455 integrado (100A Clase 1, certificado MID), con soporte de comunicación RS485.

5. Conectividad IoT: Puerta de enlace IoT Schneider PAS700, que admite la operación y el mantenimiento remotos, así como la gestión de la plataforma en la nube.
