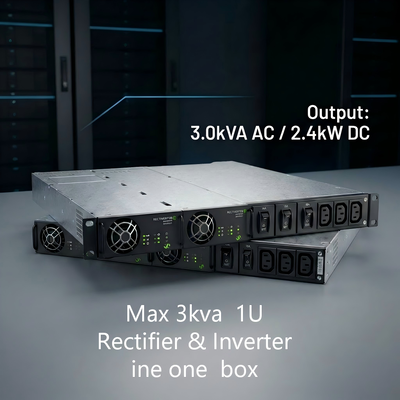

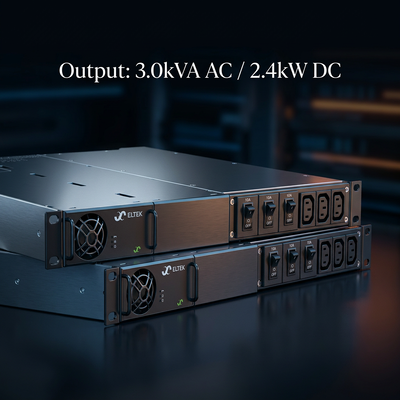

ELTEK CTOR0201.001 Sistema de Alimentación Rectiverter con 3.0kVA AC y 2.4kW Entrada 115V 230V DC en Sistema Compacto 1U

¿Por qué usar el sistema Rectiverter CTOR0201.001 3KVA en sitios de radio LTE/5G / pequeños centros de datos?

Los sitios tradicionales necesitan UPS separadas para cargas AC (WiFi, nodos de fibra) y rectificadores para DC (radios de 48V). El Rectiverter integra ambos: durante un fallo de red, el banco de baterías de 48VDC alimenta las cargas AC a través del inversor de 3kVA y las cargas DC simultáneamente. Su diseño hot-pluggable y su capacidad de sobrecarga del 150% (15s) garantizan un tiempo de actividad crítico para sistemas de antenas distribuidas (DAS) y equipos de banda ancha sin añadir un estante de inversor independiente.

¿Cuál es la ventaja del "Rectiverter CTOR0201.001 vs Inversor + Rectificador Estándar?"

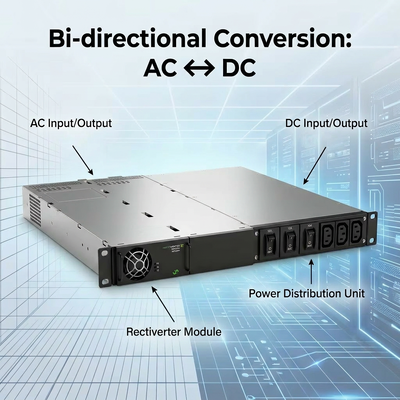

Una configuración de respaldo estándar requiere un rectificador (AC-DC) + inversor (DC-AC) + interruptor de transferencia = espacio de 2U~3U. El CTOR0201.001 Rectiverter reemplaza esto con un solo módulo 1U que maneja potencia bidireccional (AC↔DC). Comparte la misma arquitectura de controlador que los sistemas DC de Eltek y soporta operación en paralelo con rectificadores Flatpack2. Resultado: 50% menos espacio en rack, menos puntos de fallo y cableado simplificado para gabinetes de SCADA de servicios públicos y señalización ferroviaria.

¿Cómo seleccionar el Rectiverter 1U 3kVA: CTOR0201.001 (230V) vs CTOR0201.004 (115V)?

La selección del Rectiverter adecuado depende de los estándares AC regionales:

• CTOR0201.001: Predeterminado 230VAC (200-240V ajustable), 3kVA, 2400W DC, adecuado para telecomunicaciones en Europa/Asia/Oriente Medio.

• CTOR0201.004: Predeterminado 115VAC (100-127V ajustable), 1.5kVA, 1200W DC, adecuado para Norteamérica.

  Ambos comparten el rango de entrada de 48VDC (40-58V) y factor de forma 1U 482x395x44mm con tomas IEC frontales y disyuntores de carga. Asegúrese de que el voltaje nominal de su banco de baterías de 48V sea de 53.5V (típico) dentro del rango de salida DC ajustable de 43-58V

¿Cómo instalar el CTOR0201.001: Disyuntores de Carga, Tomas IEC y Conexiones de Perno M6 DC?

El sistema CTOR0201.001 (equivalente a la configuración 241123.102) viene con disyuntores de carga preinstalados (2 polos, 10A) y 3 tomas frontales IEC320-C13

• Entrada DC: Conexión principal a través de pernos M6 (soporta hasta 64A continuo, 90A sobrecarga 15s).

• Entrada/Salida AC: Terminales de tornillo de 6mm² para L, N, PE.

• Hot-Pluggable: Se puede insertar/retirar bajo tensión (con precaución) en un rack activo.

  No se requiere controlador para la transferencia básica, pero hay un puerto RJ45 disponible para la integración con Smartpack si se necesita más adelante.

Parámetros:

Especificaciones Técnicas: Integración/Autónomo Eltek Rectiverter

Sistema Rectiverter 2U 6KVA disponible para elegir

Preguntas Frecuentes:

Preguntas sobre el Sistema Rectiverter Eltek CTOR0201.001 3kVA

• P1: ¿El CTOR0201.001 carga baterías?

  P2: ¿La calificación de 4kW es simultánea?

• R: El total AC+DC está limitado a

  ; AC máximo 3kVA (2400W), DC máximo 2.4kW. La carga AC tiene prioridad en algunas configuraciones.P3: ¿Puede operar en paralelo sin controlador?R: Puede operar en paralelo con rectificadores Flatpack2, pero para el paralelismo sincronizado de Rectiverter, se recomienda un controlador (Smartpack2).

• P4: ¿Cuál es el tiempo de retención antes de la transferencia?

  5ms

• antes de cambiar al modo de batería/inversor.

  R: Sí, similar a la base CTOR0201.001 con disyuntores de carga y tomas IEC especificados, sin controlador.
