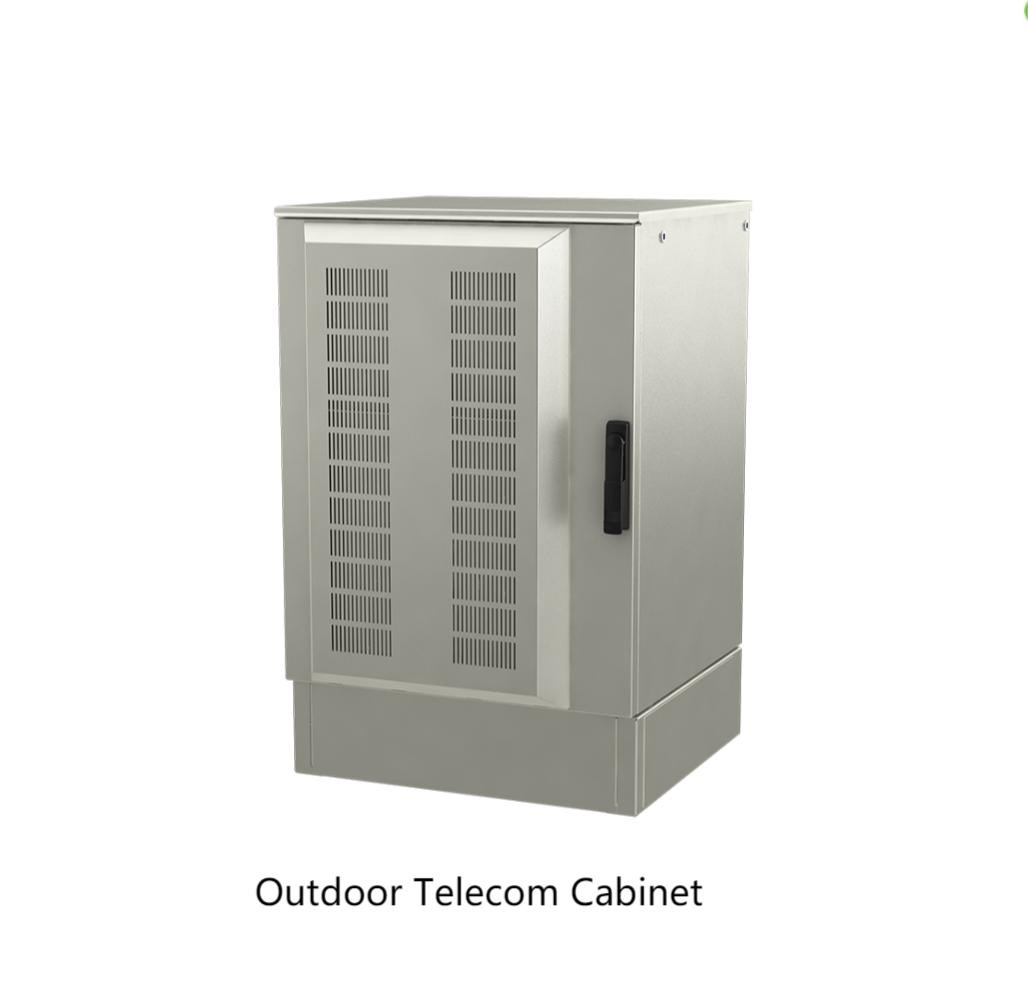

Modelo |
15U |
22U |
|
| ESPECIFICACIONES FÍSICAS |
|
|
| |
Altura exterior |
743m m (29,3") 1047,5m m (41,2") |
|
| |
Anchura exterior |
586m m (23,1") 586m m (23,1") |
|
| |
Profundidad exterior * |
543m m (21,4") 543m m (21,4") |
|
| |
Weight* neto |
20kg (44, liberaciones) 24kg (52,9lbs) |
|
| |
Altura de montaje usable |
12U (533m m/21,0") 19U (844m m/33") |
|
| |
* la información no contiene la opción termal de la gestión |
|
| ¡OPCIÓN TERMAL DE LA GESTIÓN! |
|
|
| |
Solución de la fan y del filtro
- Capacidad de enfriamiento (en AT=10°C)
- Especificación de la fan
- Control de velocidad de la fan
- Especificación del filtro
- Información física
|
700W
48Vdc/76W/IP44
Temperatura regulada
Filtro progresivo de la descarga; 0,1m2. Clase F5 (EN 779) del filtro
Añade 53m m (2,1") a la profundidad del gabinete, añade 8,4kg (18.5lbs) al peso del gabinete.
|
|
| |
Unidad de aire acondicionado (la CA accionó)
- Capacidad de enfriamiento (en 35C/35C)
- Capacidad de calefacción
- Potencia de entrada
- Información física
|
570W en 50Hz/645W en 60Hz
500W incorporado
230Vac +/--10%, 50/60HZ
Añade 263m m (10,4") a la profundidad del gabinete, añade 28,4kg (62,6lbs) al peso del gabinete.
|
|
| |
Unidad de aire acondicionado (DC accionó)
- Capacidad de enfriamiento (en 35C/35C)
- Capacidad de calefacción
- Potencia de entrada
- Información física
|
520W
500W incorporado
nominal 48Vdc (46Vdc - 56Vdc)
Añade 212m m (8,3") a la profundidad del gabinete, añade 23kg (50,7lbs) al peso del gabinete.
|
|
| |
Todos los modelos |
|
| ESPECIFICACIONES DE CONSTRUCCIÓN |
|
|
| |
Material de la piel
Material del marco
Pintura de la Polvo-capa
Aislamiento
|
acero galvanizado de aluminio grueso de 1,5m m (0,06") (ligero, resistente a la corrosión)
Capa gris clara del poliéster al aire libre RAL 7035
Aislamiento cerrado de la célula (opcional)
|
|
| |
Modelo del montaje del carril |
Estándar del EIA con los agujeros para las nueces de la jaula |
|
|
| |
Orientación |
19" soporte |
|
|
| ESPECIFICACIONES DE LA PUERTA |
|
|
| |
Cierres |
Cierre de dos puntos, con el cilindro euro opcional de la cerradura |
|
|
| |
Junta |
La UL valoró para el uso al aire libre |
|
|
| |
Parada de puerta/estancia de la puerta |
Cierre del viento para sostener la puerta durante el mantenimiento (120°) |
|
|
| ESPECIFICACIONES Y OPCIONES DIVERSAS |
|
| |
Glándulas de cable |
El acceso por cable inferior a través del lx FL21 cortó |
Diversas opciones disponibles |
|
| |
Bandejas de la batería |
19" bandejas
Espacio (W x D): 448,5m m x 398m m (17,6” cargas del peso del máximo 150kg (330 libras) de x 15,6")
|
Cada bandeja pesa 2,1kg (4,6lbs) |
|
| |
Barra de tierra |
partes movibles 4xM6 en 19 carriles den, dejados/derechos |
|
|
| |
Calentador |
500W opcional |
El equipo pesa 1,3kg (2,9lbs) |
|
| |
Pedestal |
Alto pedestal opcional de 152m m (6").
Impresión del pie (W x D): 579m m x 517m m (22,8" x 20,4")
|
Pesa 7,6kg (16,7lbs) |
|
| |
Consolas de montaje |
Pared de acero inoxidable o polo
Diámetro 0 60-115m m de poste
(441 libras) carga máxima del peso 200Kg
|
Pesa 11kg (24,2lbs) |
|
| |
Oídos de elevación |
4 oídos desmontables de la chapa conectados con los pernos de 4x M8 |
|
|
| |
Información de empaquetado |
Los envíos hicieron en una posición vertical respecto a una plataforma de madera |
Pesa 7kg (15,4lbs) |
|
| ESTÁNDARES DE DISEÑO |
|
|
| |
Eléctrico |
El IEC 60950, UL 60950*, PUEDE CSA-C22.2 no. 60950-1-03 (dependiendo del equipo instalado) |
|
|
| |
EMC |
EN 300 de la ETSI 386 V.l.3.1, EN 61000-6-3, EN 61000-6-2 |
|
|
| |
Ambiente |
ETS 300 019, protección del ingreso: EN 60529 IP55 |
|
|
| |
|
|
| Doc234747.DS3-revl0 |
Las especificaciones están conforme a cambio sin previo aviso |
