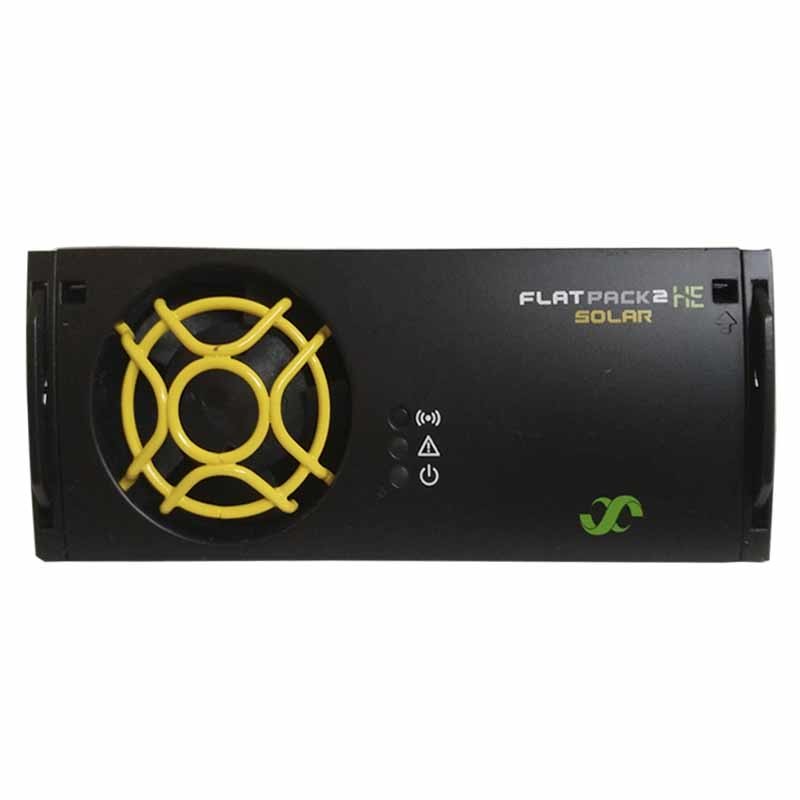

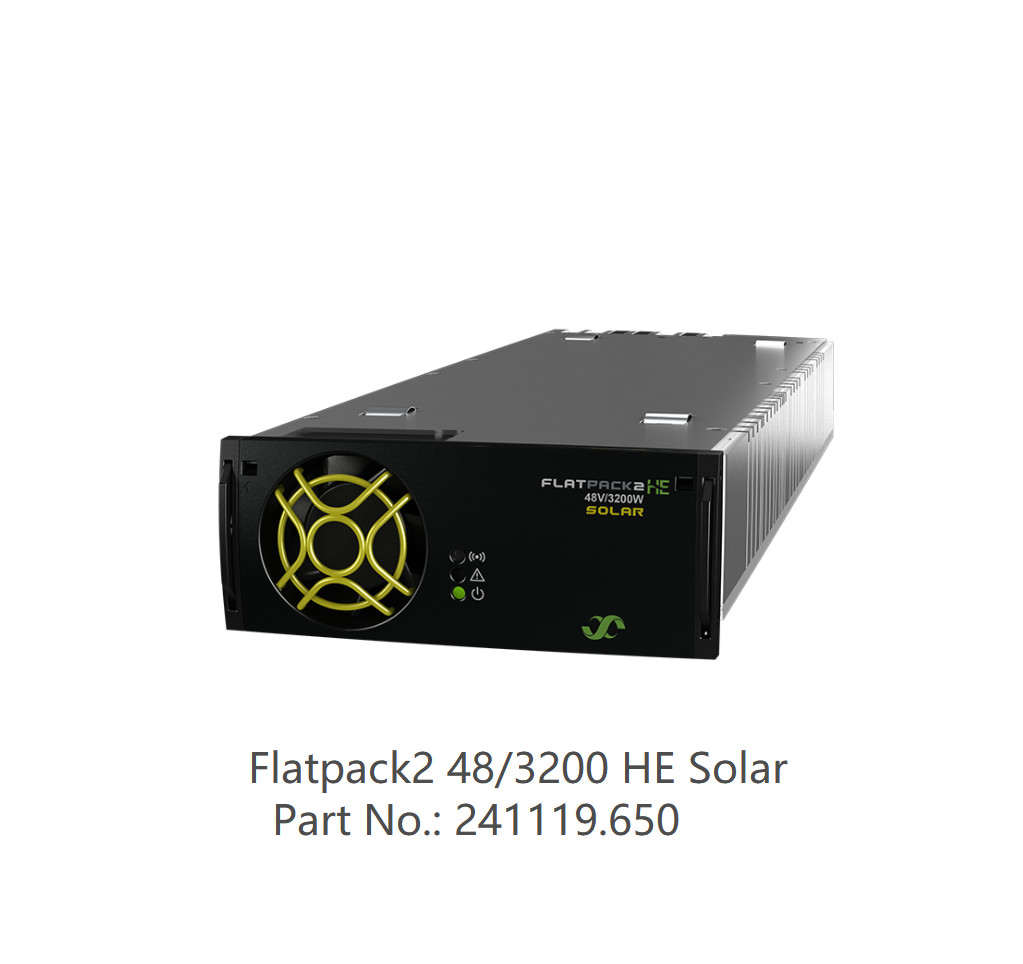

Cargador solar Eltek Solar Charger Flatpack2 48/3200 HE Solar Flatpack2 HE solar 3200W Flatpack2 48V (241119.650)
Kit de extensión de carga solar Eltek 2U/3U con Flatpack2 48/3200HE Flatpack2 48/1500HE (CTZ00000.1358)

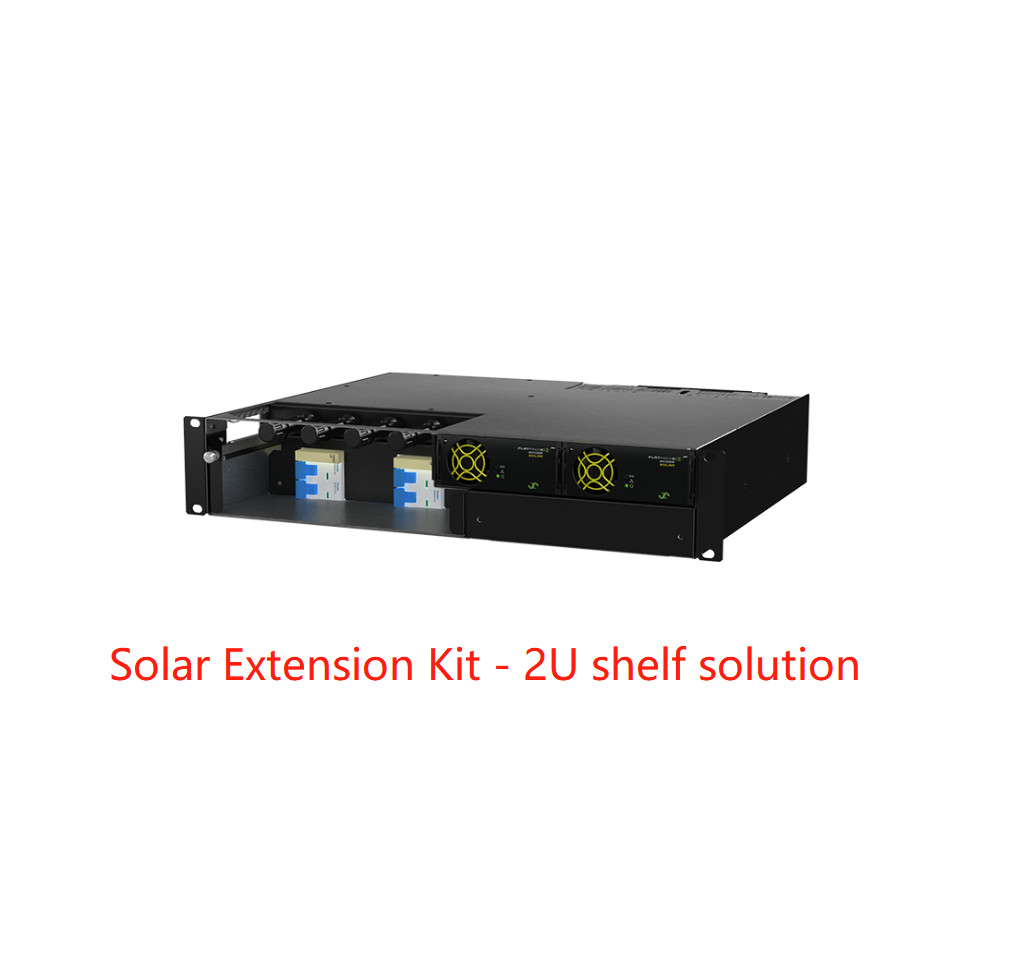

Kit de extensión solar - 2U/3 Usolución de estante
Especialmente diseñado con conectores MC4 para cables de paneles fotovoltaicos, interruptores de servicio y SPD opcionales. El mecanismo de conexión MC4 frontal y trasero permite una fácil instalación in situ tanto en recintos exteriores como interiores.
Características principales
- Flatpack2 HE solar con MPPT
- Módulos conectables en caliente
- Detección de fallas a tierra
- Capacidad máxima fotovoltaica 6,4kW
- Panel de conexión fotovoltaica
- Conectores MC4
- Interruptores de servicio
- SPD CC Tipo 1+2 (opción)
Parámetros:
|
|
|
|
|
|
|
|
MODELO |
KIT EXT. SOLAR 2U |
KIT EXT. SOLAR 3U |
|
Número de pieza |
CTZ00000.1358 |
CTZ00000.1255 |
|
|
MÓDULOS DE POTENCIA |
|
|
Cargador solar Flatpack2 1) |
Flatpack2 48/3200 HE Solar |
|
|
|
|
Eficiencia pico |
97 % |
|
|
|
|
Máx. nº de módulos |
Hasta 2 piezas |
Hasta 4 piezas |
|
|
DATOS DE ENTRADA (CARGADOR SOLAR) |
|
Voltaje (rango de funcionamiento) |
85-420 VCC |
|
|
|
|
Voltaje (rango MPPT) 2) |
100-380 VCC |
|
|
|
|
Voltaje (arranque) |
150 VCC |
|
|
|
|
Corriente máxima |
20,3 ADC |
|
|
|
|
Protección |
Fusible, varistor para protección contra transitorios, polaridad invertida, apagado cuando VIN es demasiado bajo, verificación de fallas a tierra durante el arranque |
|
PANEL DE CONEXIÓN FOTOVOLTAICA |
|
|
Interruptores de servicio para matrices fotovoltaicas |
2 piezas de 2 polos |
4 piezas de 2 polos |
|
|
Conectores MC4 |
4 piezas (2 piezas por matriz fotovoltaica) |
8 piezas (2 piezas por matriz fotovoltaica) |
|
SPD CC (opción) |
Hasta 2 piezas (Tipo 1+2) |
Hasta 4 piezas (Tipo 2) |
|
|
DATOS DE SALIDA |
|
|
Voltaje (predeterminado) |
53,5 VCC |
|
|
|
|
Voltaje (rango ajustable) |
42 3) - 57,6 VCC |
|
|
|
|
Potencia máxima, VIN ≥ 170 VCC |
6400 W |
12800 W |
|
|
Corriente máxima, @VOUT = 48 VCC |
133 A |
266 A |
|
|
Protección |
Apagado por sobretensión, a prueba de cortocircuitos, alta temperatura, limitación de la corriente de irrupción de conexión en caliente |
|
|
OTRAS ESPECIFICACIONES |
|
|
Alarmas (LED rojo) |
Apagado por alta y baja temperatura, Fallo del convertidor, Apagado por sobretensión en la salida, Fallo del ventilador, Alarma de baja tensión, Fallo del bus CAN |
|
Advertencias (LED amarillo) |
Baja tensión de entrada, Convertidor en modo de reducción de potencia, Límite de corriente remoto activado, Tensión de entrada fuera de rango, parpadeo por sobretensión |
|
Normal (LED verde) |
Entrada y salida ok |
|
|
|
|
Temperatura de funcionamiento |
-40 a +75 °C [-40 a +167 °F] 3) |
|
|
|
Temperatura de almacenamiento |
-40 a +85 °C [-40 a +185 °F |
|
|
|
|
Dimensiones (An x Pr x Al) 5) |
482 x 384 x 89 (2U) mm
[19 x 15,1 x 3,5 pulgadas]
|
482 x 384 x 133 (3U) mm
[19 x 15,1 x 5,3 pulgadas]
|
|
Peso (excluyendo módulos) |
Aproximadamente 7 kg [15 libras] |
Aproximadamente 10 kg [22 libras] |
|
NORMAS DE DISEÑO |
|
|
Seguridad eléctrica |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 |
|
EMC |
ETSI EN 300 386 v1.3.2
EN 61000-6-1:2019, EN 61000-6-2:2019,
EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019
|
|
|
Medio ambiente |
ETSI EN 300 019-2-1 v2.3.1:2017 (Clase 1.2)
ETSI EN 300 019-2-2 v2.4.1:2017 (Clase 2.3)
ETSI EN 300 019-2-3 v2.4.1:2015 (Clase 3.2)
ETSI EN 300 132-2 v2.6.1:2019
Condiciones normales de funcionamiento según IEC 62040-5-3:2016 cláusula 4.2. Otras condiciones de funcionamiento según IEC 62040-5-3:2016 cláusula 4.3, deben ser informadas
|
|
1) Consulte la hoja de datos del cargador solar Flatpack2 para obtener más detalles
2) A tensiones de salida nominales. MPPT funcionará hasta 100 V, pero la limitación de corriente de entrada máxima reducirá la potencia de salida máxima
3) Funcionamiento en espera / prueba (VOUT 250 VCC
4) +45 a +75 °C [+113 a +167 °F] con rendimiento reducido
5) La profundidad mínima recomendada del armario es de 400 mm [15,7 pulgadas]
|
