Eltek Solar Extension Kit 3U Shelf Max capacidad fotovoltaica 6.4KW o 12.8KW con Flatpack2 48/1500HE solar (CTZ00000.1255)
Aplicación:
El Flatpack2 es solar con MPPT
Los módulos de enchufe en caliente
Detección de fallas en la tierra

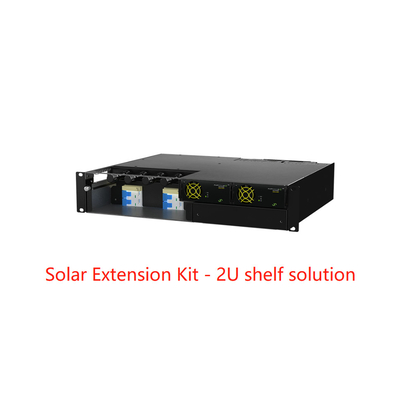

La capacidad máxima fotovoltaica es de 6,4 kW (2U) o 12,8 kW (3U)
El panel de conexión fotovoltaica
Los conectores MC4
L Interruptores de servicio
- DSP de corriente continua (opción)

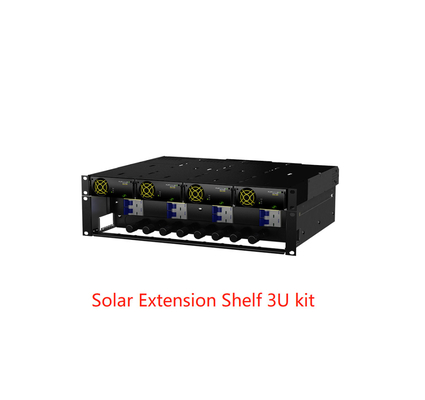

Kit de extensión solar - Solución de estante de 3U
Especialmente diseñado con los conectores MC4 para cables de paneles fotovoltaicos, interruptores de servicio y DSP opcionales.El mecanismo de conexión delantero y trasero MC4 permite una fácil instalación en el lugar tanto en recintos exteriores como interiores.
Características principales:
Flatpack2 HE solar con MPPT
Modulos con conexión en caliente
Detección de fallas en la tierra
Capacidad fotovoltaica máxima 12,8 kW
Panel de conexión fotovoltaica
Conectores MC4
Interruptores de servicio
DSP de tipo 2 de corriente continua (opcional)
Parámetros:
| |
|
|
|
|
|
|
| |
Modelo |
2U SOLAR EXT. Kit |
3U SOLAR EXT. KIT. el equipo de trabajo |
| |
Número de la parte |
¿Qué es eso?1358 |
¿Qué es eso?1255 |
|
| |
Módulos de energía |
|
| |
Flatpack2 Cargador solar 1) |
Flatpack2 48/3200 HE de energía solar |
|
|
|
| |
Eficiencia máxima |
97 por ciento |
|
|
|
| |
Número máximo de módulos |
Hasta 2 piezas |
Hasta 4 piezas |
|
| |
Los datos de entrada (cargador solar) |
| |
Voltagem (rango de funcionamiento) |
85-420 VDC |
|
|
|
| |
Válvula de tensión (rango MPPT) 2) |
Válvulas de velocidad |
|
|
|
| |
Voltado (puesta en marcha) |
150 VDC |
|
|
|
| |
Corriente máxima |
20.3 ADC |
|
|
|
| |
Protección |
Fusible, varistor para protección transitoria, polaridad invertida, apagado cuando el VIN es demasiado bajo, verificación de fallas de tierra durante el arranque |
| |
PANEL de conexión fotovoltaica |
|
| |
Interruptores de servicio para paneles fotovoltaicos |
2 piezas de 2 polos |
4 piezas de 2 polos |
|
| |
Conectores MC4 |
4 piezas (2 piezas por una matriz fotovoltaica |
) 8 piezas (2 piezas por una matriz fotovoltaica) |
| |
DSP de corriente continua (opcional) |
Hasta 2 piezas (tipo 1+2) |
Hasta 4 piezas (tipo 2) |
|
| |
DATOS de salida |
|
| |
Voltado (por defecto) |
53.5 VDC |
|
|
|
| |
Válvula de tensión (rango regulable) |
42 3) - 57,6 VDC |
|
|
|
| |
La potencia máxima, VIN ≥ 170 VDC |
Las demás máquinas |
12800 W |
|
| |
Se aplicará la corriente máxima, @VOUT = 48 VDC. |
133 A |
266 A |
|
| |
Protección |
Apagado por sobrevolución, cortocircuito a prueba, alta temperatura, corriente de entrada de conexión caliente limitante |
|
| |
Otras especificaciones |
|
| |
Alarmas (LED rojo) |
Apagado a altas y bajas temperaturas, fallo del convertidor, apagado por sobrevolución en la salida, fallo del ventilador, alarma de baja tensión, fallo del bus CAN |
| |
Advertencias (LED amarillo) |
Baja tensión de entrada, Conversor en modo de reducción de potencia, límite de corriente remoto activado, tensión de entrada fuera del rango, parpadeando en sobrevolución |
| |
Normal (LED verde) |
Entrada y salida bien. |
|
|
|
| |
Temperatura de funcionamiento |
-40 a +75 °C [-40 a +167 °F] 3) |
|
|
| |
Temperatura de almacenamiento |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
| |
Las dimensiones (W x D x H) 5) |
482 x 384 x 89 (2U) mm
[19 x 15,1 x 3,5 pulgadas]
|
482 x 384 x 133 (3U) mm
[19 x 15,1 x 5,3 pulgadas]
|
| |
Peso (excluidos los módulos) |
Aproximadamente 7 kg |
Aproximadamente 10 kg |
| |
Normas de diseño |
|
| |
Seguridad eléctrica |
En el caso de los vehículos de las categorías M1, M2 y M3, la norma EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 |
| |
CEM |
ETSI EN 300 386 v1. Las condiciones de los sistemas de gestión de la seguridad de los vehículos3.2
EN 61000-6-1:2019, EN 61000-6-2:2019,
La norma EN 61000-6-3:2007/A1:2011/AC también se aplica a los vehículos de las categorías M1 y M2.2012, EN 61000-6-4:2019
|
|
| |
Medio ambiente |
Se aplicarán las siguientes medidas:3.1:2017 (clase 1.2)
Se aplicarán las siguientes medidas:4.1:2017 (clase 2.3)
Se aplicarán las siguientes medidas:4.1:2015 (clase 3.2)
Se aplicarán las siguientes medidas:6.1:2019
Condiciones normales de funcionamiento según la cláusula 4 de la norma IEC 62040-5-3:20162. Otras condiciones de funcionamiento según la cláusula 4 de la norma IEC 62040-5-3:20163, debe ser informado
|
| |
1) Consulte la hoja de datos del cargador solar Flatpack2 para más detalles.
2) A tensiones de salida nominales. MPPT operará hasta 100V, pero la limitación de la corriente de entrada máxima reducirá la potencia de salida máxima
3) Operación de espera / ensayo (VOUT < 48 VDC) limitada para VIN > 250 VDC
4) +45 a +75 °C [+113 a +167 °F] con rendimiento reducido
5) La profundidad mínima recomendada del armario es de 400 mm [15,7 pulgadas]
|
