Su alta eficiencia ayuda a la eficiencia general de una alimentación de CC remota y, por lo tanto, también al caso de negocio para seleccionar dicha solución para alimentar sitios remotos.
Sus pequeñas dimensiones lo hacen perfecto para la integración en bastidores de servidores personalizados.
|

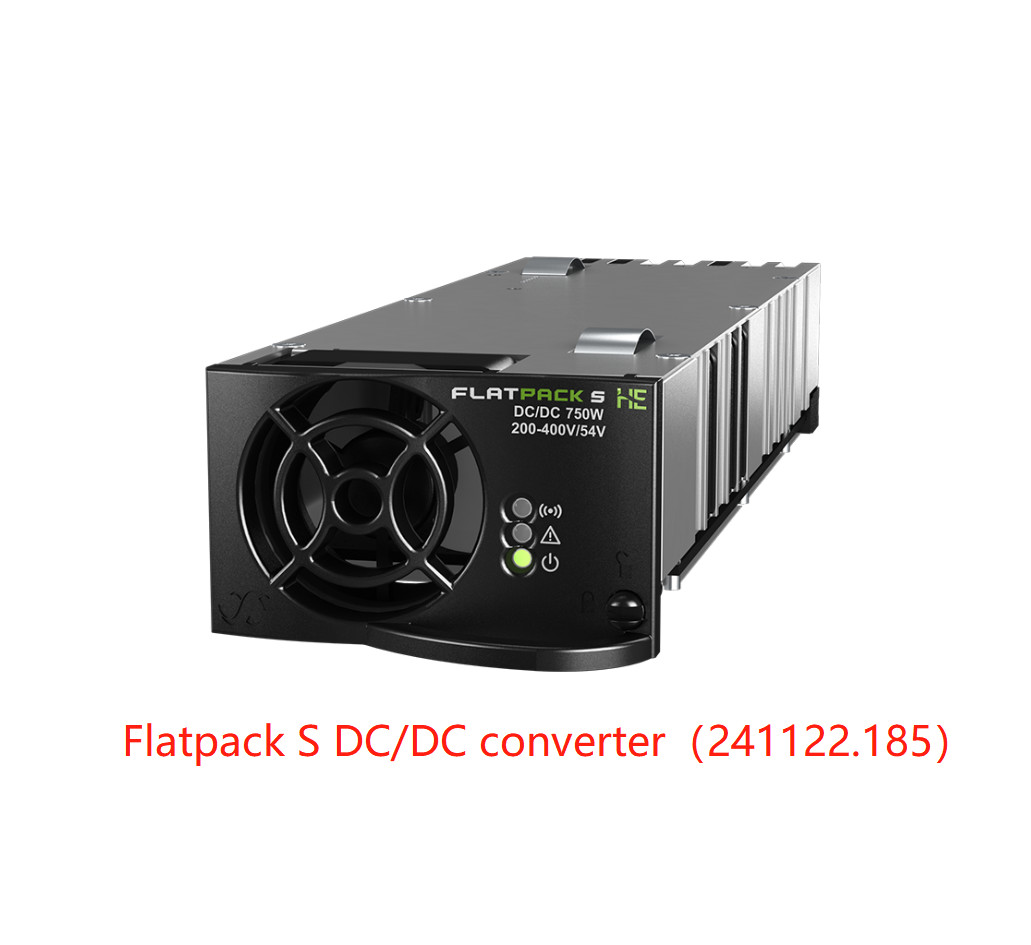

| MODELO | FLATPACK S DCDC 380/54 750 |
| Número de pieza | 241122.185 |
| DATOS DE ENTRADA |
| Voltaje (nominal) | 300 - 400 VCC |
| Voltaje (rango de funcionamiento) | 200 - 400 VCC |
| Corriente (máxima) | 2.9 ADC |
| Protección | Fusible en polaridad positiva y negativa, insensible a la polaridad invertida, apagado por debajo de 410 VCC |
| DATOS DE SALIDA |
| Voltaje (fijo) | 54 VCC |
| Potencia (máxima) @ entrada nominal | 750 W |
| Potencia (máxima) @ entrada de 200 VCC | 500 W |
| Corriente (máxima) @ entrada nominal | 13.8 A (@VOUT < 54 VCC) |
| Tiempo de retención, potencia de salida máxima | >10ms; voltaje de salida > 41 VCC |
| Compartición de corriente (carga del 10 - 100%) | ±5% de la corriente máxima del 10 al 100% de la carga |
| Regulación de voltaje estática (carga del 10 - 100%) | ±0.5% |
| Regulación de voltaje dinámica | ±5.0% para una variación de carga del 10-90% o del 90-10%, tiempo de regulación < 50ms |
| Rizado | < 150 mVPP , ancho de banda de 30 MHz |
| Protección | FET ORing |
| A prueba de cortocircuitos |
| Protección contra altas temperaturas |
| Apagado por sobretensión |
| OTRAS ESPECIFICACIONES |
| Eficiencia | > 96 % |
| Aislamiento | 4.2 kVCC - entrada a salida
2.25 kVCC - entrada a tierra 710 VCC - salida a tierra |
| Alarmas: LED rojo | Bajo y alto voltaje de entrada, apagado por alta y baja temperatura, fallo del rectificador,
Apagado por sobretensión en la salida, fallo del ventilador cuando el ventilador se detiene, alarma de bajo voltaje de salida, fallo del bus CAN |
| Advertencias: LED amarillo | Convertidor en modo de reducción de potencia, límite de corriente de salida remoto activado, voltaje de entrada fuera de rango, parpadeo por sobretensión, pérdida de comunicación CAN con el controlador |
| Funcionamiento normal: LED verde |
| Relé de alarma (NA - se abre cuando se desenergiza) | Se abre en caso de alarmas1) y falta de voltaje de entrada. |
| MTBF (Telcordia SR-332 Issue I método III (a)) | >350 000 (@ Tambient : 25 °C) |
Temperatura de funcionamiento (5-95% RH n.cond. hum.) La potencia de salida máxima se reduce por encima de la temperatura / a | -40 a + 85°C [-40 a +185°F]
60°C [140°F] / 500W @ 70°C [158°F] / 125W @ 85°C [185°F] |
| Temperatura de almacenamiento | -40 a +85°C (-40 a +185°F), humedad 0 - 99% RH sin condensación |
| Dimensiones[AnxAlxPr] / Peso | 72 x 40 x 217mm2) (2.84 x 1.57 x 8.54”)2) / < 850 g (1.9 lbs) |
| NORMAS DE DISEÑO |
| Seguridad eléctrica | UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC | ETSI EN 300 386 v1.6.1, FCC CFR 47 Parte 15:2013
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010 |
| Medio ambiente | ETSI EN 300 019: 2-1 (Clase 1.2), 2-2 (Clase 2.3) & 2-3 (Clase 3.2)
Cumple con RoHS (2011/65/EU) y WEEE (2002/96/EC) |
1) para el apagado por alta y baja temperatura y las alarmas de fallo del ventilador, el relé se abrirá al menos 5 segundos antes de que el módulo se apague 2) incluyendo la profundidad del asa es de 234 mm [9.21"] y la altura 42 mm [1.65"] |
