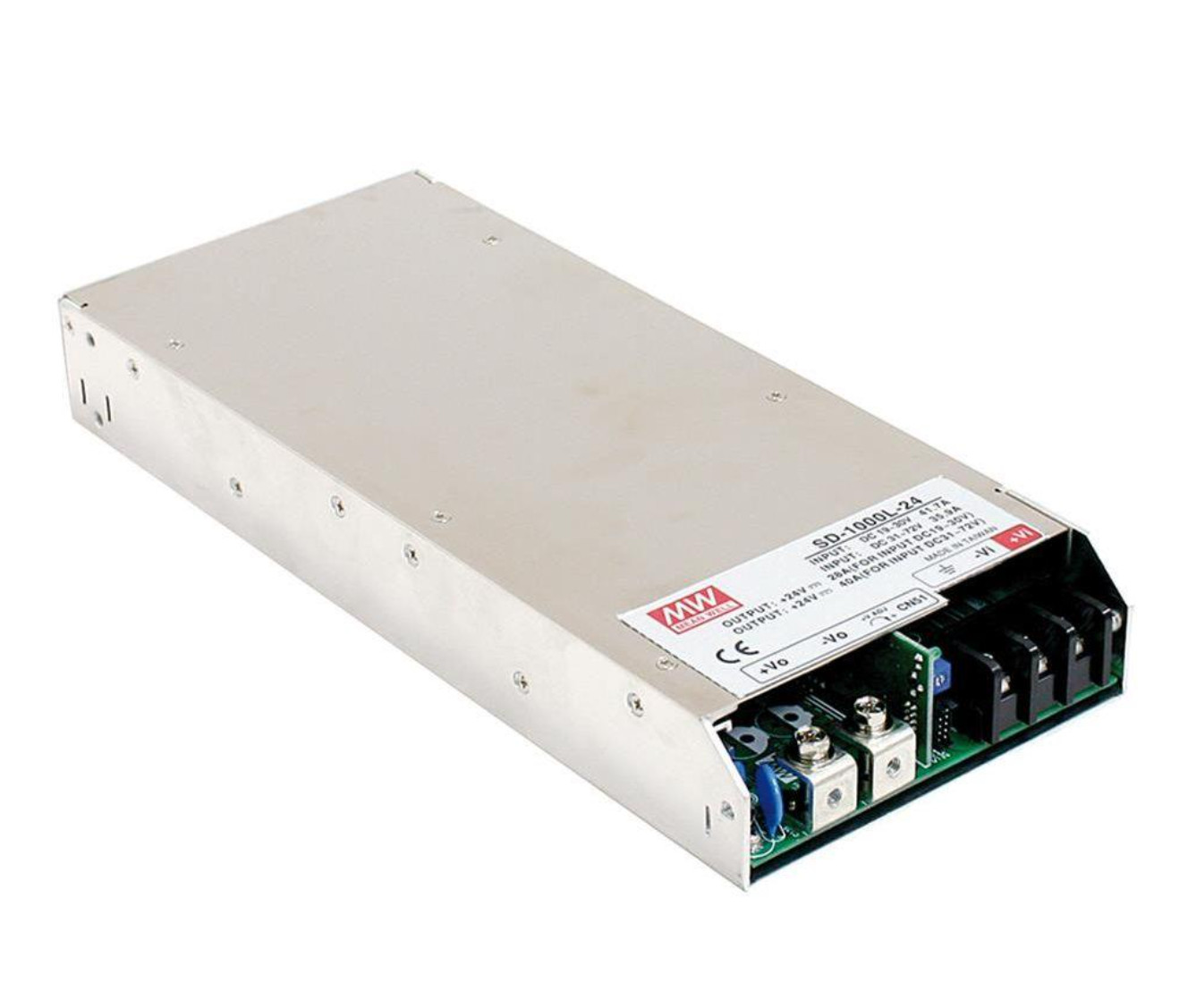

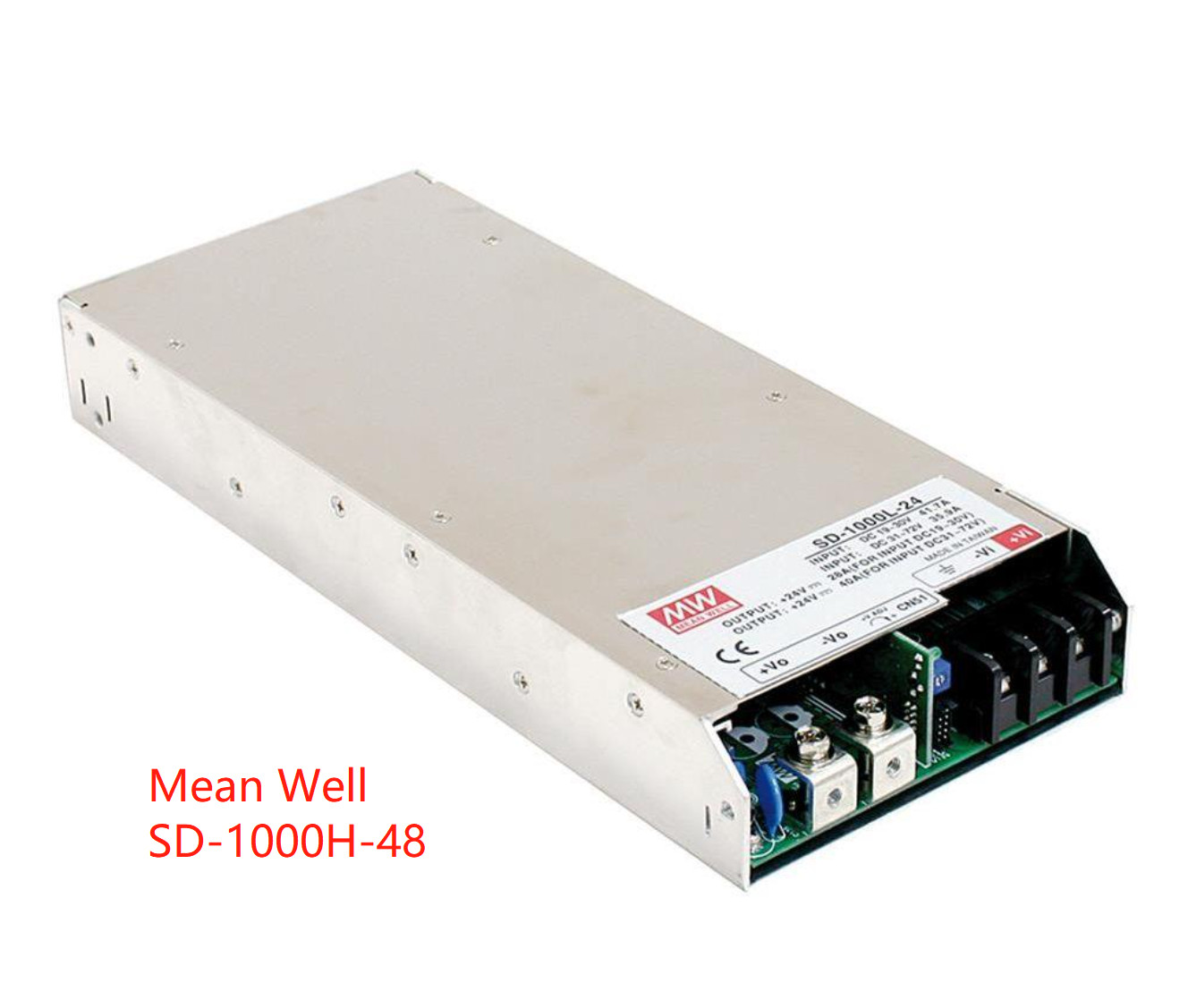

Módulo de fuente de alimentación Mean Well original SD-1000H-48V 48Vdc 1000W
Características:
- Perfil bajo de 1U 41 mm
- Alta densidad de potencia 10.7 W/pulgada
- Aislamiento de E/S de 2000Vac
- Protecciones
- Señal Output Ok
- Control remoto de ENCENDIDO-APAGADO incorporado
- Función de detección remota incorporada
- Enfriamiento por aire forzado
- Salida auxiliar de 12V 0.25A
- 3 años de garantía
| MODELO |
SD-1000L-12 |
SD-1000L-24 |
SD-1000L-48 |
SD-1000H-12 |
SD-1000H-24 |
SD-1000H-48 |
|
SALIDA
|
VOLTAJE CC |
12V |
24V |
48V |
12V |
24V |
48V |
| CORRIENTE NOMINAL |
60A |
40A |
21A |
60A |
40A |
21A |
| RANGO DE CORRIENTE |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
| POTENCIA NOMINAL |
720W |
960W |
1008W |
720W |
960W |
1008W |
| ONDULACIÓN Y RUIDO (máx.)Nota.2 |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
| RANGO DE AJUSTE DE VOLTAJE |
11 ~ 15V |
23 ~ 30V |
46 ~ 60V |
11 ~ 15V |
23 ~ 30V |
46 ~ 60V |
| TOLERANCIA DE VOLTAJENota.3 |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGULACIÓN DE LÍNEA |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| REGULACIÓN DE CARGA |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| TIEMPO DE CONFIGURACIÓN, SUBIDA |
500ms, 50ms a plena carga |
|
ENTRADA
|
VOLTAJERANGO Nota.5 |
19 ~ 72VCC |
72 ~ 144VCC |
| EFICIENCIA (Típ.) |
84% |
88% |
90% |
85% |
89% |
92% |
| CORRIENTE CC (Típ.) |
23.5A/48VCC |
11.6A/96VCC |
| CORRIENTE DE IRRUPCIÓN (Típ.) |
----- |
100A/96VCC |
|
PROTECCIÓN
|
SOBRECARGA |
105 ~ 125% de la potencia de salida nominal |
| Tipo de protección: Limitación de corriente constante, la unidad apagará el voltaje de salida después de unos 5 segundos. Vuelva a encender para recuperar |
| SOBREVOLTAJE |
16 ~ 19V |
30.8 ~ 35.2V |
62 ~ 68V |
16 ~ 19V |
30.8 ~ 35.2V |
62 ~ 68V |
| Tipo de protección: Apaga el voltaje de salida, vuelve a encender para recuperar |
| SOBRE TEMPERATURA |
Apaga el voltaje de salida, se recupera automáticamente después de que la temperatura baje |
| FUNCIÓN |
CONTROL REMOTO DE ENCENDIDO/APAGADO |
Consulte el manual de funciones |
| SEÑAL OUTPUT OK |
Señal de colector abierto baja cuando la fuente de alimentación se enciende, máximo, corriente de sumidero: 10mA |
|
ENTORNO
|
TEMP. DE TRABAJO |
-20 ~ +60℃ (Consulte la "Curva de reducción de potencia") |
| HUMEDAD DE TRABAJO |
20 ~ 90% RH sin condensación |
| TEMP. DE ALMACENAMIENTO, HUMEDAD |
-40 ~ +85℃, 10 ~ 95% RH sin condensación |
| COEFICIENTE DE TEMPERATURA |
±0.02%/℃ (0 ~ 50℃) |
| VIBRACIÓN |
10 ~ 500Hz, 2G 10min./1ciclo, 60min. cada uno a lo largo de los ejes X, Y, Z |
|
SEGURIDAD Y EMC
(Nota 4)
|
NORMAS DE SEGURIDAD |
IEC62368-1 CB aprobado por TUV, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 aprobado |
| TENSIÓN DE RESISTENCIA |
E/S-S/S:2KVAC E/S-FG:2KVAC S/S-FG:0.5KVAC |
| RESISTENCIA DE AISLAMIENTO |
E/S-S/S, E/S-FG, S/S-FG:100M Ohmios / 500VCC / 25℃/ 70% RH |
| EMISIÓN EMC |
Cumplimiento con BS EN/EN55032 (CISPR32), EAC TP TC 020 |
| INMUNIDAD EMC |
Cumplimiento con BS EN/EN61000-4-2,3,4,6,8, nivel de industria ligera, EAC TP TC 020 |
|
OTROS
|
MTBF |
898.2K hrs min. Telcordia SR-332 (Bellcore); 106.7K hrs min. MIL-HDBK-217F (25℃) |
| DIMENSIÓN |
295*127*41mm (L*A*A) |
| EMBALAJE |
1.94Kg; 6 piezas/12.6Kg/1.15CUFT |
| NOTA |
1. Todos los parámetros NO mencionados especialmente se miden con una entrada de 48, 96VCC, carga nominal y 25℃ de temperatura ambiente.
2. La ondulación y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12" terminado con un condensador paralelo de 0.1uf y 47uf.
3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga.
4. La fuente de alimentación se considera un componente que se instalará en un equipo final. Todas las pruebas EMC se han realizado montando la unidad en
|
