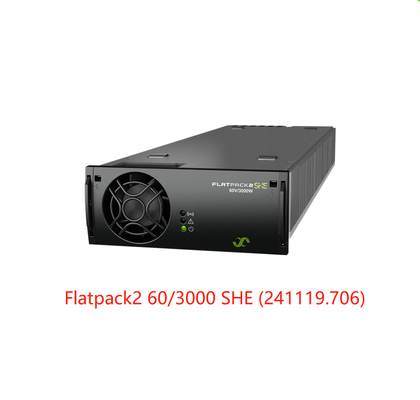

Eltek Rectificadores Flatpack2 60/3000 SHE 60Vdc 3000W 97.85 módulo de alta eficiencia (parte no.241119.706)
En el caso de los productos de la categoría B, el valor de los productos de la categoría B será el mismo.
El Flatpack2 60/3000 Super HE contribuye a establecer el nuevo estándar de la industria para la eficiencia en el mercado de la energía de CC.
Rectificador de súper alta eficiencia (SHE) para aplicaciones de telecomunicaciones
El Flatpack2 60/3000 Super HE contribuye a establecer el nuevo estándar de la industria para la eficiencia en el mercado de la energía de CC.
Con una eficiencia de hasta el 97,8%, el Super HE es un rectificador premium especialmente adecuado para mercados y aplicaciones donde la energía es costosa.En las aplicaciones conectadas a la red, el tiempo de recuperación se reduce a 2 años en comparación con los rectificadores HE estándar, y en aplicaciones híbridas aún más rápido.
El Flatpack2 60/3000 Super HE es totalmente compatible con los sistemas Flatpack2 y Flatpack2 HE.
Principales características
- Eficiencia súper alta hasta el 97,8%
- Densidad de potencia alta 33 w/in3
- Compatible con los sistemas existentes
- Cumplimiento global
- Tecnología patentada
- Con conexión en caliente
Parámetros:
| En el caso de los productos de la categoría B, el valor de los productos de la categoría B será el mismo. |
| Modelo |
60/3000 Ella |
| Número de la parte |
241119.706 |
| Datos de entrada |
| Voltagem (rango nominal) |
20 - 264 VEl aire acondicionado |
| Voltagem (rango de funcionamiento) |
Los demás:El aire acondicionado |
| Frecuencia |
45 a 66 Hz |
| Corriente máxima |
16 ARMS |
| Protección |
Fusiles en funcionamiento, varistor para protección transitoria, apagado cuando VEn elestá fuera del alcance |
| DATOS de salida |
| Voltado (por defecto) |
Las demás:D.C. |
| Válvula de tensión (rango regulable) |
Los demás:D.C. |
| Potencia máxima, entrada nominal |
3 000 W |
| Potencia máxima, valor reducido @VEn el= 85 VEl aire acondicionado |
1000 W |
| Corriente máxima, @VEn el exterior= 60 VD.C. |
50 A |
| Compartición actual |
± 5,0% de la corriente máxima |
| Regulación del voltaje estático (10-100% de carga) |
± 0,5% |
| Regulación dinámica del voltaje |
± 5,0% para una variación de carga del 10-90% o del 90-10%, tiempo de regulación < 50 ms |
| Tiempo de espera (carga de 3000 W) |
> 10 ms; tensión de salida > 52,5 VD.C. |
| La corriente |
El valor de las emisiones de CO2El PP, ancho de banda de 30 MHz |
|
Protección
|
Apagado por sobrevolución, cortocircuito a prueba, alta temperatura, corriente de entrada de conexión caliente limitante, fusible |
| Otras especificaciones |
| Eficiencia máxima |
97.8 % |
|
El aislamiento
|
3.0 kVEl aire acondicionado¢ entrada a salida
1.5 kVEl aire acondicionado introducción de tierra protectora
0.6 kVD.C.∆ salida a tierra protectora
|
|
Alarmas (LED rojo)
|
Apagón de la red eléctrica baja, Apagón de alta y baja temperatura, Fallo del rectificador, Apagón de sobrevolución en la salida, Fallo del ventilador (activado en combinación con alta temperatura interna), alarma de baja tensión,Fallo del bus CAN |
| Advertencias (LED amarillo) |
Rectificador en modo de reducción de potencia, límite de corriente remoto activado, tensión de entrada fuera del rango, parpadeando en sobrevolución |
| Normal (LED verde) |
Entrada y salida bien. |
| Temperatura de funcionamiento (5-95% RH sin aire acondicionado) |
-40 - 75°C [-40 - 167°F] |
| Potencia de salida máxima por encima de temp / a |
Se aplicarán las siguientes medidas: |
|
MTBF (Telcordia SR-332 Método número 3 Caso II)
L1)
|
> 1 500 000 horas |
| Dimensiones [WxHxD] / Peso |
109 x 41,0 x 327 mm [4,25 x 1,61 x 13 ¢] / 2,050 kg [4,5 libras] |
| Normas de diseño |
| Seguridad eléctrica |
La norma IEC 62368-1, la norma EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 |
|
CEM
|
EN 61000-6-1:2016, -6-2:2016, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011
En la norma EN 300 386:v2.1.1, FCC CFR 47 Parte 15:2013
|
|
Medio ambiente
|
ETSI EN 300 019: 2-1 (clase 1.2) y 2-2 (clase 2.3) UE 2015/863 (RoHS) y 2012/19/UE (RAEE)
Condiciones normales de funcionamiento según la cláusula 4 de la norma IEC 62040-5-3:20162. Otras condiciones de funcionamiento según la cláusula 4 de la norma IEC 62040-5-3:20163, debe ser informado
|
| 1) Cuando la tensión de la red de entrada sea inferior a 210 VRMSla temperatura de desaceleración comenzará a 40 °C y 1500 W estarán disponibles a 75 °C |
