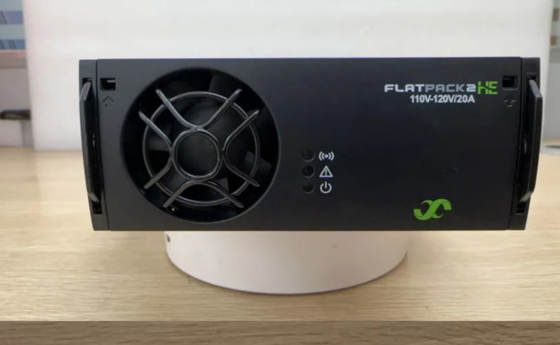

Módulo rectificador Eltek Flatpack2 110-120V/20A HE de alta eficiencia (N.º de pieza 241119.805)
FLATPACK2 110/2000 HE

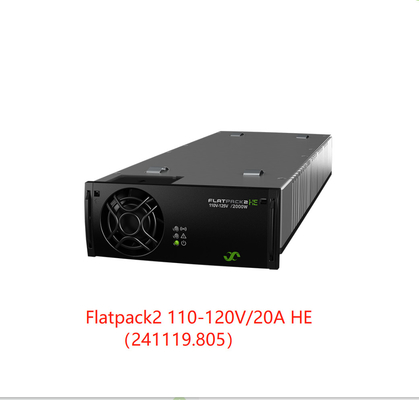

Flatpack2 110-120V/20A HE
Desde su lanzamiento, la familia Flatpack2 se ha expandido a una amplia selección de potencias y voltajes.
Flatpack2 110-120V/20A HE
Rectificador de alta eficiencia y confiable para aplicaciones industriales
Características principales
- Fiabilidad probada
- Alta densidad de potencia
- Flexibilidad de aplicación: de 2KW a instalaciones multicabinetes
- Acepta entrada de CC (convertidor CC/CC)
- Cumplimiento global (CE, UL)
- Certificaciones marinas y
- Offshore
- Tecnología patentada
- Controladores digitales
Parámetros:
| Modelo |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Número de pieza |
241115.805 |
241119.805 |
| DATOS DE ENTRADA |
| Rango de voltaje (nominal) |
185 - 275 V CA/CC |
176 - 277 V CA 1) |
| Rango de voltaje |
85 - 300 V CA/CC |
85 - 305 V CA 1)
C
|
| Frecuencia |
0 - 66 Hz |
45 - 66 Hz |
| Corriente máxima |
11.9 A RMS |
18.64 ARMS |
| Factor de potencia |
0.99 (@ 50-100 % de carga) |
0.99 (@ 50-100 % de carga) |
| THD (@ 230 VCA) |
< 5 % (@ carga completa) |
< 4 % (@ carga completa) |
| Protección |
Varistor para protección contra transitorios, fusible en ambas líneas, apagado por encima de 300/305 V |
| DATOS DE SALIDA |
| Voltaje predeterminado |
122.5 VCC |
| Rango de voltaje |
89.22) - 171.6 VCC |
90.02) - 151.25 VCC 1)
C
|
| # Celdas Pb soportadas (1.8 - 2.4 V CC/celda) |
54 - 71 |
54 -60 |
| # Celdas NiCad soportadas (1.05 - 1.65 V CC/celda) |
85 - 104 |
86 - 91 |
| Potencia máxima, entrada nominal |
2000 W |
3025 W1) |
| Potencia máxima, entrada de 85 V |
850 W |
1280 W |
| Corriente máxima |
16.7 A |
20 A |
| Tiempo de retención, voltaje predeterminado y carga de 1500 W |
20 ms, VOUT > 99.7 VCC |
10 ms, VOUT > 99.7 VCC |
| Compartición de corriente |
±5% de la corriente máxima del 10 al 100% de carga |
| Regulación de voltaje estática |
±0.5% del 10% al 100% de carga y entrada nominal |
| Regulación de voltaje dinámica |
±5.0% para una variación de carga del 10-80% o del 80-10%, tiempo de regulación< 50ms |
| Rizado y ruido, ancho de banda de 30 MHz |
< 500 mV PP |
| Protección |
Apagado por sobretensión, a prueba de cortocircuitos, alta temperatura, limitación de corriente de irrupción de conexión en caliente, diodo ORing |
| OTRAS ESPECIFICACIONES |
| Eficiencia |
> 94% |
> 94% |
| Aislamiento |
3.0 kVCA – entrada y salida, 1.5 kV CA – tierra de entrada, 1.5 kV CC – tierra de salida 3 kVCA CAN – entrada, 3 kVCA CAN – salida |
| Alarmas (LED rojo) |
Apagado por baja tensión de red, apagado por alta y baja temperatura, fallo del rectificador, apagado por sobretensión en la salida, fallo del ventilador, alarma de baja tensión, fallo del bus CAN |
| Advertencias (LED amarillo) |
Rectificador en modo de reducción de potencia, límite de corriente de batería remota activado, voltaje de entrada fuera de rango, parpadeo por sobretensión |
| Normal (LED verde) |
Entrada y salida ok |
| MTBF (Telcordia SR-332 Método I, edición III (a)) |
>391 000h (@T AMBIENTE= 25°C) |
>400 000h (@T AMBIENTE= 25°C) |
| Temperatura de funcionamiento (5 - 95% RH sin condensación) La potencia de salida se reduce por encima de la temperatura / a |
-40 a +75°C [ -40 a +167°F]
+55°C / 1350W @ +75°C
|
-40 a +75°C [ -40 a +167°F]
+50°C / 1150 W @ +75°C
|
| Temperatura de almacenamiento |
-40 a +85°C (-40 a +185°F), humedad 0 - 99% RH sin condensación |
| Dimensiones [AnxAlxPr] / Peso |
109 x 41.5 x 327 mm (AnxAlxPr) [4.25 x 1.69 x 13”] / 1.950 kg [4.3 libras] |
| NORMAS DE DISEÑO |
| Seguridad eléctrica |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Armónicos de red |
EN 61000 -3-2 |
| Medio ambiente |
ETSI EN 300 019: 2-1 (Clase 1.2), 2-2 (Clase 2.3) & 2-3 (Clase 3.2)
ETSI EN 300 132-2
2011/ 65/ UE (RoHS) & 2008/ 98/CE (WEEE)
|
|
Cumplimiento marino
(Clase B EMC con filtro de CA)
|
Reglas DnV para la clasificación de buques, embarcaciones de alta velocidad y ligeras y normas DnV Offshore |
-
|
|
1) Especificación válida para la versión HW 2 y posteriores. Para revisiones anteriores, consulte DS:24111x.805.DS3 ver1.
2) El voltaje de salida aumentará con cargas ligeras (< 1.6A)
|
