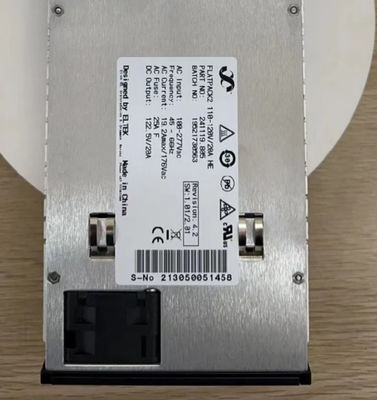

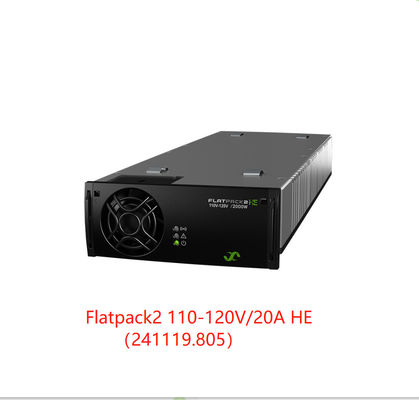

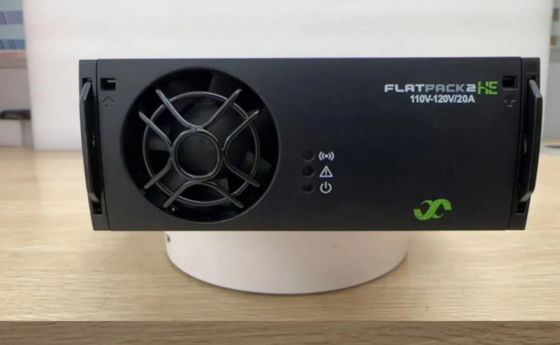

Módulo rectificador Eltek Flatpack2 110-120V/20A HE Módulo de alta eficiencia (N.º de pieza 241119.805
ElEltek Flatpack2 110-125V/2000HE (241115.805)Es un rectificador de alta densidad y alta eficiencia diseñado para la energía moderna.
servicios públicos y aplicaciones industriales. Este módulo traduce décadas de experiencia de Eltek en un factor de forma compacto de 1U, que ofrece una robusta2000Wsalida en110 Vcc o 125 Vcc.
Con una eficiencia líder en la industria de>95% (Alta Eficiencia), reduce significativamente los costos operativos (OPEX) y el estrés térmico,
lo que la convierte en la principal opción para la carga de baterías y el suministro directo de CC en infraestructuras críticas.
Características clave
- Fiabilidad probada
- Alta densidad de potencia
- Flexibilidad de aplicación: desde 2 KW hasta instalaciones con varios gabinetes
- Acepta entrada CC (convertidor CC/CC)
- Cumplimiento global (CE, UL)
- Marina y
- Certificaciones offshore
- Tecnología patentada
- Controladores digitales
Parámetros:
| Modelo |
110 / 2000 TRABAJO |
110-120 / 20A ÉL |
| Número de pieza |
241115.805 |
241119.805 |
| DATOS DE ENTRADA |
| Rango de voltaje (nominal) |
185 - 275 V CA/CC |
176 - 277 V CA 1) |
| Rango de voltaje |
85 - 300 V CA/CC |
85 - 305 VA 1)
do
|
| Frecuencia |
0 - 66Hz |
45 - 66Hz |
| Corriente máxima |
11,9 A RMS |
18.64 BRAZOS |
| Factor de potencia |
0,99 (@ 50-100 % de carga) |
0,99 (@ 50-100 % de carga) |
| THD (@ 230 VCA) |
< 5 % (@ carga completa) |
< 4 % (@ carga completa) |
| Protección |
Varistor para protección transitoria, fusible en ambas líneas, apagado por encima de 300/305 V |
| DATOS DE SALIDA |
| Voltaje predeterminado |
122,5 VCC |
| Rango de voltaje |
89.22)- 171,6 VCC |
90.02)- 151,25 VD 1)
do
|
| # Celda Pb admitida (1,8 - 2,4 V CC/celda) |
54 - 71 |
54-60 |
| # Celda NiCad compatible (1,05 - 1,65 V CC/celda) |
85 - 104 |
86 - 91 |
| Potencia máxima, entrada nominal |
2000 vatios |
3025 W1) |
| Potencia máxima, entrada de 85 V |
850W |
1280 vatios |
| Corriente máxima |
16,7 A |
20 A |
| Tiempo de retención, voltaje predeterminado y carga de 1500 W |
20 ms, VOUT > 99,7 VCC |
10 ms, VOUT > 99,7 VCC |
| Compartir actual |
±5% de la corriente máxima de 10 a 100% de carga |
| Regulación de voltaje estático |
±0,5% de 10% a 100% de carga y entrada nominal |
| Regulación dinámica de voltaje |
±5,0% para variación de carga de 10-80% o 80-10%, tiempo de regulación <50 ms |
| Rippel y ruido, ancho de banda de 30 MHz |
< 500 mV PP |
| Protección |
Apagado por sobretensión, a prueba de cortocircuitos, alta temperatura, limitación de corriente de entrada de conexión en caliente, diodo ORing |
| OTRAS ESPECIFICACIONES |
| Eficiencia |
> 94% |
> 94% |
| Aislamiento |
3,0 kVCA – entrada y salida, 1,5 kV CA – tierra de entrada, 1,5 kV CC – tierra de salida 3 kVCA CAN – entrada, 3kVCA CAN – salida |
| Alarmas (LED rojo) |
Apagado de red por baja, Apagado por alta y baja temperatura, Fallo del rectificador, Apagado por sobretensión en la salida, Fallo del ventilador, Alarma de bajo voltaje, Fallo del bus CAN |
| Advertencias (LED amarillo) |
Rectificador en modo de reducción de potencia, límite de corriente de la batería remota activado, voltaje de entrada fuera de rango, parpadeando ante sobrevoltaje |
| Normal (LED verde) |
Entrada y salida bien |
| MTBF (Telcordia SR-332 Edición I método III (a)) |
>391 000h (@T AMBIENTE= 25°C) |
>400 000h (@T AMBIENTE= 25°C) |
| Temperatura de funcionamiento (5 - 95 % HR sin condensación) La potencia de salida disminuye por encima de la temperatura / a |
-40 a +75°C [-40 a +167°F]
+55°C / 1350W a +75°C
|
-40 a +75°C [-40 a +167°F]
+50°C / 1150 W a +75°C
|
| Temperatura de almacenamiento |
-40 a +85°C (-40 a +185°F), humedad 0 - 99% HR sin condensación |
| Dimensiones [AnxAlxPr] / Peso |
109 x 41,5 x 327 mm (ancho x alto x profundidad) [4,25 x 1,69 x 13”] / 1,950 kg [4,3 libras] |
| ESTÁNDARES DE DISEÑO |
| Seguridad electrica |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| CEM |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Armónicos de red |
EN 61000 -3-2 |
| Ambiente |
ETSI EN 300 019: 2-1 (Clase 1.2), 2-2 (Clase 2.3) y 2-3 (Clase 3.2)
ETSI EN 300 132-2
2011/ 65/ UE (RoHS) y 2008/ 98/CE (RAEE)
|
|
Cumplimiento marítimo
(EMC clase B con filtro de CA)
|
Normas DnV para la clasificación de buques, embarcaciones ligeras y de alta velocidad y normas DnV Offshore |
-
|
|
1) Especificación válida para HW versión 2 y posteriores. Para revisiones anteriores, consulte DS:24111x.805.DS3 ver1.
2) El voltaje de salida aumentará con cargas ligeras (< 1,6 A)
|
