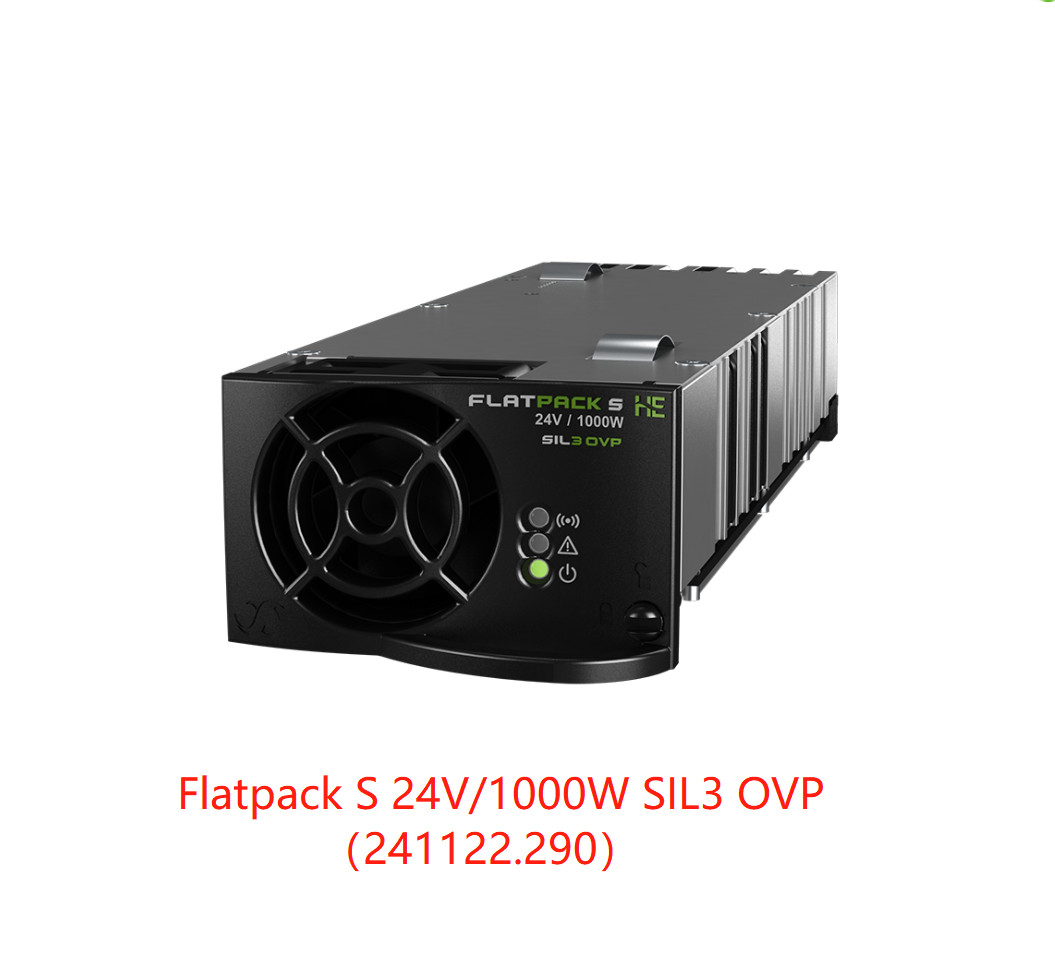

| Modelo |
24/ 1000 SIL3 OVP |
| Número de pieza |
241122.290 |
| DATOS DE ENTRADA |
| Voltaje (nominal) |
230 V CA/CC |
| Voltaje (potencia máxima) |
185 - 275 V CA/CC |
| Voltaje (potencia máxima, factor de potencia reducido) |
275 - 305 V CA/CC |
| Voltaje (potencia reducida, reducción lineal) |
85 - 185 V CA/CC |
| Frecuencia (nominal / rango) |
45 - 66 Hz / 0 Hz |
| Corriente (máxima) |
5,9 A RMS |
| Factor de potencia |
> 0,99 a una carga del 50 % o más |
| Protección |
Fusible y apagado por encima de 305 V CA / 300 V CC y por debajo de 85 V CA/CC |
| DATOS DE SALIDA |
| Voltaje (predeterminado) |
26,7 V CC |
| Voltaje (rango ajustable) |
21,5 - 28 V CC |
| Potencia (máxima) @ entrada nominal |
1000 W |
| Potencia @ 85 V CA |
420 W |
| Corriente (máxima) @ entrada nominal |
41,7 A (@V SALIDA < 24 VCC) |
| Compartición de corriente (carga del 10 - 100 %) |
±5 % de la corriente máxima del 10 al 100 % de la carga |
| Regulación de voltaje estática (carga del 10 - 100 %) |
±0,5 % |
| Regulación de voltaje dinámica |
±5,0 % para una variación de carga del 10-90 % o del 90-10 %, tiempo de regulación < 50 ms |
| Tiempo de retención |
>20 ms; voltaje de salida > 41 V CC |
| Rizado |
< 200 mV pico a pico, ancho de banda de 30 MHz |
| Protección |
Diodo OR-ing de bloqueo, a prueba de cortocircuitos y protección contra altas temperaturas |
| Protección contra sobretensión, parámetros SIL3 |
• Nivel de protección: 30 V • PFD = TBS
• Intervalo de prueba de verificación: 15 años • SFF = TBS
• Maneja fallos de doble componente
|
| OTRAS ESPECIFICACIONES |
| Eficiencia @ entrada nominal |
92,50 % |
| Aislamiento |
3,0 kVCA - entrada a salida, 1,5 kV CA - entrada a tierra y 0,5 kV CC - salida a tierra |
| Alarmas: LED rojo |
Apagado por baja tensión de red, apagado por alta y baja temperatura, fallo del rectificador, sobretensión
apagado en la salida, fallo del ventilador, alarma de baja tensión, fallo del bus CAN
|
| Advertencias: LED amarillo |
Rectificador en modo de reducción de potencia, límite de corriente de batería remoto activado, voltaje de entrada fuera de
rango, parpadeando en caso de sobretensión
|
| Funcionamiento normal: LED verde |
| Relé de alarma potencial (normalmente abierto) |
Se abre en caso de alarmas, cortes de red y >40 % de carga (garantiza la redundancia en un sistema 1+1) cuando
no está conectado a un controlador
|
| Normal (módulo en funcionamiento): LED verde 'encendido' |
| Ruido acústico |
< 46 dBA a entrada nominal y carga máxima |
| MTBF (Telcordia SR-332 Método I, edición III (a)) |
>300 000 (@ Tambiente: 25 °C) |
| Temperatura de funcionamiento |
-40 a +85 °C ( -40 a +185 °F), humedad 5 - 95 % HR sin condensación
La potencia de salida se reduce linealmente de 1000 W a 45 °C (113 °F) a 400 W a 85 °C (185 °F)
|
| Temperatura de almacenamiento |
-40 a +85 °C (-40 a +185 °F), humedad 0 - 99 % HR sin condensación |
| Dimensiones[AnxAlxPr] / Peso |
72 x 41,5 x 210 mm (2,83 x 1,63 x 8,27”) / < 1 kg (2 lbs) |
| NORMAS DE DISEÑO |
| Seguridad eléctrica |
UL 60950-1, EN 60950-1, IEC 61508 |
| Marina |
DNV-OS-D202, Cap.2 Sec.4 (DNV2.4): Temperatura Cl.B, Humedad Cl.B, Vibración Cl.A, EMC Cl.B1) IEC 60945-4ª edición |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4 / -5
FCC Parte 15 Subparte 109
|
| Medio ambiente |
ETSI EN 300 019: 2-1 (Clase 1.2), 2-2 (Clase 2.3) y 2-3 (Clase 3.2)
Cumple con RoHS (2011/ 65/ UE) y WEEE (2002/96/ CE)
|
| 1) La clase B requiere un filtro externo en la entrada (p/ n 241120.930) |
