| Modelo |
12V / 120W |
24 V / 240 W |

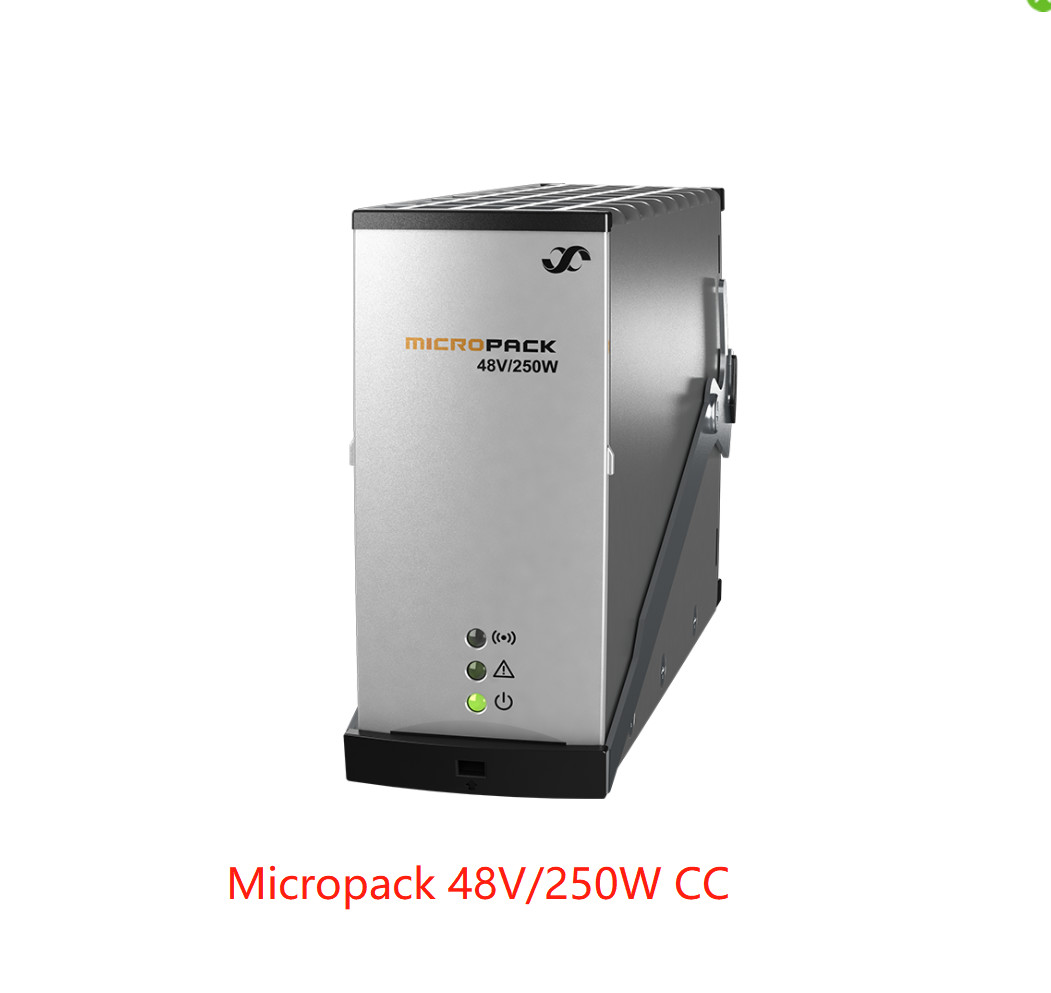

48 V / 250 W |
| Número de la parte |
241120.300 |
241120.200 |
241120.100 |
| Datos de entrada |
|
|
|
| Rango de tensión |
85 - 300 V AC/DC 1) |
| Rango de tensión (nominal) |
130 - 275 V AC/DC |
185 - 275 V CA/CC 1) |
| Frecuencia |
0 - 66 Hz 1) |
| Corriente máxima, 230 V de entrada / total (impulso) |
0.6 A / 2.0 A |
1.2 A / 2.0 A |
1.2 A / 1.9 A |
| Corriente máxima de fuga de tierra |
2.0 mA (@ 250V CA/ 50Hz) |
| Factor de potencia |
0.97 (@ 70 - 100% de carga) |
0.98 (@ 55 - 100% de carga) |
0.98 (@ 50 - 100% de carga) |
| THD (@ 230 VAC) |
Se aplicará el método siguiente: |
Se aplicará el método siguiente: |
Se aplicará el método siguiente: |
| Protección |
Varistor para protección transitoria, fusible en ambas líneas (2x 2,0 A), apagado por encima de 300 V CA/CC |
| DATOS de salida |
|
|
|
| Voltagem por defecto |
13.6 V CC |
27.2 VDC |
53.5 VDC |
| Rango de tensión |
10.7 - 18.0 V de corriente continua |
21.5 - 36 VDC |
43.5 - 57.6 V de corriente continua |
| Rango de tensión sin controlador |
10.7 - 15.0 V de corriente continua |
21.5 - 30 VDC |
43.5 - 57.6 V de corriente continua |
| # Celular Pb soportada (1.8 - 2.4 V de CC/celular) |
6 - 7 |
12 - 15 |
24 |
| # Se admite la celda NiCad (1.05 - 1.65 V de CC/celda) |
10 - 11 2) |
20 - 222) |
- |
| Potencia máxima, impulso nominal / 60s |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Corriente máxima, @12/ 24/ 48V CC / impulso / QT3) el |
10 A / 15 A / 55 A. |
10 A / 15 A / 55 A. |
5 A / - / - |
| Compartición actual |
± 5% de la corriente máxima de 10 a 100% de carga |
| Regulación del voltaje estático ± |
00,5% desde el 10% al 100% de carga y entrada nominal |
| Regulación dinámica del voltaje |
± 5 % < 10 ms, paso de carga del 10% al 90% o opuesto a la tensión nominal de salida |
| Tiempo de espera, voltaje predeterminado y potencia máxima |
20 ms, V OUT > 10,7 VDC |
Se aplicarán las siguientes medidas: |
20 ms, VOUT > 43 VDC |
| Las ondulaciones y el ruido, 30 MHz b.w. / psopometric |
Se utilizará el método de medición de las emisiones de gases de efecto invernadero. |
Se utilizará el método de medición de las emisiones de gases de efecto invernadero. |
< 150 mV PP / 2 mV RMS |
| Protección |
Apagado por sobrevolución, cortocircuito a prueba, alta temperatura, enchufe en caliente -in corriente de entrada de limitación, fusible |
| Otras especificaciones |
|
|
|
| Eficiencia @ entrada/salida nominal, pico/rango |
890,5% / > 88%, carga del 50 al 100% |
93.0% / > 92%, carga del 50 al 100% |
930,6% / > 93%, carga del 50 al 100% |
| El aislamiento |
3.0 kVAC ‡ entrada y salida, 1.5 kV CA ‡ tierra de entrada, 0.5 kV CC ‡ tierra de salida |
| Alarmas: LED rojo encendido |
Apagón de la red eléctrica de baja tensión, apagón de alta y baja temperatura, falla del rectificador, apagón de la salida por sobrevolución, falla del ventilador, alarma de baja tensión, falla del bus CAN |
| Advertencias: LED amarillo "encendido" |
Rectificador en modo de desaceleración de potencia, límite de corriente de la batería remota activado, voltaje de entrada fuera del rango, parpadeando en sobrevoltaje |
| Normal (módulo en funcionamiento): LED verde "encendido" |
|
| Salida de alarma (aislada) |
No (+ terminal positivo), COM (- terminal negativo). 60 V / 100 mA máximo |
| MTBF (Método III (a) de la edición I del SR-332 de Telcordia) |
La temperatura de la atmósfera es la más baja de la Tierra. |
La temperatura de la atmósfera es la más baja de la Tierra. |
> 500 000h (@T AMBIENT= 25°C) |
| Temperatura de funcionamiento (5-95% RH sin aire acondicionado) Potencia de salida por encima de la temperatura |
-40 a +70 °C [ -40 +158 °F]
+55°C / 50W @ +70°C
|
-40 a +60 °C [-40 a +142 °F]
+ 45°C / 80W @ + 60°C
|
-40 a +75 °C [ -40 a +167 °F]
+55°C / 140W @ +75°C
|
| Temperatura de almacenamiento |
-40 a +85°C (-40 a +185°F), humedad 0 - 99% RH no condensante |
| Dimensiones [WxHxD] / Peso |
39.0 x 88,5 x 149 mm [1,54 x 3,48 x 5,87"] / 0,5 kg [1,1 libras] |
