| MODELO |

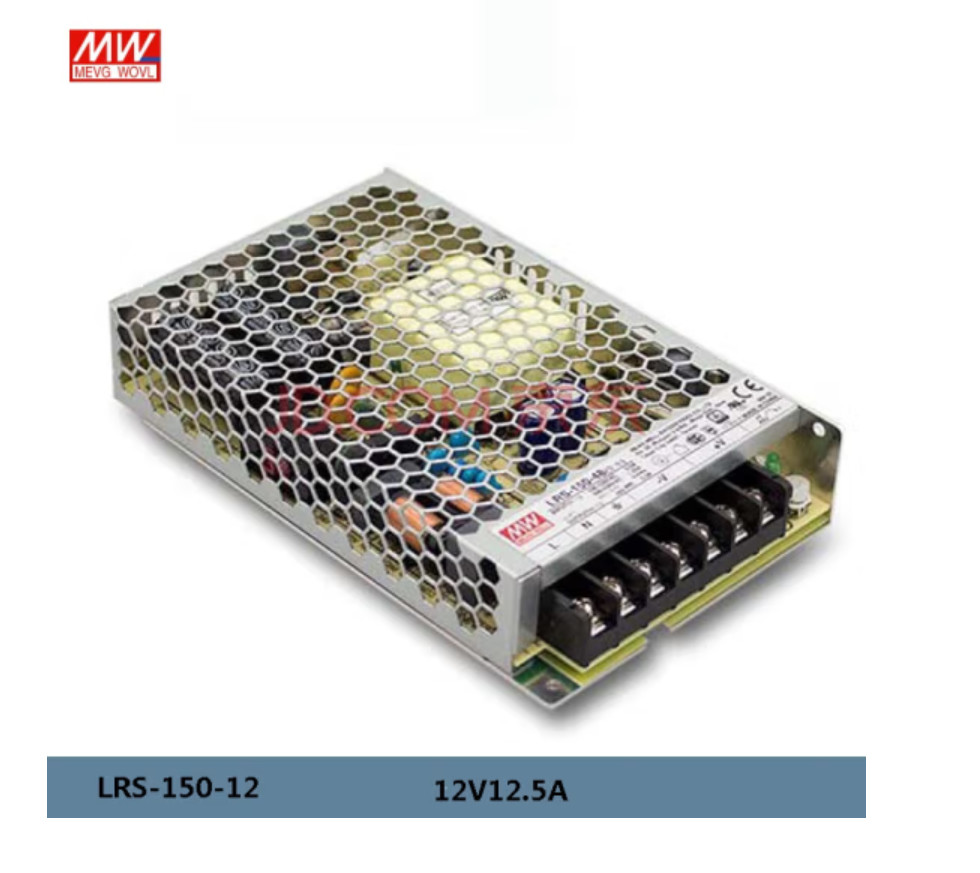

LRS-150-12 |
LRS-150-15 |

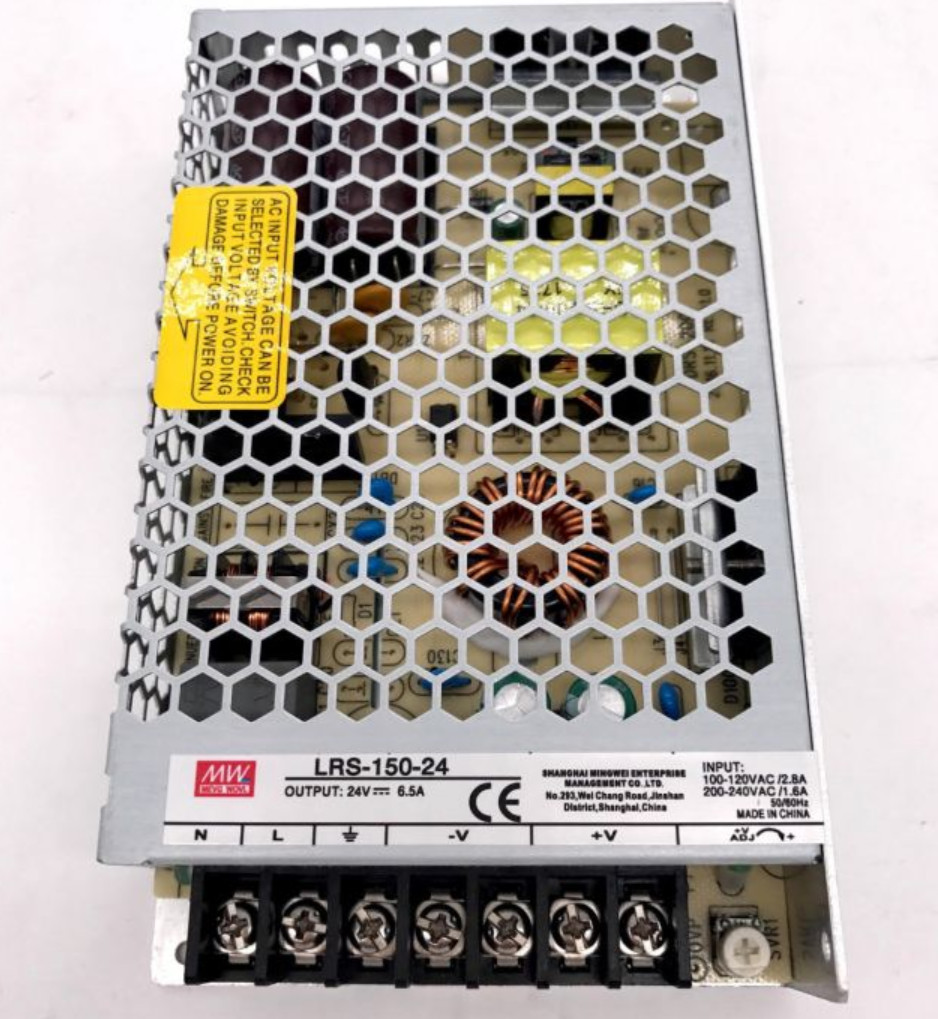

LRS-150-24 |
LRS-150-36 |
LRS-150-48 |
|
SALIDA
|
VOLTAJE DE DC |
12V |
15V |
24V |
36V |
48V |
| CORRIENTE CLASIFICADA |
12.5A |
10A |
6.5A |
4.3A |
3.3A |
| GAMA ACTUAL |
0 ~ 12.5A |
0 ~ 10A |
0 ~ 6.5A |
0 ~ 4.3A |
0 ~ 3.3A |
| PODER CLASIFICADO |
150W |
150W |
156W |
154.8W |
158.4W |
| ONDULACIÓN y RUIDO (máximo) Note.2 |
150mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
200mVp-p |
| VOLTAJE ADJ. RANGE |
10,2 ~ 13.8V |
13,5 ~ 18V |
21,6 ~ 28.8V |
32,4 ~ 39.6V |
43,2 ~ 52.8V |
| TOLERANCIA Note.3 del VOLTAJE |
el ±1.0% |
el ±1.0% |
el ±1.0% |
el ±1.0% |
el ±1.0% |
| LÍNEA Note.4 DE REGLA |
el ±0.5% |
el ±0.5% |
el ±0.5% |
el ±0.5% |
el ±0.5% |
| CARGA Note.5 DE REGLA |
el ±0.5% |
el ±0.5% |
el ±0.5% |
el ±0.5% |
el ±0.5% |
| PONGA, TIEMPO DE SUBIDA |
500ms, 30ms/230VAC 500ms, 30ms/115VAC en a carga plena |
| SOPORTE el TIEMPO (el tipo.) |
40ms/230VAC 35ms/115VAC en a carga plena |
|
ENTRADA
|
GAMA DEL VOLTAJE |
85 ~ 132VAC/170 ~ 264VAC por el interruptor 240 ~ 370VDC (encender 230VAC) |
| GAMA DE FRECUENCIA |
47 ~ 63Hz |
| EFICACIA (tipo.) |
87,5% |
88,5% |
el 89% |
el 89% |
el 90% |
| CORRIENTE de la CA (tipo.) |
3A/115VAC 1.7A/230VAC |
| CORRIENTE de la AVALANCHA (tipo.) |
ESTRELLA FRÍA 60A/230VAC |
| CORRIENTE DE LA SALIDA |
<0>
|
|
PROTECCIÓN
|
CARGA EXCESIVA |
110 ~ el 140% valoraron de potencia de salida |
| Tipo de la protección: El modo del hipo, se recupera automáticamente después de que se quite la condición de falta |
| VOLTAJE EXCESIVO |
13,8 ~ 16.2V |
18,75 ~ 21.75V |
28,8 ~ 33.6V |
41,4 ~ 48.6V |
55,2 ~ 64.8V |
| Tipo de la protección: Voltaje cerrado de o/p, repotencia encendido a recuperarse |
| TEMPERATURA EXCESIVA |
Voltaje cerrado de o/p, repotencia encendido a recuperarse |
|
AMBIENTE
|
TEMPOREROS DE TRABAJO. |
-30 ~ +70℃ (refiera a “reducir la capacidad normal de la curva”) |
| HUMEDAD DE TRABAJO |
20 ~ derecho del 90% sin condensación |
| TEMPOREROS DEL ALMACENAMIENTO., HUMEDAD |
-40 ~ +85℃, 10 ~ derecho del 95% sin condensación |
| TEMPOREROS. COEFICIENTE |
±0.03%/℃ (0 ~ 50℃) |
| VIBRACIÓN |
10 ~ 500Hz, 5G 10min. /1cycle, 60min. cada a lo largo de X, Y, hachas de Z |
| CATEGORÍA EXCESIVA DEL VOLTAJE |
Ⅲ; Conformidad a BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; altitud hasta 2000 metros |
|
SEGURIDAD Y EMC
(Nota 7)
|
ESTÁNDARES DE SEGURIDAD
|
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004, kc K60950-1 (para LRS-150-12 solamente), BIS IS13252 (Part1): 2010/IEC 60950-1: 2005,
AS/NZS 62368,1 (por los CB) aprobado
|
| SOPORTE EL VOLTAJE |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC |
| RESISTENCIA DEL AISLAMIENTO |
I/P-O/P, I/P-FG, O/P-FG: el 100M Ohms/derecho de 500VDC/de 25℃/el 70% |
| EMISIÓN DEL EMC |
Conformidad a la clase B, BS EN/EN55014, clase A (carga) del ≤75%, BS EN/EN61000-3-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020, kc KN32, KN35 de las BS EN/EN55032 (CISPR32) de las BS EN/EN61000-3-2 (para LRS-150-12 único) |
| INMUNIDAD DEL EMC |
Conformidad a BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), nivel de la industria pesada, EAC TP TC 020, kc KN32, KN35 (para LRS-150-12 único) |
|
OTROS
|
MTBF |
2707.7K horas Telcordia mínimo SR-332 (Bellcore); 558.2Khrs MIL-HDBK-217F mínimo (25℃) |
| DIMENSIÓN |
159*97*30m m (L*W*H) |
| EMBALAJE |
0.48Kg; 30pcs/15.4Kg/0.75CUFT |
