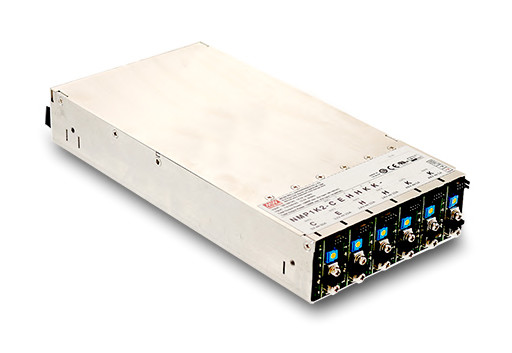

Módulo rectificador Meanwell NMP650 NMP1K2 NMS-240-5/12/24/48 NMS-240-24 650W 1200W Fuente de alimentación
Módulo rectificador Mean Well NMP650 NMP1K2 Módulo rectificador de 650W
Potencia:
650W/1200W
Características:
Aprobaciones de seguridad médica (2x MOPP) ITE
Adecuado para aplicaciones BF con la consideración adecuada del sistema (Corriente de contacto < 100uA/264VAC)
Perfil bajo de 1U
Función paralela incorporada / salida programable / habilitación global / encendido-apagado remoto local / salida de CC auxiliar / alarma de sobretemperatura / CC OK
Enfriamiento por ventilador controlado termostáticamente con función de alarma de ventilador
5 años de garantía
Modelo
NMP650 NMP1K2
Técnico
| MODELO |
NMP650 (4 ranuras) |
NMP1K2 (6 ranuras) |
|
ENTRADA
|
VOLTAJE RANGO Nota.6 |
90 ~ 264VAC 120 ~370VDC |
| RANGO DE FRECUENCIA |
47 ~ 63Hz |
| FACTOR DE POTENCIA |
PF>0.95/230VAC PF>0.98/115VAC a plena carga |
|
EFICIENCIA (típica) Nota.4
|
91%, carga completa con módulo H / K a nominal 24V / 48V solamente |
90.5%, carga completa con módulo H / K a nominal 24V / 48V solamente |
| 88.5%, carga completa con cada tipo de módulo a voltaje nominal |
| CORRIENTE CA |
3.5A/230VAC 7.5A/115VAC |
6.7A/230VAC 13.5A/115VAC |
| CORRIENTE DE IRRUPCIÓN |
40A/230VAC 25A/115VAC |
40A/230VAC 25A/115VAC |
| CORRIENTE DE FUGA |
Corriente de fuga a tierra <400uA >
|
| SALIDA |
POTENCIA TOTAL DE SALIDA |
650W máx. |
1200W máx. |
| PROTECCIÓN |
SOBRE TEMPERATURA |
Apaga el voltaje de salida, se recupera automáticamente después de que la temperatura baja |
|
FUNCIÓN
|
CONTROL REMOTO |
RC+/RC-: Corto, Encendido RC+/RC-: Abierto, Apagado |
| SEÑAL DE ALARMA |
Salida de señal TTL para alarma de sobretemperatura. Consulte el Manual de funciones. |
| ALIMENTACIÓN AUXILIAR (AUX) |
5V @ 1.5A; tolerancia ±10%; ondulación: 50mVp-p (máx.) |
5V @ 2A; tolerancia ±10%; ondulación: 50mVp-p(máx.) |
|
ENTORNO
|
TEMPERATURA DE TRABAJO |
-30 ~ +70℃ (Reducir a 50℃, consulte la "Curva de reducción") |
| HUMEDAD DE TRABAJO |
20 ~ 90% RH sin condensación |
| TEMPERATURA DE ALMACENAMIENTO, HUMEDAD |
-40 ~ +85℃, 10 ~ 95% RH sin condensación |
| COEFICIENTE DE TEMPERATURA |
±0.03%/℃ (0 ~ 50℃) |
| VIBRACIÓN |
10~500Hz, 2G 10min./1 ciclo, 60 min. cada uno a lo largo de los ejes X, Y, Z. |
|
SEGURIDAD Y EMC
(Nota 5)
|
NORMAS DE SEGURIDAD
|
ANSI/AAMI ES60601-1, Ed. 3.1,UL62368-1; TUV BS EN/EN60601-1, Ed. 3.1, TUV BS EN/EN62368-1; IEC 60601-1, Ed. 3.1, IEC 62368-1, IEC60950-1; EAC TP TC 004 aprobado |
| NIVEL DE AISLAMIENTO |
Primario-Secundario: 2x MOPP, Primario-Tierra: 1x MOPP |
| TENSIÓN DE RESISTENCIA |
E/S-S/S: 4KVAC E/S-FG: 2KVAC S/S-FG: 0.5KVAC |
| RESISTENCIA DE AISLAMIENTO |
E/S-S/S, E/S-FG, S/S-FG: 100M Ohmios / 500VDC / 25℃/ 70% RH |
|
EMISIÓN EMC
|
Parámetro |
Estándar |
Nivel de prueba / Nota |
| Conducida |
BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) |
Clase B |
| Radiada |
BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) |
Clase B |
| Armónicos de corriente |
BS EN/EN61000-3-2 |
Clase A |
| Parpadeo de voltaje |
BS EN/EN61000-3-3 |
----- |
|
INMUNIDAD EMC
|
BS EN/EN60601-1-2, BS EN/EN55024, SEMI F47 |
| Parámetro |
Estándar |
Nivel de prueba / Nota |
| ESD |
BS EN/EN61000-4-2 |
Nivel 4, 15KV aire; Nivel 4, 8KV contacto |
| Campo RF |
BS EN/EN61000-4-3 |
Nivel 3, 10V/m |
| EFT/ Ráfaga |
BS EN/EN61000-4-4 |
Nivel 3, 2KV |
| Sobretensión |
BS EN/EN61000-4-5 |
Nivel 4, 4KV/Línea-FG; 2KV/Línea-Línea |
| Conducida |
BS EN/EN61000-4-6 |
Nivel 2, 3V |
| Campo magnético |
BS EN/EN61000-4-8 |
Nivel 4, 30A/m |
|
Caídas e interrupciones de voltaje
|
BS EN/EN61000-4-11
|
100% caída 1 período, 30% caída 25 períodos,
100% interrupciones 250 períodos
|
|
OTROS
|
MTBF |
1314.6K hrs min. Telcordia SR-332 (Bellcore) ; 128.2K hrs min. MIL-HDBK-217F (25℃) (NMP650) 1275.4K hrs min. Telcordia SR-332 (Bellcore) ; 124.5K hrs min. MIL-HDBK-217F (25℃) (NMP1K2) |
| DIMENSIÓN |
250*89*41mm (L*A*H) |
250*127*41mm (L*A*H) |
| EMBALAJE |
1.45Kg (típ.); 9 piezas / 14Kg / 0.98CUFT |
2Kg (típ.); 6 piezas / 13Kg / 0.88CUFT |
