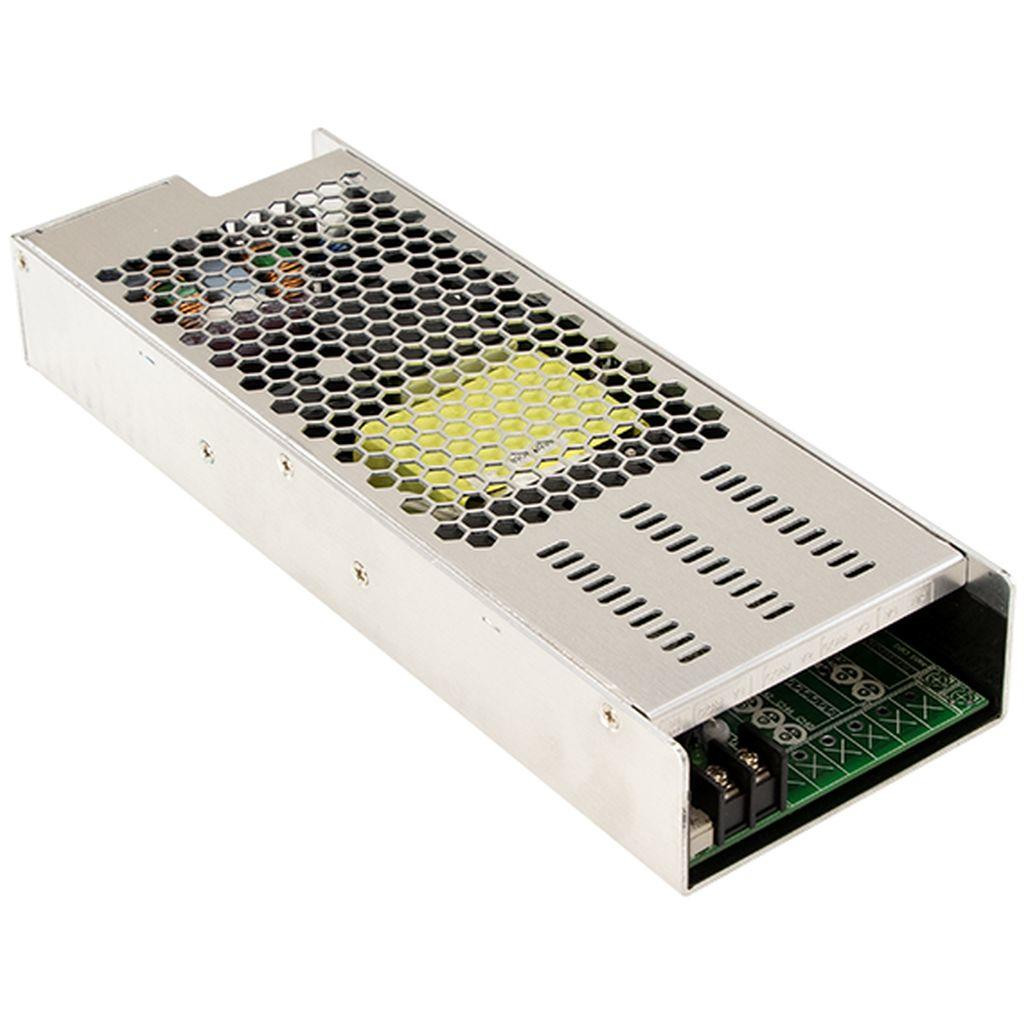

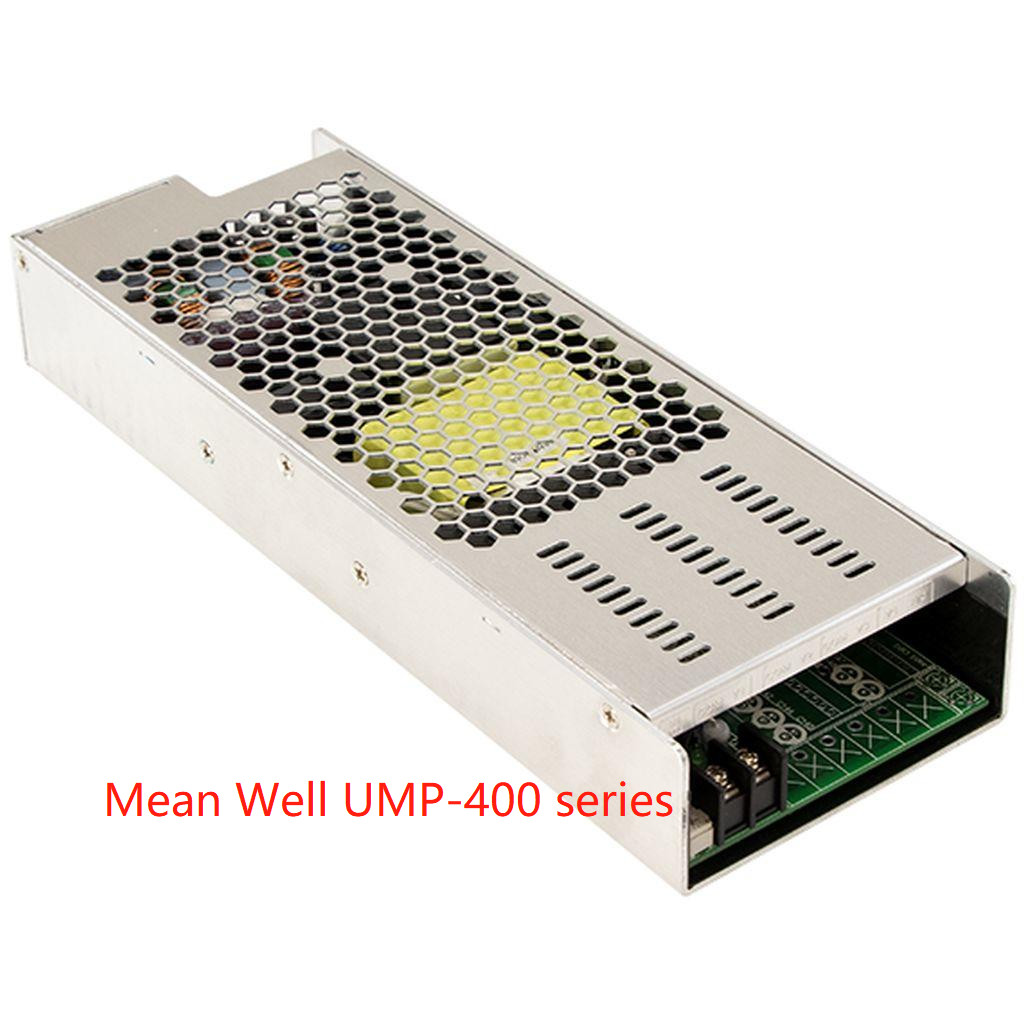

Mean Well Serie UMP Serie UMP-400 Serie UMP-400-24 UMP-400-48 Módulo Rectificador
Características:
Diseño sin ventilador, 1U
Diseño modular, con tarjetas de módulo DC-DC (modelos de la serie NID35/65/100)
Puede usarse como una fuente de alimentación de un solo riel
Amplio rango de temperatura de funcionamiento de -30 ~ +70 °C
Cumple con los requisitos de OVC III
Cumple con los requisitos de aislamiento 2x MOPP, ideal para equipos médicos con clasificación BF
Técnico
| MODELO |
UMP-400-24 |
UMP-400-48 |
|
SALIDA ÚNICA
(Modelo estándar)
|
VOLTAJE CC |
24V |
48V |
| CORRIENTE NOMINAL |
16.7A |
8.3A |
| POTENCIA DE SALIDA NOMINAL |
400W máx. |
| RANGO DE AJUSTE DE VOLTAJE |
22.8 ~ 25.2V |
45.6 ~ 50.4V |
| RUIDO Y RIZADO (máx.)Nota.2 |
240mVp-p |
360mVp-p |
| TOLERANCIA DE VOLTAJENota.3 |
±1.0% |
±1.0% |
| REGULACIÓN DE LÍNEA |
±0.5% |
±0.5% |
| REGULACIÓN DE CARGA |
±1.0% |
±1.0% |
| TIEMPO DE CONFIGURACIÓN, SUBIDA |
1000ms, 50ms/230Vac ; 2000ms, 50ms/115Vac |
| TIEMPO DE MANTENIMIENTO (Típ.) |
12ms@230Vac ; 12ms@115Vac |
|
SALIDA MÚLTIPLE
(Modelo opcional)
|
VOLTAJE CC |
Salida CH1 24V o 48V + módulos DC NID para CH2,3,4 |
| POTENCIA DE SALIDA TOTAL |
La potencia de salida CH2,3,4 puede ser flexible dependiendo de la selección de NID. La potencia combinada en todos los canales no debe exceder los 400W |
|
ENTRADA
|
VOLTAJERANGO Nota.4 |
90 ~ 264VAC 127 ~370VDC |
| RANGO DE FRECUENCIA |
47 ~ 63Hz |
| FACTOR DE POTENCIA |
PF>0.95/230VAC PF>0.98/115VAC a plena carga |
| EFICIENCIA (Típ.) Nota.5 |
88.5%, carga completa de la carcasa con cada tipo de módulo a voltaje nominal |
| CORRIENTE CA |
2.5A/230VAC 4.7A/115VAC |
| CORRIENTE DE IRRUPCIÓN |
40A/230VAC 25A/115VAC |
| CORRIENTE DE FUGA |
Corriente de fuga a tierra<300uA >
|
|
PROTECCIÓN
|
SOBRECARGA |
105 ~ 135% de la potencia de salida nominal |
| Tipo de protección CH1: protección de limitación de corriente constante (Si un cortocircuito prolongado continúa, se activará la acción OTP), CH2,CH3,CH4: protección en modo hipo |
| SOBREVOLTAJE |
26.4 ~ 31.2V |
52.8 ~ 62.4V |
| Tipo de protección: apaga el voltaje de salida, vuelve a encender para recuperar |
| SOBRE TEMPERATURA |
Apaga el voltaje de salida, vuelve a encender para recuperar |
|
ENTORNO
|
TEMP. DE TRABAJO |
-30 ~ +70℃ (Consulte la "Curva de reducción de potencia") |
| HUMEDAD DE TRABAJO |
20 ~ 90% RH sin condensación |
| TEMP. DE ALMACENAMIENTO |
-40 ~ +85℃ |
| COEFICIENTE DE TEMPERATURA |
±0.03%/℃ (0 ~ 50℃) |
| VIBRACIÓN |
10~500Hz, 2G 10min./1 ciclo, 60 min. cada uno a lo largo de los ejes X, Y, Z |
| ALTITUD DE FUNCIONAMIENTONota.6 |
5000 metros /OVCⅡ |
| CATEGORÍA DE SOBREVOLTAJE |
Ⅲ; Según IEC62368-1; altitud de hasta 2000 metros |
|
SEGURIDAD Y EMC
(Nota 7)
|
NORMAS DE SEGURIDAD |
EAC TP TC 004; UL62368-1, Dekra seal BS EN/EN62368-1 aprobado; Diseño según ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC 60601-1 (3ª edición) |
| NIVEL DE AISLAMIENTO |
Primario-Secundario: 2x MOPP, Primario-Tierra: 1x MOPP |
| VOLTAJE DE RESISTENCIA |
E/S-S/S: 4KVAC E/S-FG: 2KVAC S/S-FG: 1.5KVAC |
| RESISTENCIA DE AISLAMIENTO |
E/S-S/S, E/S-FG, S/S-FG: 100M Ohmios / 500VCC / 25℃/ 70% RH |
|
EMISIÓN EMC
|
Parámetro |
Estándar |
Nivel de prueba / Nota |
| Conducida |
BS EN/EN55032 (CISPR32) / Diseño según BS EN/EN55011 (CISPR11) |
Clase B |
| Radiada |
BS EN/EN55032 (CISPR32) / Diseño según BS EN/EN55011 (CISPR11) |
Clase B |
| Armónicos de corriente |
BS EN/EN61000-3-2 |
Clase A |
| Parpadeo de voltaje |
BS EN/EN61000-3-3 |
----- |
|
INMUNIDAD EMC
|
BS EN/EN55035; Diseño según BS EN/EN60601-1-2 |
| Parámetro |
Estándar |
Nivel de prueba / Nota |
| ESD |
BS EN/EN61000-4-2 |
Nivel 4, 8KV aire; Nivel 4, 4KV contacto |
| Campo RF |
BS EN/EN61000-4-3 |
Nivel 3, 3V/m |
| EFT/ Ráfaga |
BS EN/EN61000-4-4 |
Nivel 3, 1KV |
| Sobretensión |
BS EN/EN61000-4-5 |
Nivel 4, 2KV/Línea-FG; 1KV/Línea-Línea |
| Conducida |
BS EN/EN61000-4-6 |
Nivel 2, 3V |
| Campo magnético |
BS EN/EN61000-4-8 |
Nivel 1, 1A/m |
| Caídas e interrupciones de voltaje |
BS EN/EN61000-4-11 |
100% caída 1 período, 30% caída 25 períodos,
100% interrupciones 250 períodos
|
|
OTROS
|
MTBF |
1428.4K hrs min. Telcordia SR-332 (Bellcore) ; 187.3K hrs min. MIL-HDBK-217F (25℃) |
| DIMENSIÓN |
250*89*37mm (L*A*H) |
| EMBALAJE |
0.88Kg; 14pcs/13Kg/0.89CUFT |
|
NOTA
|
1. Todos los parámetros NO mencionados específicamente se miden con una entrada de 230VAC, carga nominal y 25℃ de temperatura ambiente.
2. El rizado y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12" terminado con un condensador paralelo de 0.1μf y 47μf.
3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga.
4. Puede ser necesaria una reducción de potencia con voltajes de entrada bajos. Consulte la curva de reducción de potencia para obtener más detalles.
5. La eficiencia cambia al instalar diferentes módulos de salida.
6. La reducción de la temperatura ambiente de 3.5℃/1000m con modelos sin ventilador y de 5℃/1000m con modelos con ventilador para una altitud de funcionamiento superior a 2000m (6500 pies).
7. La fuente de alimentación se considera un componente que se instalará en un equipo final. Todas las pruebas EMC se han realizado
montando la unidad en una placa metálica de 450 mm * 450 mm con un grosor de 3 mm. El equipo final debe ser reconfirmado para que aún cumpla con
las directivas EMC. Para obtener orientación sobre cómo realizar estas pruebas EMC, consulte "Pruebas EMI de fuentes de alimentación de componentes".
(disponible en http://www.meanwell.com)
