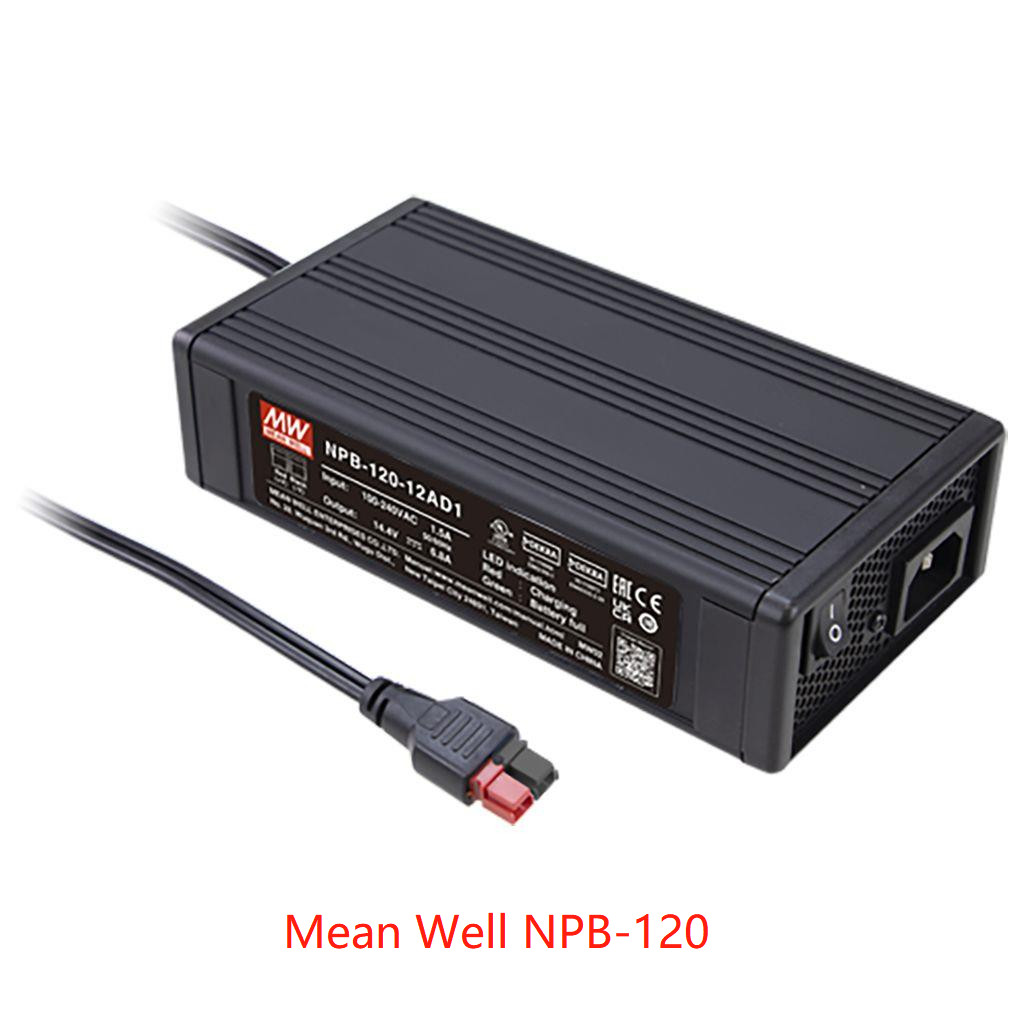

| MODELO |
NPB-120-12 |
NPB-120-24 |
NPB-120-48 |
| =XLR, AD1, TB |
|
SALIDA
|
IMPULSE EL VOLTAJE de CARGA (Vboost) (el defecto) |
14.4V |
28.8V |
57.6V |
| VOLTAJE de CARGA del FLOTADOR (Vfloat) (defecto) |
13.8V |
27.6V |
55.2V |
| GAMA AJUSTABLE DEL VOLTAJE |
10,5 ~ 15.2V |
21 ~ 30.4V |
42 ~ 60.8V |
| CORRIENTE HECHA SALIR (tipo.) Note.5 |
6.8A |
4A |
2A |
| GAMA AJUSTABLE ACTUAL |
el 50% ~ 100% |
| MAX. POWER Note.3 |
103.4W |
121.6W |
121.6W |
| CAPACIDAD RECOMENDADA de la BATERÍA (HORAS) del amperio Note.4 |
20 ~ 90AH |
15 ~ 50AH |
7 ~ 25AH |
|
ENTRADA
|
GAMA Note.5 del VOLTAJE |
90 ~ 264VAC 127 ~ 370VDC |
| GAMA DE FRECUENCIA |
47 ~ 63Hz |
| FACTOR de PODER (tipo.) |
PF>0.98/115VAC, PF>0.92/230VAC@12V, PF>0.93/230VAC@24/48V en a carga plena |
|
EFICACIA (tipo.)
|
XLR |
86,5% |
el 89% |
90,5% |
| AD1 |
86,5% |
el 89% |
90,5% |
| TB |
el 87% |
89,5% |
90,5% |
| CORRIENTE de la CA (tipo.) |
1.5A/115VAC 0.8A/230VAC |
| CORRIENTE de la AVALANCHA (tipo.) |
ARRANQUE EN FRIO 55A en 230VAC |
|
PROTECCIÓN
|
CORTOCIRCUITO Note.6 |
Tipo de la protección: La limitación actual constante, cargador cierre después del sec 5, reenergiza encendido para recuperarse |
| VOLTAJE EXCESIVO |
16 ~ 20V |
32 ~ 40V |
64 ~ 75V |
| Tipo de la protección: Cerrado y cierre de voltaje de o/p, repotencia encendido para recuperarse |
| POLARIDAD REVERSA |
Por el fusible interno abierto |
| TEMPERATURA EXCESIVA |
El modo del hipo, se recupera automáticamente después de que vaya la temperatura abajo |
| FUNCIÓN |
CURVA DE CARGA |
etapa 2 o 3 ajustable por la INMERSIÓN S.W |
|
AMBIENTE
|
TEMPOREROS DE TRABAJO. |
-30 ~ +70℃ (refiera a “reducir la capacidad normal de la curva”) |
| HUMEDAD DE TRABAJO |
20 ~ derecho del 95% sin condensación |
| TEMPOREROS DEL ALMACENAMIENTO., HUMEDAD |
-40 ~ +85℃, 10 ~ derecho del 95% sin condensación |
| TEMPOREROS. COEFICIENTE |
±0.05%/℃ (0 ~ 45℃) |
| VIBRACIÓN |
10 ~ 500Hz, 2G 10min. /1cycle, 60min. cada a lo largo de X, Y, hachas de Z |
|
SEGURIDAD Y EMC
(Nota 7)
|
ESTÁNDARES DE SEGURIDAD |
CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29,
EAC TP TC 004 aprobó
|
| SOPORTE EL VOLTAJE |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.5KVAC |
| RESISTENCIA DEL AISLAMIENTO |
I/P-O/P, I/P-FG, O/P-FG: el 100M Ohms/derecho de 500VDC/de 25℃/el 70% |
|
EMISIÓN DEL EMC
|
Parámetro |
Estándar |
Nivel/nota de la prueba |
| Conducido |
BS EN/EN55032 (CISPR32), BS EN/EN55014-1 |
Clase B |
| Irradiado |
BS EN/EN55032 (CISPR32), BS EN/EN55014-1 |
Clase B |
| Corriente armónica |
BS EN/EN61000-3-2 |
Clase A |
| Parpadeo del voltaje |
BS EN/EN61000-3-3 |
----- |
|
INMUNIDAD DEL EMC
|
BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035 |
| Parámetro |
Estándar |
Nivel/nota de la prueba |
| ESD |
BS EN/EN61000-4-2 |
Nivel 3, aire 8KV; Nivel 2, contacto 4KV |
| Irradiado |
BS EN/EN61000-4-3 |
Nivel 2, los 3V/m |
| EFT/explosión |
BS EN/EN61000-4-4 |
Nivel 2, 1KV |
| Oleada |
BS EN/EN61000-4-5 |
Nivel 2, 1KV/Line-Line, nivel 3, 2KV/Line-Earth |
| Conducido |
BS EN/EN61000-4-6 |
Nivel 2, 3Vrms |
| Campo magnético |
BS EN/EN61000-4-8 |
Nivel 1, el 1A/m |
| Inmersiones e interrupciones del voltaje |
BS EN/EN61000-4-11 |
>inmersión del 95% 0,5 períodos, inmersión del 30% 25 períodos,
>interrupciones del 95% 250 períodos
|
|
OTROS
|
MTBF |
1895.4K horas Telcordia mínimo TR/SR-332 (Bellcore); 225.8K horas MIL-HDBK-217F mínimo (25℃) |
| DIMENSIÓN |
182.7*96*49m m (L*W*H) |
| EMBALAJE |
1.3Kg; 10pcs/14Kg/1.13CUFT |
|
NOTA
|
1. La modificación para la especificación del cargador se puede requerir para diversa especificación de la batería. Entre en contacto con por favor el vendedor de la batería y el POZO MALO para los detalles.
2. Todos los parámetros mencionados no especialmente se miden en la entrada 230VAC, la carga clasificada y 25℃ de la temperatura ambiente.
3. Refer to que reduce la capacidad normal de la curva.
4. Ésta es la gama sugerida del POZO MALO. Consulte por favor su fabricante de la batería para sus sugerencias sobre la limitación actual máxima de carga.
5. El reducir la capacidad normal puede ser necesario bajo voltajes de entrada bajos. Compruebe por favor la curva que reduce la capacidad normal para saber si hay más detalles.
6. Este mecanismo de la protección se especifica para el caso que ocurre el cortocircuito después de que se gire el cargador.
7. El cargador se considera un componente que sea instalado en un equipo final. El equipo final debe ser reconfirmado que todavía resuelve el EMC
directorios. Para la dirección en cómo realizar estas pruebas del EMC, refiera por favor a la “prueba de la EMI de las fuentes de alimentación componentes.”
(como disponible en http://www.meanwell.com)
Negación de la responsabilidad por la fabricación de un producto del ※: Para la información detallada, refiera por favor a https:// www.meanwell.com/serviceDisclaimer.aspx
|
