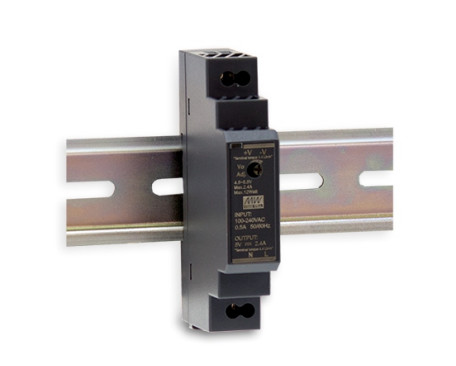

Fuente de corriente continua programable del carril del dinar del cargador HDR-15 HDR-60 HDR-100

1 pedazo
MOQ
1 USD
Precio
Fuente de corriente continua programable del carril del dinar del cargador HDR-15 HDR-60 HDR-100
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Brand: MEAN WELL
Nombre del producto: Cargador programable
Número de modelo: HDR-12 / HDR-30
Moneda de la salida: 2,4A-0,32A
Potencia nominal: 12W -15.4W
Input frequency: 47 ~ 63Hz
Voltaje DC: 5V a 48V
Eficiencia: 80% -87%
Protección: sobre tensión / sobre carga
Dimensión: Se trata de una muestra de las características de las máquinas de ensayo.
Weight: 0.98kg
Resaltar:

Cargador programable HDR-15

,

fuente de corriente continua del carril del dinar HDR-60

,

fuente de alimentación del carril del dinar 48v HDR-100
Información básica
Lugar de origen: NC
Nombre de la marca: MEAN WELL
Certificación: CE
Número de modelo: Seires de HDR
Pago y Envío Términos
Detalles de empaquetado: cartones
Tiempo de entrega: 8-10 semanas
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 3000 pedazos por mes
Descripción de producto

Serie Mean Well HDR HDR-15 HDR-30 HDR-60 HDR-100Fuente de corriente continua programable del carril del dinar del cargador HDR-15 HDR-60 HDR-100 0



Cargador de tipo portátil Mean Well con carcasa metálicaNPB-120-12 NPB-120-24NPB-120-48


Modelo

Nuevos modelos:

NPB-120 / NPB-240 / NPB-360

Modelos antiguos:

PA-120 / PB-120




Características:

Cargador de amplio rango de voltaje altamente confiable de tipo estándar

Carcasa metálica para una mejor disipación del calor, lo que reduce la temperatura al tacto

Ajuste fácil y flexible:
• Voltaje de carga ajustable a través del panel frontal (10,5~15,2 V, 21~30,4 V, 42~60,8 V)
• Corriente de carga ajustable a través del panel (50~100% de la corriente nominal)
• 2 o 3 etapas seleccionables mediante DIP S.W. en el panel frontal

Protecciones: Cortocircuito, sobretensión, sobretemperatura, polaridad inversa de la batería

Cumple con las certificaciones duales UL/EN62368-1 e IEC60335-1/2-29

Múltiples enchufes de salida de CC seleccionables: Anderson, bloque de terminales y pin de alimentación de 4 pines



Técnico



MODELO HDR-15-5 HDR-15-12 HDR-15-15 HDR-15-24 HDR-15-48





SALIDA

 VOLTAJE CC 5V 12V 15V 24V 48V
CORRIENTE NOMINAL 2.4A 1.25A 1A 0.63A 0.32A
RANGO DE CORRIENTE 0 ~ 2.4A 0 ~ 1.25A 0 ~ 1A 0 ~ 0.63A 0 ~ 0.32A
POTENCIA NOMINAL 12W 15W 15W 15.2W 15.4W
ONDULACIÓN Y RUIDO (máx.)Nota.2 80mVp-p 120mVp-p 120mVp-p 150mVp-p 240mVp-p
RANGO DE AJUSTE DE VOLTAJE 4.5 ~ 5.5V 10.8 ~ 13.8V 13.5 ~ 18V 21.6 ~ 29V 43.2 ~ 55.2V
TOLERANCIA DE VOLTAJENota.3 ±2.0% ±1.0% ±1.0% ±1.0% ±1.0%
REGULACIÓN DE LÍNEA ±1.0% ±1.0% ±1.0% ±1.0% ±1.0%
REGULACIÓN DE CARGA ±1.0% ±1.0% ±1.0% ±1.0% ±1.0%
TIEMPO DE CONFIGURACIÓN, SUBIDA 2000ms, 80ms/230VAC 2000ms, 80ms/115VAC a plena carga
TIEMPO DE MANTENIMIENTO (típ.) 30ms/230VAC 12ms/115VAC a plena carga



ENTRADA

 RANGO DE VOLTAJE 85 ~ 264VAC (277VAC operativo) 120 ~ 370VDC (390VDC operativo)
RANGO DE FRECUENCIA 47 ~ 63Hz
EFICIENCIA (típ.) 80% 85% 85.5% 86% 87%
CORRIENTE CA (típ.) 0.5A/115VAC 0.25A/230VAC
CORRIENTE DE IRRUPCIÓN (típ.) ARRANQUE EN FRÍO 25A/115VAC 45A/230VAC



PROTECCIÓN


SOBRECARGA

 110 ~ 145% de la potencia de salida nominal

Modo hipo cuando el voltaje de salida<50%, se recupera automáticamente después de que se elimina la condición de falla

Limitación de corriente constante dentro del 50% ~ 100% del voltaje de salida nominal, se recupera automáticamente después de que se elimina la condición de falla
SOBRETENSIÓN 5.75 ~ 6.75V 14.2 ~ 16.2V 18.8 ~ 22.5V 30 ~ 36V 56.5 ~ 64.8V
Tipo de protección: Apagado del voltaje de salida, sujeción por diodo Zener




ENTORNO

 TEMP. DE TRABAJO -30 ~ +70℃ (Consulte la "Curva de reducción de potencia")
HUMEDAD DE TRABAJO 20 ~ 90% RH sin condensación
TEMP. DE ALMACENAMIENTO, HUMEDAD -40 ~ +85℃, 10 ~ 95% RH sin condensación
COEFICIENTE DE TEMPERATURA ±0.03%/℃ (0 ~ 50℃) RH sin condensación
VIBRACIÓN 10 ~ 500Hz, 2G 10min./1ciclo, período de 60min. cada uno a lo largo de los ejes X, Y, Z; Montaje: Cumplimiento de IEC60068-2-6
ALTITUD DE FUNCIONAMIENTO 2000 metros
CATEGORÍA DE SOBRETENSIÓN Ⅲ; Según EN61558, EN50178, EN60664-1, EN62477-1; altitud de hasta 2000 metros








SEGURIDAD Y EMC

(Nota 4)

 NORMAS DE SEGURIDAD

UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 aprobado;

Diseño según TUV BS EN/EN62368-1
TENSIÓN DE RESISTENCIA E/S-S/S:4KVAC
RESISTENCIA DE AISLAMIENTO E/S-S/S:100M Ohms / 500VDC / 25℃/ 70% RH



EMISIÓN EMC

 Parámetro Estándar Nivel de prueba / Nota
Conducida BS EN/EN55032(CISPR32), CNS13438 Clase B
Radiada BS EN/EN55032(CISPR32), CNS13438 Clase B
Armónicos de corriente BS EN/EN61000-3-2 Clase A
Parpadeo de voltaje BS EN/EN61000-3-3 -------





INMUNIDAD EMC

 BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3
Parámetro Estándar Nivel de prueba /Nota
ESD BS EN/EN61000-4-2 Nivel 3, 8KV aire; Nivel 2, 4KV contacto, criterio A
Susceptibilidad radiada BS EN/EN61000-4-3 Nivel 3, criterio A
EFT/Burest BS EN/EN61000-4-4 Nivel 3, criterio A
Sobretensión BS EN/EN61000-4-5 Nivel 4,2KV/L-N, criterio A
Conducida BS EN/EN61000-4-6 Nivel 3, criterio A
Campo magnético BS EN/EN61000-4-8 Nivel 4, criterio A
Caídas e interrupciones de voltaje BS EN/EN61000-4-11

>95% caída 0.5 períodos, 30% caída 25 períodos,

>95% interrupciones 250 períodos


OTROS

 MTBF 3724.3K hrs min. Telcordia SR-332 (Bellcore) ; 1166.1K hrs min. MIL-HDBK-217F (25℃)
DIMENSIÓN 17.5*90*54.5mm (An*Al*Pr)
EMBALAJE 78g;160pcs/13.5Kg/1.14CUFT


Fuente de corriente continua programable del carril del dinar del cargador HDR-15 HDR-60 HDR-100 1


Fuente de corriente continua programable del carril del dinar del cargador HDR-15 HDR-60 HDR-100 2



Fuente de corriente continua programable del carril del dinar del cargador HDR-15 HDR-60 HDR-100 3Fuente de corriente continua programable del carril del dinar del cargador HDR-15 HDR-60 HDR-100 4

Fuente de corriente continua programable del carril del dinar del cargador HDR-15 HDR-60 HDR-100 5
