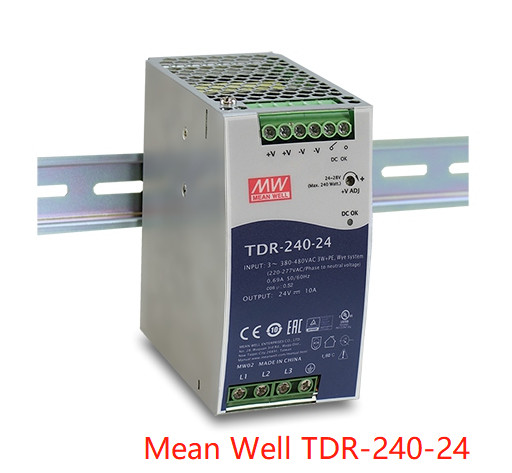

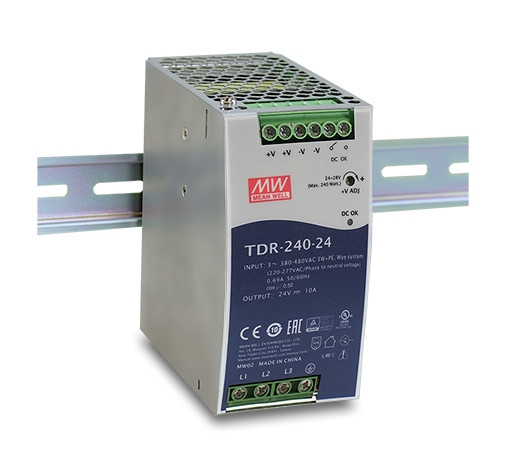

| MODELO |
TDR-240-24 |
TDR-240-48 |
|
SALIDA
|
VOLTAJE DE DC |
24V |
48V |
| CORRIENTE CLASIFICADA |
10A |
5A |
| GAMA ACTUAL |
0 ~ 10A |
0 ~ 5A |
| PODER CLASIFICADO |
240W |
240W |
| ONDULACIÓN y RUIDO (máximo) Note.2 |
100mVp-p |
120mVp-p |
| VOLTAJE ADJ. RANGE |
24 ~ 28V |
48 ~ 55V |
| TOLERANCIA Note.3 del VOLTAJE |
el ±1.0% |
el ±1.0% |
| LÍNEA REGULACIÓN |
el ±0.5% |
el ±0.5% |
| REGULACIÓN DE LA CARGA |
el ±1.0% |
el ±1.0% |
| PONGA, TIEMPO DE SUBIDA |
2000ms, 60ms/400VAC 1500ms, 60ms/500VAC en a carga plena |
| SOPORTE el TIEMPO (el tipo.) |
20ms/400VAC 40ms/500VAC en a carga plena |
|
ENTRADA
|
GAMA Note.4 del VOLTAJE |
340 trifásicos ~ 550VAC (operación dual de la fase posible en L1, L3, FG o L2, L3, FG de conexión) o 480 ~ 780VDC |
| GAMA DE FRECUENCIA |
47 ~ 63Hz |
| FACTOR de PODER (tipo.) |
PF≧0.53/400VAC PF≧0.52/500VAC en a carga plena |
| EFICACIA (tipo.) |
el 92% |
el 92% |
| CORRIENTE de la CA (tipo.) |
0.69A/400VAC 0.6A/500VAC |
| CORRIENTE de la AVALANCHA (tipo.) |
ARRANQUE EN FRIO 50A |
| CORRIENTE DE LA SALIDA |
<2ma>
|
|
PROTECCIÓN
|
SOBRECARGA |
105 ~ el 130% valoraron de potencia de salida |
| Tipo de la protección: Limitación actual constante, hipo de la voluntad de la unidad después del sec 3. |
| VOLTAJE EXCESIVO |
30 ~ 36V |
56 ~ 65V |
| Tipo de la protección: El modo del hipo, se recupera automáticamente después de que se quite la condición de falta. |
| TEMPERATURA EXCESIVA |
El voltaje cerrado de o/p, se recupera automáticamente después de que vaya la temperatura abajo |
| FUNCIÓN |
La AUTORIZACIÓN de DC ENTRA EN CONTACTO CON REALMENTE LOS GRADOS (el máximo) |
60VDC/0.3A, 30VDC/1A, carga resistente 30VAC/0.5A |
|
AMBIENTE
|
TEMPOREROS DE TRABAJO. Note.5 |
-30 ~ +70℃ (refiera a “reducir la capacidad normal de la curva”) |
| HUMEDAD DE TRABAJO |
20 ~ derecho del 95% sin condensación |
| TEMPOREROS DEL ALMACENAMIENTO., HUMEDAD |
-40 ~ +85℃, 10 ~ derecho del 95% sin condensación |
| TEMPOREROS. COEFICIENTE |
±0.05%/℃ (0 ~ 60℃) |
| VIBRACIÓN |
Componente: 10 ~ 500Hz, 2G 10min. /1cycle, 60min. cada a lo largo de X, Y, hachas de Z; Montaje: Conformidad a IEC60068-2-6 |
| ALTITUD de FUNCIONAMIENTO Note.6 |
5000 metros |
| CATEGORÍA EXCESIVA DEL VOLTAJE |
Ⅲ; Según EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; altitud hasta 2000 metros |
|
SEGURIDAD Y EMC
(Nota 7)
|
ESTÁNDARES DE SEGURIDAD |
UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368,1, EAC TP TC 004 aprobó |
| SOPORTE EL VOLTAJE |
I/P-O/P: 4.87KVAC I/P-FG: 2.4KVAC O/P-FG: AUTORIZACIÓN DE 0.5KVAC O/P-DC: 0.5KVAC |
| RESISTENCIA DEL AISLAMIENTO |
I/P-O/P, I/P-FG, O/P-FG: >100M Ohms/derecho de 500VDC/de 25℃/el 70% |
|
EMISIÓN DEL EMC
|
Parámetro |
Estándar |
Nivel/nota de la prueba |
| Conducido |
BS EN/EN55032 (CISPR32) /BS EN/EN61204-3 |
Clase B |
| Irradiado |
BS EN/EN55032 (CISPR32) /BS EN/EN61204-3 |
Clase B |
| Corriente armónica |
BS EN/EN61000-3-2 |
Clase A |
| Parpadeo del voltaje |
BS EN/EN61000-3-3 |
----- |
|
INMUNIDAD DEL EMC
|
BS EN/EN55024, BS EN/EN61204-3 |
| Parámetro |
Estándar |
Nivel/nota de la prueba |
| ESD |
BS EN/EN61000-4-2 |
Nivel 4, aire 15KV; Nivel 4, contacto 8KV |
| Campo irradiado |
BS EN/EN61000-4-3 |
Nivel 3 |
| EFT/explosión |
BS EN/EN61000-4-4 |
Nivel 3 |
| Oleada |
BS EN/EN61000-4-5 |
Nivel 4, 2KV/Línea-línea, nivel 4, Línea-tierra 4KV/ |
| Conducido |
BS EN/EN61000-4-6 |
Nivel 3 |
| Campo magnético |
BS EN/EN61000-4-8 |
Nivel 4 |
| Inmersiones e interrupciones del voltaje |
BS EN/EN61000-4-11 |
inmersión del >95% 0,5 períodos, inmersión 25 del 30%
interrupciones del periods> el 95% 250 períodos
|
|
OTROS
|
MTBF |
1534.9K horas Telcordia mínimo SR-332 (Bellcore); 215.6K horas MIL-HDBK-217F mínimo (25℃) |
| DIMENSIÓN |
63*125.2*113.5m m (W*H*D) |
| EMBALAJE |
1Kg; 12pcs/13Kg/1.22CUFT |
