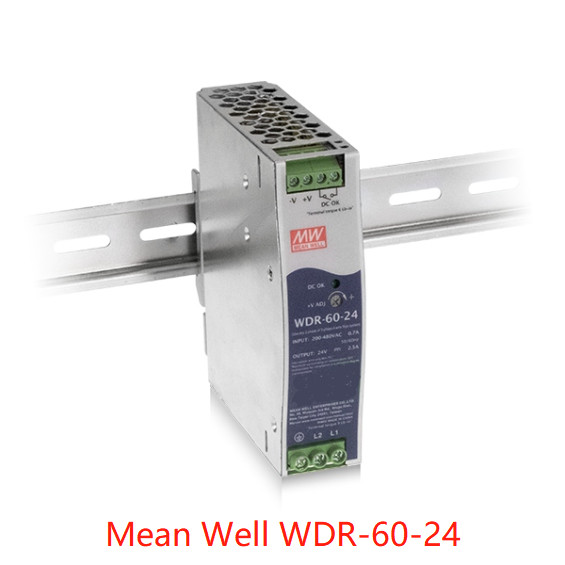

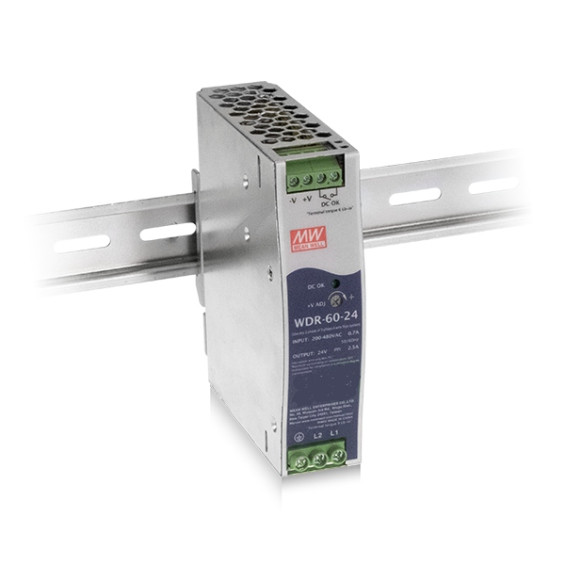

| MODELO |
WDR-60-5 |
WDR-60-12 |
WDR-60-24 |
WDR-60-48 |
|
SALIDA
|
VOLTAJE DE DC |
5V |
12V |
24V |
48V |
| CORRIENTE CLASIFICADA |
10A |
5A |
2.5A |
1.25A |
| GAMA ACTUAL |
0 ~ 10A |
0 ~ 5A |
0 ~ 2.5A |
0 ~ 1.25A |
| PODER CLASIFICADO |
50W |
60W |
60W |
60W |
| ONDULACIÓN y RUIDO (máximo) Note.2 |
100mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
| VOLTAJE ADJ. RANGE |
5 ~ 6V |
12 ~ 15V |
24 ~ 29V |
48 ~ 57V |
| TOLERANCIA Note.3 del VOLTAJE |
el ±2% |
el ±1.5% |
el ±1.0% |
el ±1.0% |
| LÍNEA REGULACIÓN |
el ±0.5% |
el ±0.5% |
el ±0.5% |
el ±0.5% |
| REGULACIÓN DE LA CARGA |
el ±1.5% |
el ±0.5% |
el ±0.5% |
el ±0.5% |
| LA DISPOSICIÓN, SUBIDA, SOPORTA TIEMPO |
1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac en a carga plena |
|
ENTRADA
|
GAMA Note.4 del VOLTAJE |
180 ~ 550Vac o 254 ~ 780Vdc |
| GAMA DE FRECUENCIA |
47 ~ 63Hz |
| EFICACIA (tipo.) |
83,5%/400Vac |
86,5%/400Vac |
el 89%/400Vac |
90,5%/400Vac |
| CORRIENTE DE LA CA |
0.4A/400Vac 0.7A/230Vac |
| CORRIENTE de la AVALANCHA (máximo) |
ARRANQUE EN FRIO 50A /400Vac 30A/230Vac |
| CORRIENTE DE LA SALIDA |
<2ma>
|
|
PROTECCIÓN
|
SOBRECARGA |
105 ~ el 135% valoraron de potencia de salida |
|
Voltaje de salida del modo del hipo cuándo <50>
La limitación actual constante dentro de voltaje de la salida nominal del 50% el ~100%, se recupera automáticamente después de que se quite la condición de falta
|
| VOLTAJE EXCESIVO |
6,2 ~ 7.2V |
16 ~ 18V |
31 ~ 37V |
58 ~ 60.5V |
| Tipo de la protección: Voltaje cerrado de o/p, repotencia encendido a recuperarse |
| TEMPERATURA EXCESIVA |
Tipo de la protección: Voltaje cerrado de o/p, repotencia encendido a recuperarse |
| FUNCIÓN |
SEÑAL ACEPTABLE DE DC |
Grado del contacto de retransmisión (máximo): 30V/1A resistente |
|
AMBIENTE
|
TEMPOREROS DE TRABAJO. |
-30 ~ +85℃ (refiera a “reducir la capacidad normal de la curva”) |
| HUMEDAD DE TRABAJO |
20 ~ derecho del 90% sin condensación |
| TEMPOREROS DEL ALMACENAMIENTO. |
-40 ~ +85℃ |
| TEMPOREROS. COEFICIENTE |
±0.03%/℃ (0 ~ 60℃) |
| VIBRACIÓN |
Componente: 10 ~ 500Hz, 2G 10min. /1cycle, 60min. cada a lo largo de X, Y, hachas de Z; Montaje del clip: Conformidad a IEC60068-2-6 |
| ALTITUD de FUNCIONAMIENTO Note.5 |
2000 metros |
| CATEGORÍA EXCESIVA DEL VOLTAJE |
Ⅲ; Según EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; altitud hasta 2000 metros |
|
SEGURIDAD Y EMC
(Nota 7)
|
ESTÁNDARES DE SEGURIDAD |
UL61010, BS EN/EN61558-2-16, AS/NZS 62368,1, EAC TP TC 004 aprobó; el diseño refiere a GL y a BS EN/EN60204-1 (por la petición) |
| SOPORTE EL VOLTAJE |
I/P-O/P: 4.7KVAC I/P-FG: 2.5KVAC O/P-FG: AUTORIZACIÓN DE 0.5KVAC O/P-DC: 0.5KVAC |
| RESISTENCIA DEL AISLAMIENTO |
I/P-O/P, I/P-FG, O/P-FG: el 100M Ohms/derecho de 500VDC/de 25℃/el 70% |
|
EMISIÓN DEL EMC
|
Parámetro |
Estándar |
Nivel/nota de la prueba |
| Conducido |
BS EN/EN55032 (CISPR32) |
Clase B |
| Irradiado |
BS EN/EN55032 (CISPR32) |
Clase B |
| Corriente armónica |
BS EN/EN61000-3-2 |
Clase A |
| Parpadeo del voltaje |
BS EN/EN61000-3-3 |
------- |
|
INMUNIDAD DEL EMC
|
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Parámetro |
Estándar |
Nivel /Note de la prueba |
| ESD |
BS EN/EN61000-4-2 |
Nivel 3, aire 8KV; Nivel 2, 4KV contacto, criterios A |
| Susceptibilidad irradiada |
BS EN/EN61000-4-3 |
Nivel 3, el 10V/m, criterios A |
| Explosiones de EFT |
BS EN/EN61000-4-4 |
Nivel 3, 2KV/5KHz, criterios A |
| Oleada |
BS EN/EN61000-4-5 |
Nivel 4, 2KV/Line-Line, 4KV/Line-Earth, criterios A |
| Conducido |
BS EN/EN61000-4-6 |
Nivel 3, 10V, criterios A |
| Campo magnético |
BS EN/EN61000-4-8 |
Nivel 4, los 30A/m, criterios A |
| Inmersiones e interrupciones del voltaje |
BS EN/EN61000-4-11 |
inmersión del >95% 0,5 períodos, inmersión del 30% 25 períodos,
interrupciones del >95% 250 períodos
|
|
OTROS
|
MTBF |
1900.1K horas Telcordia mínimo SR-332 (Bellcore); 313.7K horas MIL-HDBK-217F mínimo (25℃) |
| DIMENSIÓN |
32*125.2*102m m (W*H*D) |
| EMBALAJE |
0.45Kg; 28pcs/13.6Kg/1.24CUFT |
